Школьные спортзалы и муниципальные физкультурно-оздоровительные комплексы  – это как правило  малобюджетные, но срочные проекты. Быстровозводимые здания из стальных оцинкованных профилей по типовым проектам на основе конструктивной системы СТЕРК® – легкое решение этой трудной задачи.
Команда компании «Андромета» имеет обширный опыт проектирования и  производства металлоконструкций и готовых зданий для строительства спортивных сооружений разного масштаба и степени сложности, предназначенных для различных видов массового  спорта и активного отдыха. Этот опыт, воплощенный в базу готовых проектов, технических решений и ноу-хау для экономии денег  инвестора, помогает нам создавать и реализовывать эффективные проекты спортивных зданий, применяя рациональные  инженерные решения на основе легких металлоконструкций (ЛМК и ЛСТК).


Быстровозводимые спортивные комплексы и залы: примеры построенных объектов

Универсальный игровой зал
Калужская область
2019
18х32х8,4 м
576 кв.м
Открыть проект
Спортзал
Московская область
2016 г.
15 х 18 х 6,6 (h) м
270 кв.м
Открыть проект
Манеж верховой езды
Московская область
2015
22,6 х 42,4 х 6 м
958 кв.м
Открыть проект
Конно-спортивный манеж
Калужская область
2014 г.
22,6 х 42,4 х 6 (h) м
958 кв.м
Открыть проект
Водно-спортивный комплекс «Аква-Сити»
г.Южно-Сахалинск
2018
109 х 124 м (в плане)
45 000 кв.м
Открыть проект
Спорткомплекс «Жаворонки»

Год строительства: 2019

Район строительства: Московская область

Площадь: ~12 600 кв.м

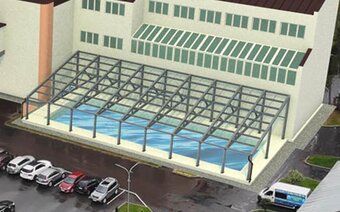

Плавательный бассейн
Ярославская область
2013
11.5 * 36.4 * 2.5 м
418,6 кв.м
Открыть проект

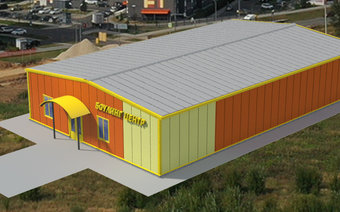

Боулинг-центр
Республика Казахстан, г. Темиртау
2015 г.
18 * 30 * 4 (h)м
540 кв.м
Открыть проект

Быстровозводимый спортзал на металлокаркасе системы СТЕРК®

В базовом исполнении быстровозводимый спортивный зал СТЕРК® представляет собой каркасный ангар из стального холодногнутого оцинкованного профиля либо комбинированную конструкцию из сварных двутавров и холодногнутых профилей (тип каркаса определяется при проектировании конкретного здания по критерию металлоемкости и технологичности монтажа). По заданию серийный каркас может быть модифицирован и дополнен опциональными элементами: перекрытиями, перегородками, лестницами, зрительскими трибунами. Некоторые популярные опции показаны на схеме. Каркас СТЕРК® состоит из деталей, конструкция которых разработана таким образом, чтобы как можно больше облегчить и ускорить его сборку и исключить ошибки при монтаже. Независимо от типа каркаса (полностью из ЛСТК или комбинированный), быстровозводимые спортзалы монтируются только на болтовых соединениях, сварочные операции на монтаже исключены: все сварные соединения выполняются на заводе, с высокой точностью и контролем качества швов. Антикоррозионная обработка каркаса не нужна, т.к. все его элементы изготовлены из высококачественной оцинкованной стали производства ПАО НЛМК и ПАО «Северсталь»..
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

?

Почему спортзал СТЕРК – лучший выбор?

Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

  • полная заводская готовность всех элементов (упрощение монтажа)
  • официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
  • полное отсутствие чернометаллических деталей (повышение долговечности).

СТЕРК® - это большепролетные быстровозводимые здания нового поколения с несущими каркасами из стальных оцинкованных С-профилей – современного материала с наилучшим соотношением несущих характеристик и веса. При необходимости (определяется прочностным расчетом и требованиями техзадания) все или часть несущих конструкций из гнутых профилей может быть заменена чернометаллическими конструкциями с более высокой несущей способностью (комбинированный каркас).

Буклет Стерк - новое поколение металлокаркасных зданий

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

1
Быстромонтируемый каркас СТЕРК®

Каркасы СТЕРК® поставляются на монтаж в виде полностью готовых к сборке комплектов деталей, которые собираются на болтах. Сварка исключена. Это обеспечивает простой, быстрый и качественный монтаж здания, не требующий высокой квалификации, сложного инструмента и дорогостоящей подъемной техники. Результат - минимум трудозатрат и ошибок, отсутствие отходов и удешевление монтажа на 15-30%.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах



2

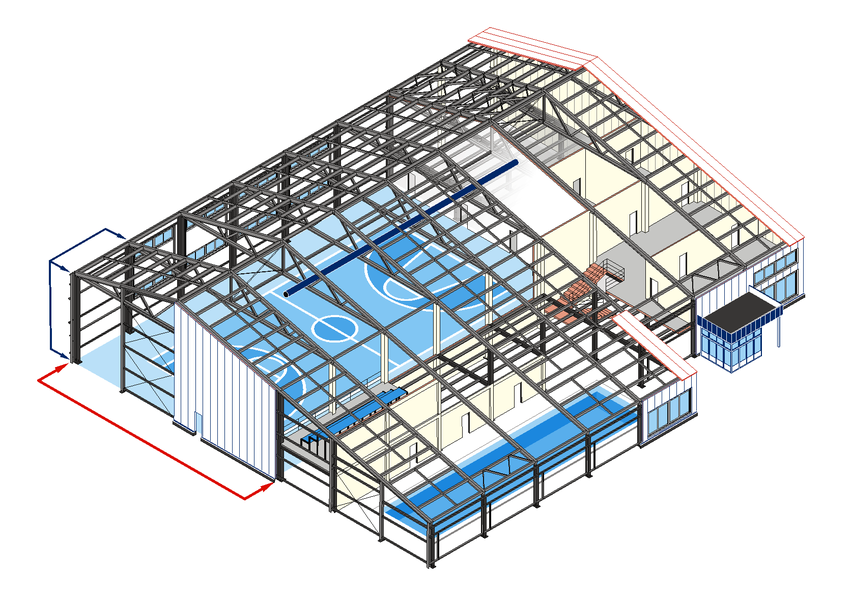

Ширина пролета
  • 12, 15 , 18, 21, 24 м (базовое исполнение)
  • 3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

Буклет Здания со стальными каркасами комбинированного типа

Торговые и развлекательные объекты (альбом-презентация)

3
Полезная высота
  • от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
  • 3 – 9 м (опциональные исполнения)

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

4
Шаг рам
  • 6 м (базовое исполнение)
  • 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим  шагом, либо конструктивно усиливают рамы,  сохраняя их шаг 6 м. При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели  - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей.

Буклет Здания со стальными каркасами комбинированного типа

Торговые и развлекательные объекты (альбом-презентация)

5
Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию организуются проемы любых других требуемых размеров.



Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

6

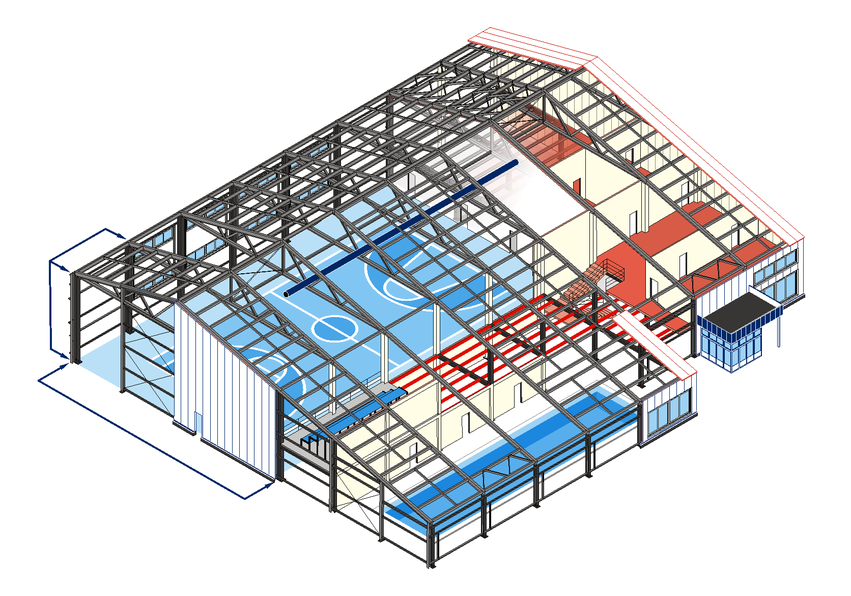

Перекрытия

Увеличить полезную площадь спортивного здания можно при помощи вертикального зонирования. Наблюдательные галереи спортзала, а также часть здания, отведенную под раздевалки, тренерские, инвертарные помещения можно сделать 2-х или 3-этажной, сэкономив на площади застройки.

Наше типовое перекрытие - монолитная плита по несъемной опалубке из профлиста АНС-44, устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м).

Буклет Здания со стальными каркасами комбинированного типа

Торговые и развлекательные объекты (альбом-презентация)

7
Простой монтаж инженерных сетей и светильников

Серийные фермы СТЕРК® из стальных холодногнутых профилей СТЕРК®, которые применяются и в комбинированных каркасах, запроектированы на дополнительную технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м.

Освещение, вентиляционные трубы, системы видеонаблюдения и сигнализации и прочие коммуникации монтируются прямо по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

8

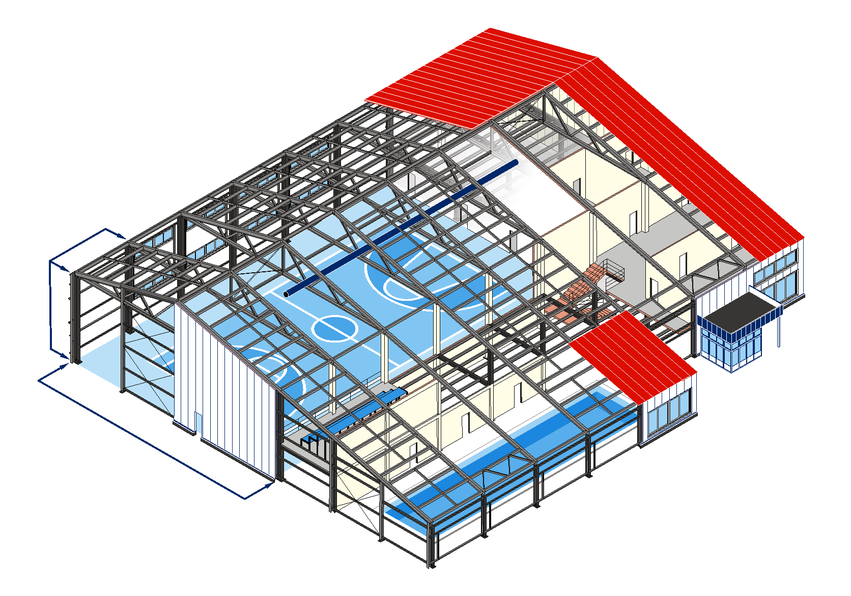

Ограждающие конструкции кровли

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы и отделочные материалы.

«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество -  специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).

Листовка Профлист

Презентация Торгово-развлекательные объекты

9

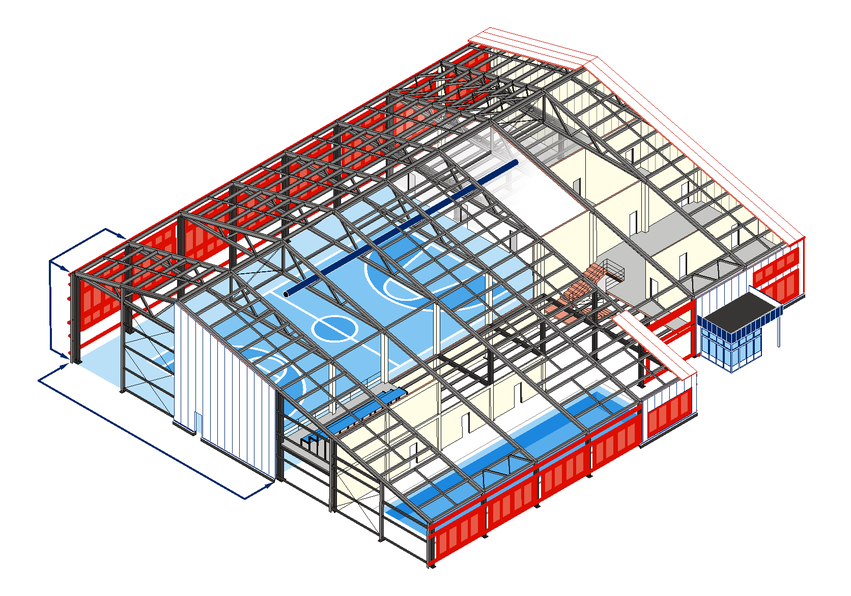

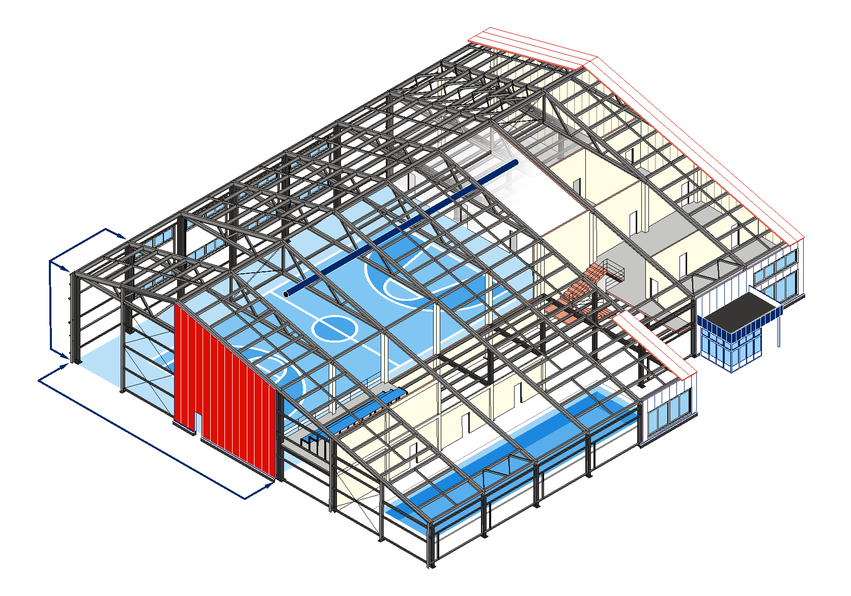

Ограждающие конструкции стен

Самым популярным решением для спортивных зданий считаются сэндвич-панели - достаточно эстетичный и недорогой вид ограждающих конструкций. Широкая цветовая гамма сэндвич-панелей позволяет подобрать эффектные сочетания, которые сделают Ваше здание ярким и узнаваемым.

Сэкономить на ограждающих конструкциях низкобюджетноо спортзала можно, применив вместо сэндвич панелей не менее эффективную по теплозащитным характеристикам систему - полистовую сборку из профлиста и рулонного минераловатного утеплителя.

Помимо этого, конструктив наших зданий позволяет применение самых разных отделочных материалов как для фасадов, так и для интерьеров Вашего спортзала, ФОК или фитнес-центра.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

10
Входная группа

Входы в спортивные сооружения часто оформляются в виде пристроек, выступающих за периметр основного здания. В комплект конструкций каркаса спортзала могут дополнительно входить каркасы входных групп, размеры и расположение – определяются заданием.

Буклет Здания со стальными каркасами комбинированного типа

Торговые и развлекательные объекты (альбом-презентация)

12

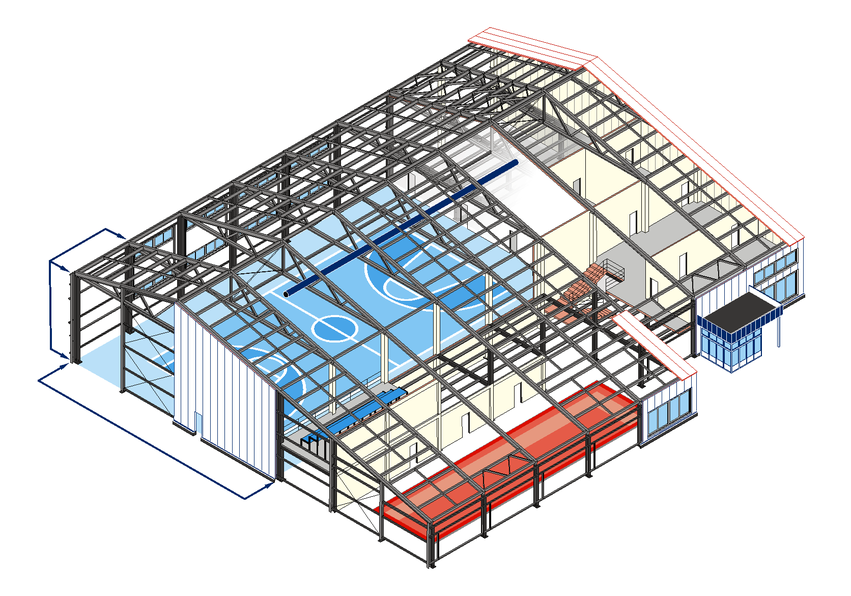

Витражное остекление

Витражи – популярный архитекрурный прием, часто применяемый при оформлении физкультурно-оздоровительных центров, спортивных клубов и стадионов. По заданию в комплект конструкций здания могут быть включены каркасы для витражного остекления нужной формы и размеров.

Буклет Здания со стальными каркасами комбинированного типа

Торговые и развлекательные объекты (альбом-презентация)

13

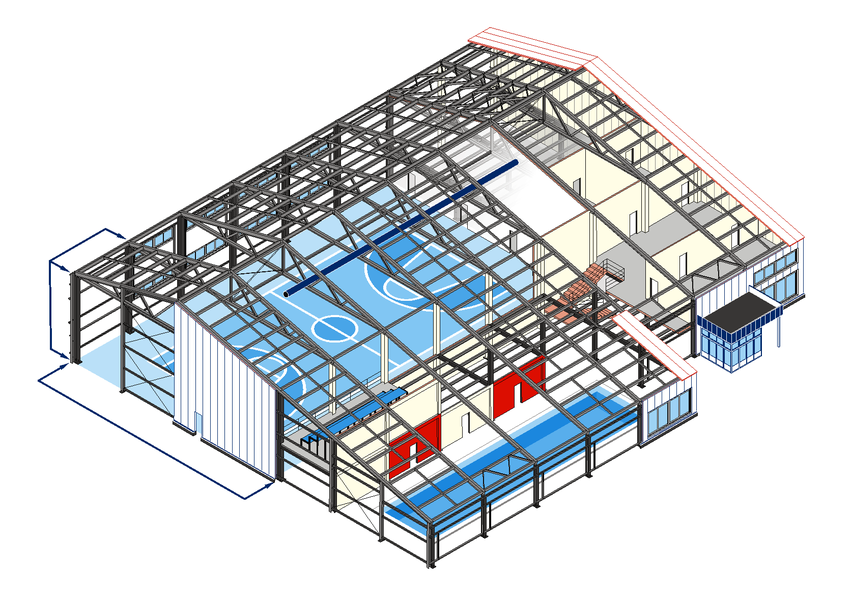

Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

14
Спортзал СТЕРК – лучший выбор!

Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

  • полная заводская готовность всех элементов (упрощение монтажа)
  • официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
  • полное отсутствие чернометаллических деталей (повышение долговечности)

Буклет Стерк - новое поколение металлокаркасных зданий

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

15
Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

16
Спортзал СТЕРК – лучший выбор!

Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

  • полная заводская готовность всех элементов (упрощение монтажа)
  • официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
  • полное отсутствие чернометаллических деталей (повышение долговечности)

Буклет Стерк - новое поколение металлокаркасных зданий

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

17
Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

18
Спортзал СТЕРК – лучший выбор!

Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

  • полная заводская готовность всех элементов (упрощение монтажа)
  • официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
  • полное отсутствие чернометаллических деталей (повышение долговечности)

Буклет Стерк - новое поколение металлокаркасных зданий

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

19
Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.

Буклет Стерк - новое поколение металлокаркасных зданий

Презентация Коммерческие здания на стальных каркасах

20
Спортзал СТЕРК – лучший выбор!

Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

  • полная заводская готовность всех элементов (упрощение монтажа)
  • официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
  • полное отсутствие чернометаллических деталей (повышение долговечности)

Буклет Стерк - новое поколение металлокаркасных зданий

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

Спортзал быстровозводимый: цена, сроки и условия поставки

Цена  здания спортзала рассчитывается, исходя из таких условий, как район строительства, размеры, набор опций, количество оконных и дверных проемов. Чтобы  получить бюджетное предложение можно заполнить несложную форму или продиктовать исходные данные менеджеру по телефону 8 800 5555 166.
Расчет будет сделан в течение 1-2 рабочих дней.

Срок поставки определяется объемом и степенью нестандартности объекта. При заказе спортзала по готовому проекту он составит от 1,5 месяцев.

Цены

Каркас здания
?
  • несущие конструкции здания
  • комплект прогонов для крепления ограждающих конструкций
  • каркасы проемов
  • набор анкеров
  • набор крепежа
  • технический паспорт на каркас (монтажные схемы и инструкции)
Цена по запросу
Заказать
Холодное здание
?
  • каркас здания
  • ограждающие конструкции: стеновой и кровельный профлист
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа для профлиста (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа ограждающих конструкций (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать
!

Развитие массового спорта и оздоровление нации входит в число приоритетных государственных задач. В рамках национального проекта «Демография»  реализуется программа «Спорт - норма жизни», направленная на создание равных условий для массовых занятий физкультурой и спортом всем гражданам России, и в первую очередь – повышения качества жизни за пределами Москвы, в периферийных городах и сельской местности. При этом финансовые ресурсы, выделяемые из бюджета, с трудом покрывают расходы застройщиков. При строительстве коммерческих спортзалов на частные средства главный критерий принятия инвестиционного решения - срок окупаемости, который напрямую связан со скоростью сдачи объекта под ключ.

Применение низкобюджетной скоростной технологии металлокаркасного строительства СТЕРК® облегчает решение обеих проблем – сроков и стоимости, сокращая оба эти показателя на 30-50% по сравнению с традиционными строительными технологиями

Спортзал из сэндвич панелей и не только: об ограждающих конструкциях

Вид и цвет ограждающих конструкций для стен и кровли спортивного сооружения заказчик выбирает самостоятельно, но их тип влияет на детали проекта каркаса. Поэтому этот выбор должен быть сделан до начала проектирования здания. Наиболее универсальным и сравнительно недорогим материалом для облицовки спортивных залов заслуженно считаются сэндвич-панели. Это технологичный и вполне эстетичный материал с высокими теплоизолирующими характеристиками. Широкая цветовая гамма сэндвич-панелей позволит создать эффектные цветовые решения,  которые сделают спортзал ярким и узнаваемым. Однако, конструктив наших зданий позволяет использовать самые разные отделочные материалы как для фасадов, так и  для интерьеров спортивного зала. Можно использовать любые фасадные системы, витражи, светопрозрачные панели и другие легкие материалы. Внутренняя отделка здания также может быть выполнена различными способами сообразно Вашему вкусу и бюджету.

Обратная связь

Желаете получить больше информации о решениях «АНДРОМЕТЫ»? Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
Вам спецпредложение!
№ 82
Ангар по готовому проекту
Рекомендуется: для производственных зданий, складов.

Размеры: 24 x 60 x 8 м

Площадь: 1 440 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 10%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 83
Крановое здание
Крановое здание по готовому проекту
Рекомендуется для производственных и складских зданий.

Размеры: 24 x 84 x 7,8 м

Площадь: 2 016 кв.м

Крановая эстакада: для крана г/п 10 т, пролет крана 22,16 м, длина хода 72 м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м

Кровля: двускатная, уклон 25%.

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 84
Антресоль. Пристройка с лестницами
Склад-холодильник по готовому проекту
Рекомендуется для фруктохранилищ

Размеры: 33 x 45 x 7.3 м

Общая площадь: 1 533 кв.м

Вместимость по продукту: 1800 т

Снеговой район: I - II

Ветровой район: I - IV

К-во пролетов: 3 (13.805м, 5.380 м, 13.805 м)

Шаг рам: 6 м.

Кровля: двускатная, уклон 13%

Площадка для конденсаторов над кровлей

Антресоль: 5,38 х 9 м

Каркас: комбинированный из сварных и холодногнутых профилей

№ 85
Здание СТЕРК® по готовому проекту
Рекомендуется для мини-цехов, СТО, автосервисов. Возможен заказ любого числа типовых модулей

Размеры: 12 x 30 x 4,8 м

Площадь: 360 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 86
Ангар СТЕРК® по готовому проекту
Рекомендуется для складов стеллажного хранения, производственных зданий с габаритным оборудованием.

Размеры: 24 x 62 x 8 м

Площадь: 1 488 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 87
Здание КРС СТЕРК® по готовому проекту
Рекомендуется для коровников (~350 голов), телятников и других зданий КРС

Размеры: 34 x 84 x 4 м

Площадь: 2 856 кв.м

Вместимость: ~ 350 голов

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 88
Гараж СТЕРК ® по готовому проекту
Рекомендуется для: гаражей, мастерских

Размеры: 8 x 10 x 3,5 м

Площадь: 80 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 89
Наилучшее цена/площадь
Магазин СТЕРК ® по готовому проекту
Рекомендуется для магазинов, супермаркетов, небольших производственных зданий.

Размеры: 18 х 40 х 4 м

Площадь: 720 кв.м

Снеговой район: I -III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 90
Здание КРС по готовому проекту
Рекомендуется для телятников (~ 620 голов) и коровников

Размеры: 18,1 x 138 x 3,7 м

Площадь: 2498 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Степень огнестойкости каркаса: IV.

Шаг рам: 3м - наружные; 6 м – внутренние.

К-во пролетов: 3 (4,0 м + 10,1 м + 4,0 м)

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных С-профилей и сварных двутавров

№ 91
Здание СТЕРК® по готовому проекту
Рекомендуется для производственных зданий, складов.

Размеры: 18 x 60 x 4,8 м

Площадь: 1 080 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

Все спецпредложения (15)
(495) 565-37-61
8 800 5555 166
Бесплатно по России Заказать звонок
sales@andrometa.ru
Принимаем заявки 24/7
Задать вопрос Заявка на расчет Заказ профиля
249032, г.Обнинск, ул, Энгельса, д 9/20

пн.-пт. 09:00-18:00; сб.-вс. - выходной

Офисы и контакты
