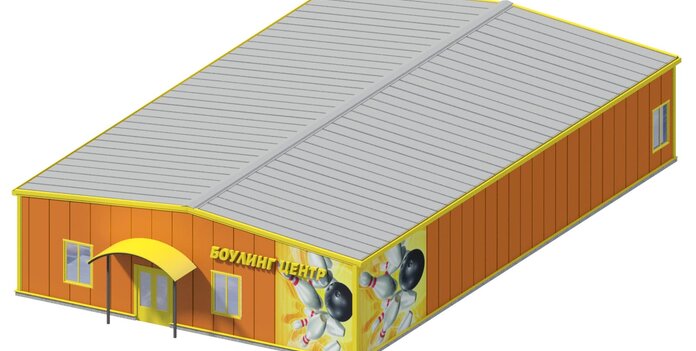

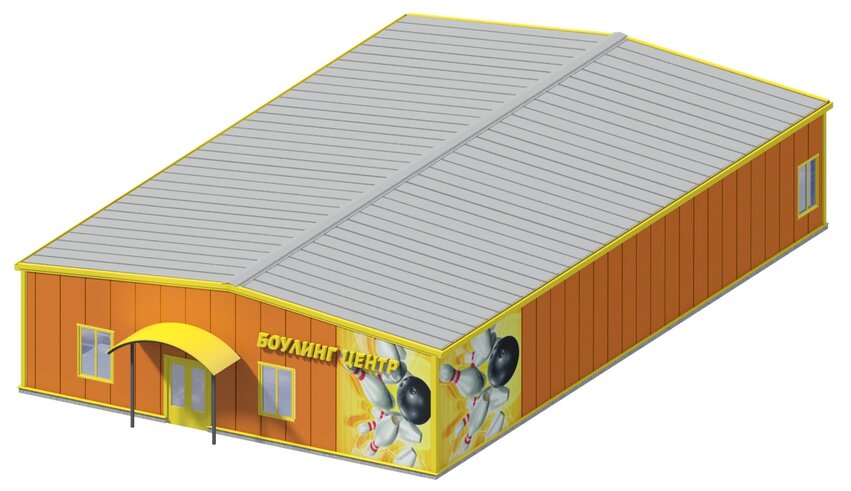

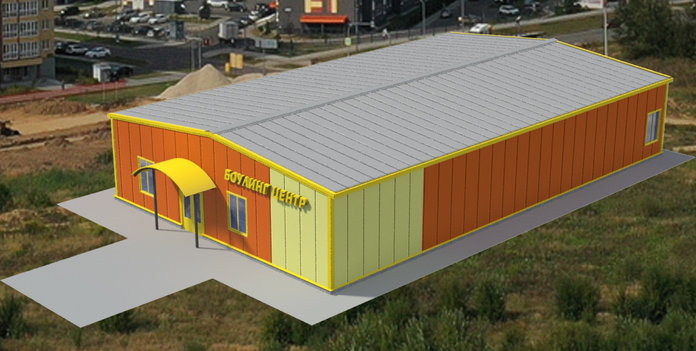

Боулинг-центр

Район

Республика Казахстан, г. Темиртау

Год строительства

2015 г.

Размеры

18 * 30 * 4 (h)м

Полезная площадь

540 кв.м

Пролеты

2 (9м + 9м)

Этажность

1

Особенности

Сейсморайон

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	18 * 30 * 4 (h)м (h - высота до низа несущих конструкций)
Шаг рам:	6 м
Кровля:	двускатная, уклон 10%

Информация

Климатические условия строительства

Снеговая расчетная нагрузка: 210 кгс/кв.м

Ветровой район: IV

Сейсмичность: 7 баллов по шкале MSK

Степень огнестойкости каркаса

IV без огнезащиты

Хочу такое здание

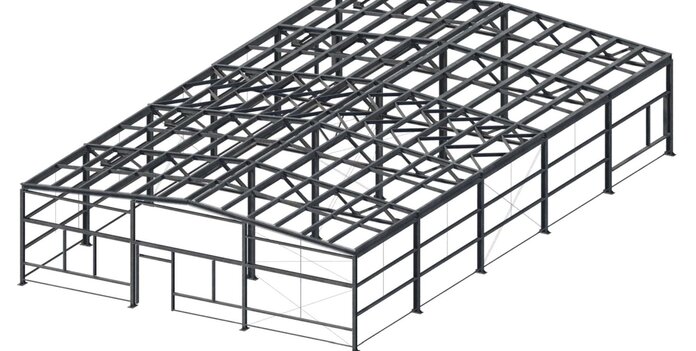

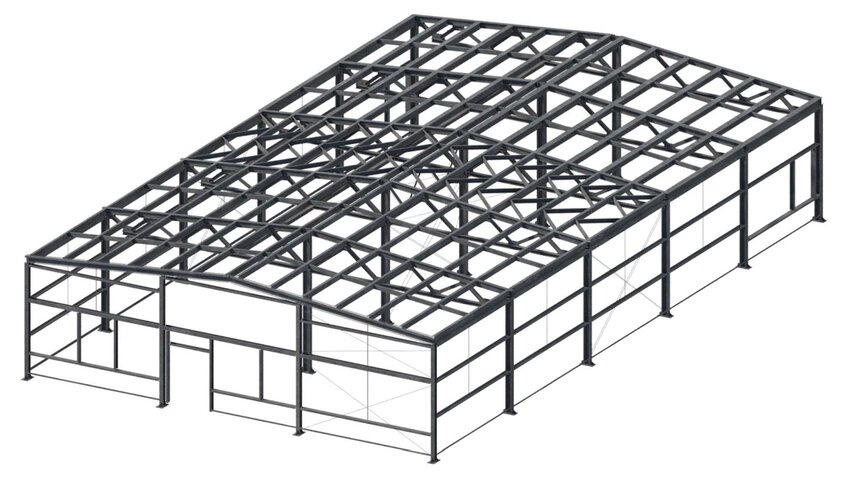

Конструктивные решения каркаса боулинг-центра

Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения элементов: на болтах. Сварка исключена.

Рядовые и связевые поперечные рамы состоят из колонн постоянного сечения и ферм треугольного очертания. Торцевые рамы состоят из стоек и балок постоянного сечения.

Пространственная жесткость здания обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями с предварительным натяжением.

Сопряжение балки с колонной шарнирное. Сопряжение колонн и стоек фахверка с фундаментом жесткое.

1

Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения элементов: на болтах. Сварка исключена.

Рядовые и связевые поперечные рамы состоят из колонн постоянного сечения и ферм треугольного очертания. Торцевые рамы состоят из стоек и балок постоянного сечения.

Пространственная жесткость здания обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями с предварительным натяжением.

Сопряжение балки с колонной шарнирное. Сопряжение колонн и стоек фахверка с фундаментом жесткое.

Хочу такое здание

Отзыв заказчика

Назначение здания: боулинг. Конструкции имеют полную степень готовности к установке в каркас и выполнены из качественной оцинкованной стали

ТОО «Темирбол»

ТОО «Темирбол»
