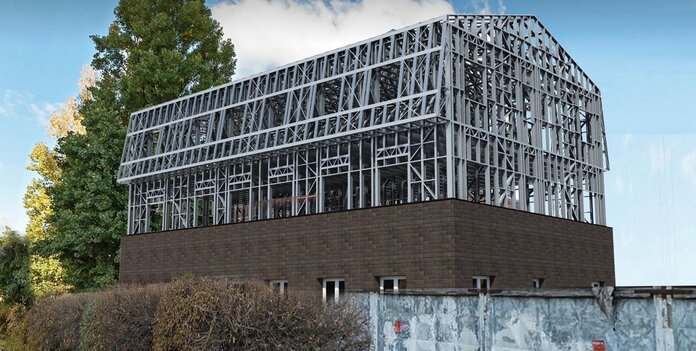

2-этажная надстройка гостиницы

Район
г.Воронеж
Год строительства
2016
Размеры
12,02 х 20,5 х 7,15 м
Полезная площадь
~565 кв.м
Особенности
Перекрытие
Тип каркаса

Характеристики

Параметр Значение
Размеры: 12,02 х 20,5 х 7,15 м
Площадь номеров: ~352 кв.м
Номерной фонд: 18 однокомнатных номеров площадью 16 - 29 кв.м
Этажность:

- здания до реконструкции – 2

- надстройки – 2

Высоты этажей в чистоте: 3,3 м
Кровля: двускатная, уклон 30%



Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: II ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

Надстройка этажей на существующем здании гостиницы позволяет экономно увеличить номерной фонд и повысить рентабельность отеля.
- Наилучшее соотношение прочности и веса: минимальная нагрузка на существующее здание
- Возможность быстрого строительства в условиях плотной застройки
- Минимальное использование крановой техники и грузового автотранспорта
- Минимальное воздействие на прилегающую территорию и риск повреждения соседних зданий

Конструктивные решения 2-этажной надстройки гостиницы

Каркас

Конструктивная система: СТИЛТАУН

Конструктивная схема: здание с несущими продольными и поперечными стенами. Панели стен устанавливаются и скрепляются между собой по периметру здания.

Жесткость и устойчивость в продольном и поперечном направлении конструкция здания приобретает после монтажа всех крестообразных связей по каркасу здания, ограждающих конструкций кровли и стен здания.

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Презентация Мансарды и реконструкция зданий

1
Перекрытие

Перекрытие - монолитный железобетон 150 мм по несъемной опалубке из профлиста; подшивка потолка – 2 слоя гипсокартона 12,5 мм

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

2
Внутренняя стена

Внутренние стены - минераловатный утеплитель плотностью 90 кг/кв.м общей толщиной 150 мм, обшивка – гипсокартон (2 слоя).

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

3
Наружная стена

Наружные стены - минераловатный утеплитель плотностью 90 кг/кв.м общей толщиной 230 мм, внутренняя обшивка – гипсокартон (2 слоя), наружная обшивка – ЦСП, облицовка –керамическая плитка.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

4
Покрытие

Несущие конструкции покрытия - фермы, шарнирно опертые на стеновые панели и расположенные с шагом 0,6 м.

Состав покрытия: рулонный утеплитель плотностью 90 кг/кв.м толщиной 150 мм, деревянная обрешетка, металлочерепица

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун



Хочу такое здание

О проекте реконструкции отеля по технологии ЛСТК

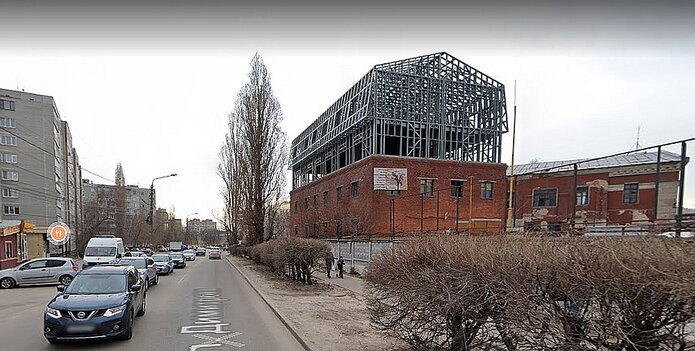

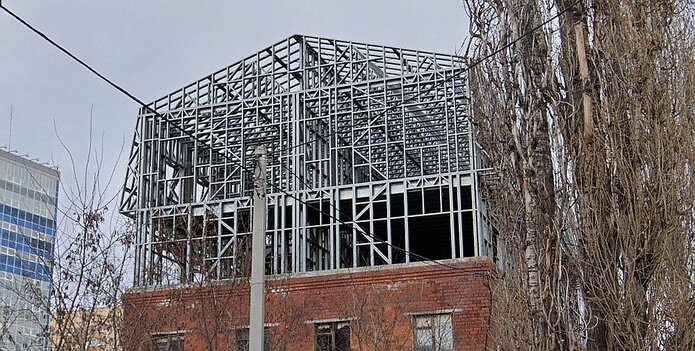

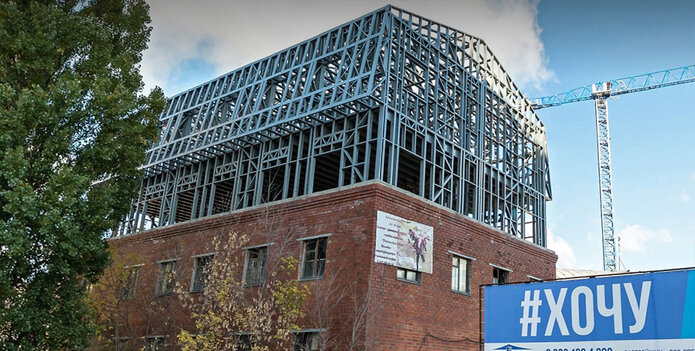

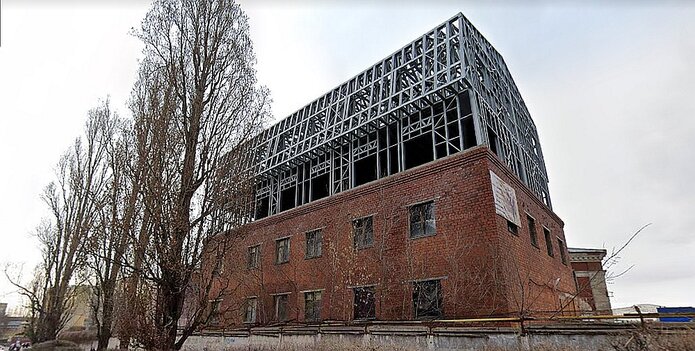

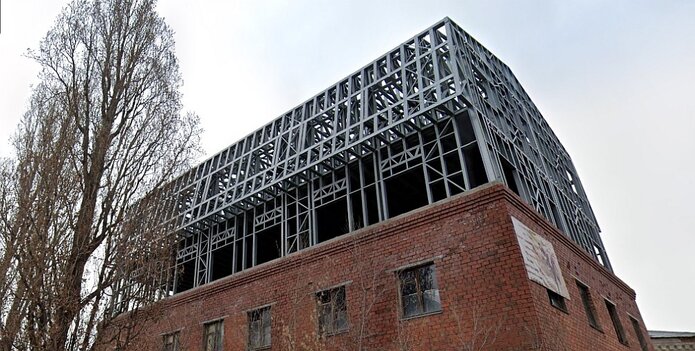

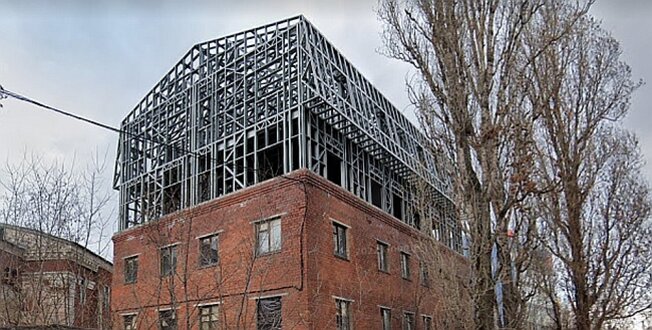

Представляем очередной проект реконструкции по технологии ЛСТК: на этот раз спроектирован и изготовлен каркас 2-этажной надстройки общей площадью  565 кв.м для наращивания 2-этажного  здания гостиницы в г.Воронеже.

В результате реконструкции отель в 2 раза увеличил свой номерной фонд: на третьем и мансардном этажах запроектировано 18 дополнительных номеров общей площадью 352 кв.м. Это позволит владельцу гостиницы при минимальных инвестициях существенно повысить доходность  своего предприятия.

Одно из актуальных направлений применения легких стальных тонкостенных конструкций –возведение надстроек и мансардных этажей. Будучи рекордсменом по отношению несущей способности к весу конструкций, технология ЛСТК зачастую становится единственно возможным решением, позволяющим нарастить здание без усиления его конструкций. Высокая скорость монтажа и возможность поставки на площадку уже смонтированных металлокаркасных панелей также крайне важны для задач реконструкции старых зданий, находящихся, как правило, в центральной части городов с высокой плотностью застройки, что затрудняет логистику и задает  предельно сжатый и жесткий временной график строительных работ.

Компания «Андромета» имеет обширный опыт проектирования и поставки каркасов из холодногнутых стальных профилей для возведения мансард и надстроек зданий различного назначения – от жилых домов до технологических корпусов.
