Район
Московская область
Год строительства
2018 г.
Размеры
24х42х9(h) м
Полезная площадь
1008 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры:  24х42х9 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: малоуклонная, уклон 2%
Ворота (размеры и расположение проемов указаны согласно конструкторскому проекту): подъемно-секционные 4х4(h)м - 2 шт. по торцам + 2 шт. по длинной стороне здания
Ограждающие конструкции:

- кровли: сэндвич-панель с минераловатным сердечником толщиной 150 мм

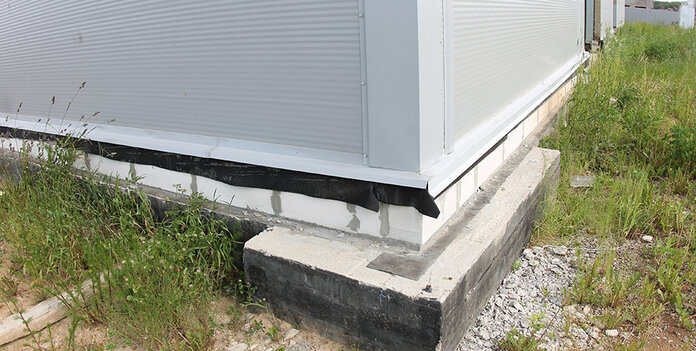

- стен: сэндвич-панель с минераловатным сердечником толщиной 100 мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район
расчетная ветровая нагрузка: I ветровой район
сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания сервис-центра

Каркас

Тип каркаса: комбинированный

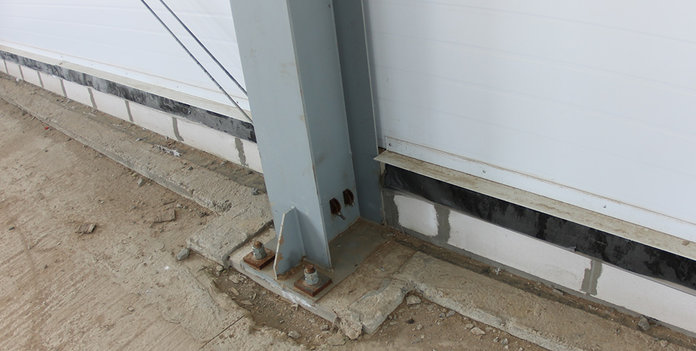

  • колонны – из сварных двутавровых профилей постоянного сечения (сталь марки С255 по ГОСТ 27772-88, покрытие - ГФ-021 по ГОСТ 25129-82 толщиной 40 мкм);
  • фермы покрытия, прогоны, фахверки, связи,и каркасы воротных проемов - из холодногнутых оцинкованных профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • конструкции парапета – из профильной трубы (сталь марки С255 по ГОСТ 27772-88, покрытие - ГФ-021 по ГОСТ 25129-82 толщиной 40 мкм)

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

1
Каркас

Тип каркаса: комбинированный

  • колонны – из сварных двутавровых профилей постоянного сечения (сталь марки С255 по ГОСТ 27772-88, покрытие - ГФ-021 по ГОСТ 25129-82 толщиной 40 мкм);
  • фермы покрытия, прогоны, фахверки, связи,и каркасы воротных проемов - из холодногнутых оцинкованных профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • конструкции парапета – из профильной трубы (сталь марки С255 по ГОСТ 27772-88, покрытие - ГФ-021 по ГОСТ 25129-82 толщиной 40 мкм)

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

Хочу такое здание

Отзыв заказчика

Каркас здания автосервиса комбинированного типа высокого качества. Элементы каркаса имеют точную геометрию и качественно выполненные отверстия. Дефекты элементов на монтаже не выявлены.Оценка работы компании "Андромета" - отлично.
ООО «ТСР-Строй»
Ю.С.Бондарев - генеральный директор

О проекте здания сервис-центра из металлоконструкций

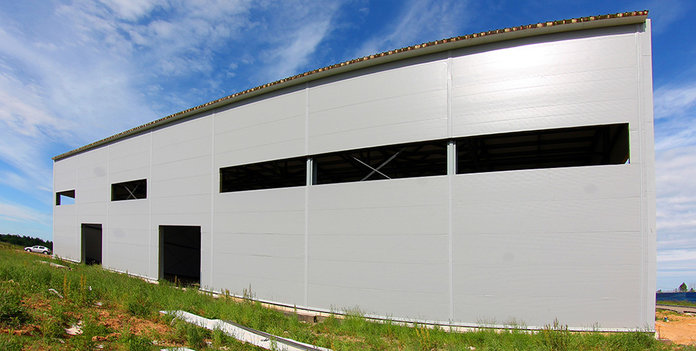

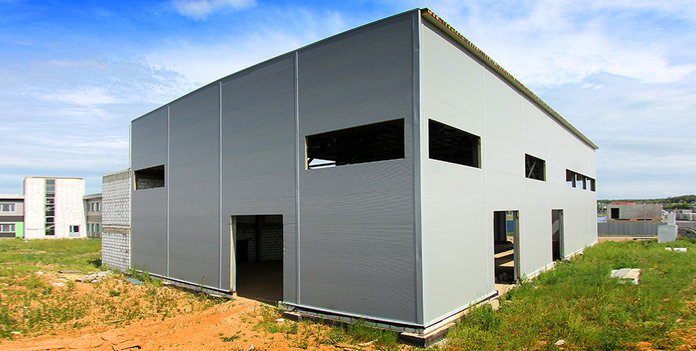

Автосервис из металлоконструкций 24х42х9мЗдание автосервиса размерами 24 х 42 м и полезной высотой 9 м входит в состав дилерского центра, строящегося в г.Троицк Московской области. На сегодняшний день здесь уже возведены здания автосалона и центра клиентского обслуживания. Строящееся здание будет использоваться в качестве авторизованного сервис-центра постпродажного обслуживания автомобилей.

Конструктивно здание представляет собой модификацию серийного решения СТЕРК, адаптированного под клиентскую задачу для достижения оптимальных экономических показателей. Это гибридный рамно-связевой каркас с колоннами из сварных двутавровых профилей постоянного сечения и конструкциями покрытия из стальных холодногнутых профилей.

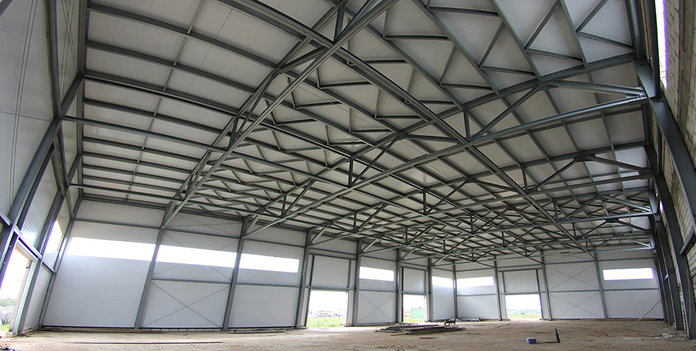

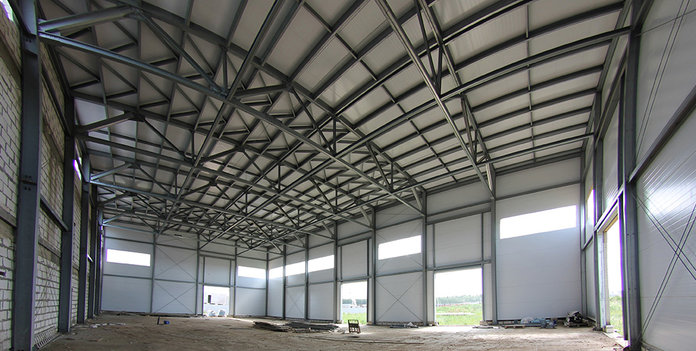

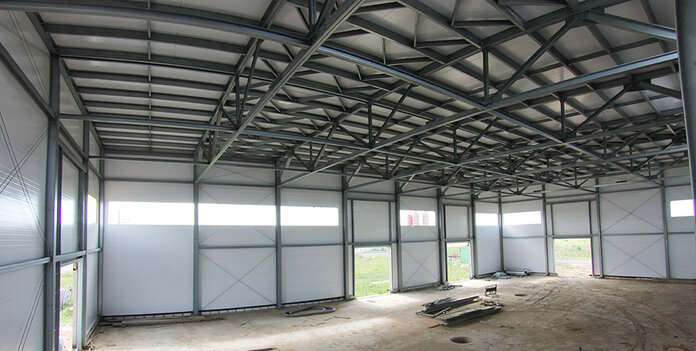

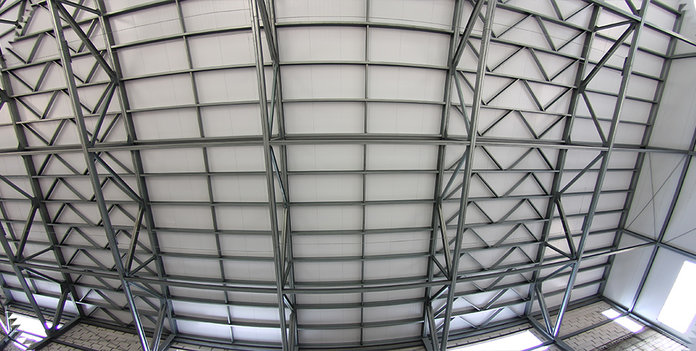

Кровельные конструкции решены в виде ферм с параллельными поясами с примыканием раскосов к поясам через фасонные элементы. Здание имеет малоуклонную кровлю; уклон 2% обеспечивается конструктивом каркаса – расположением коньковых прогонов с установленным по ним коньковым листом. Кровля снабжена парапетом, выполненным из профильных труб. Кровельные и стеновые прогоны, фахверки, связи, и каркасы воротных проемов изготовлены из холодногнутых оцинкованных профилей.

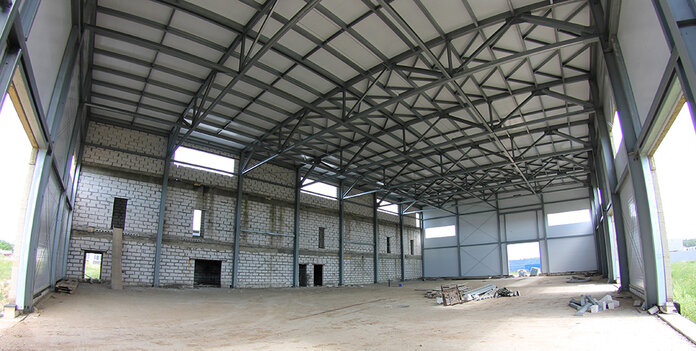

Здание запроектировано и исполнено как отдельно стоящее. Пристраиваемый к нему кирпичный объем меньшей высоты не создает дополнительных нагрузок на кровлю и стены здания.

В комплект поставки ООО «Андромета» входили конструкции каркаса. Ограждающие конструкции – сэндвич-панели с минераловатным сердечником – и элементы заполнения проемов – подъемно-секционные ворота типа Doorhan – заказчик приобретал самостоятельно.

По состоянию на август 2018 г. объект находится в стадии строительства: смонтированы каркас и ограждающие конструкции здания.
