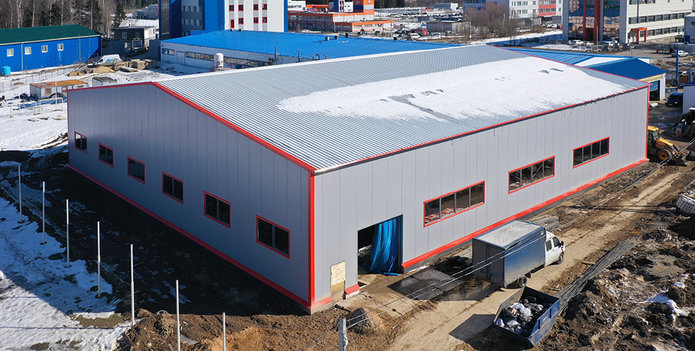

Двухпролетный крановый цех

Район
Калужская область
Год строительства
2022
Размеры
36х40х7 м
Полезная площадь
1440 кв.м
Заказчик:
ООО «Растр-Технология»
Отрасль:
производство и ремонт технологической оснастки
Особенности
Кран
Перекрытие
Другие опции
Тип каркаса
Каркас из сварных ЛМК, монтаж на болтах
Цена – от 5 061 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: 36х40х7(h) м (h - высота до низа несущих конструкций)
К-во пролетов: 2 (18м + 18м)
Шаг рам: основной - 9 м
Этажность: 1, с возможностью организации антресоли
Антресоль: размеры 6х36 м, полезная нагрузка на перекрытие 300 кг/м2, расчетная нагрузка от перегородок 70 кг/м2
Кровля: двускатная, уклон 15%
Кран: опорного типа, г/п 5 т, пролет 18 м, длина хода 40 м, отметка головки рельса – +5,940 м, режим работы 3К
Окна: ленточное остекление размерами 25,5 х 1,5(h)м – 2 шт., 32,7 х 1,5(h)м – 2 шт., 14,85 х 1,5(h)м – 1 шт., 10,35 х 1,5(h)м – 1 шт., 1,5 х 1,5(h)м – 4 шт.
Двери: 1 х 2,2 (h)м - 2 шт.
Ворота: подъемно-секционные 3,5 х 3,5(h)м – 1 шт., распашные 3 х 2,9 (h)м - 1 шт.
Варианты поставки: каркас, полнокомплектное здание



Информация

Климатические условия строительства

Расчетная снеговая нагрузка: III снеговой район (210 кг/ кв.м)
Расчетная ветровая нагрузка: I ветровой район
Сейсмонагрузка: до 6 баллов (по шкале MSK)

Опции и особенности

Нагрузки от технологического оборудования на кровлю -  45 кг/кв.м
Возможность наращивания длины (рядовая рама по торцу)
Возможность установки крана г/п 5 тонн во 2-м пролете
Возможность установки перекрытия (антресоли)

Бонус!

При заказе каркаса здания по этому проекту технический паспорт ограждающих конструкций – бесплатно!

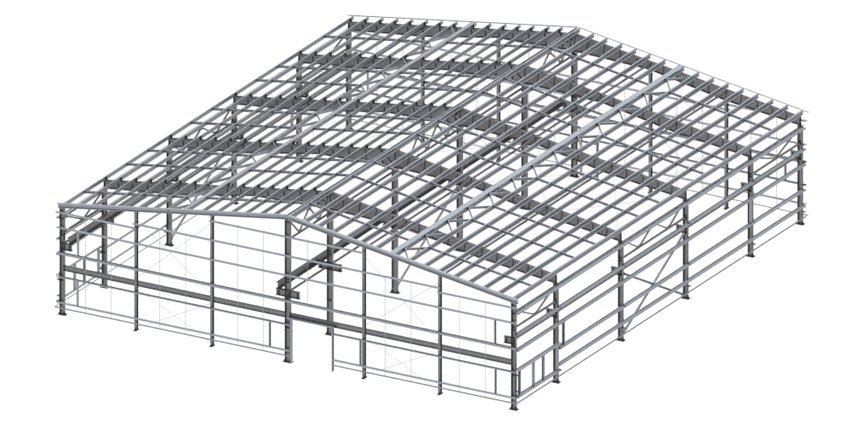

Конструктивные решения двухпролетного кранового цеха

1

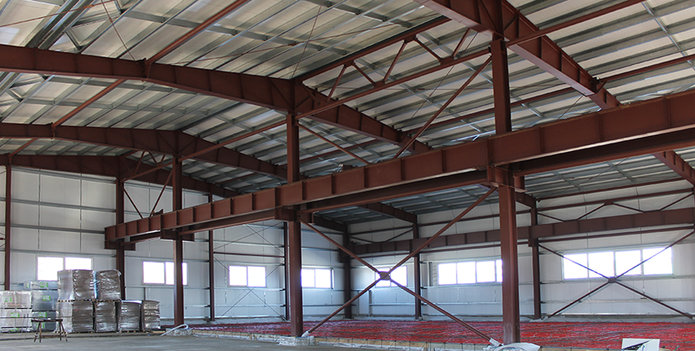

Каркас

  • Рядовые и торцевые рамы из сварных двутавров постоянного и переменного сечений
  • торцевые стойки из прокатных профилей
  • прогоны кровли и стен, каркасы проемов из холодногнутых оцинкованных профилей
  • Соединения элементов: 1) на болтах нормальной прочности М12, М20 без предварительного натяжения, 2)фланцевые на высокопрочных болтах М24 с предварительным натяжением

Материал конструкций:

  • сварные элементы каркаса: С255 по ГОСТ 27772
  • холодногнутые элементы каркаса: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м
1
роа
2

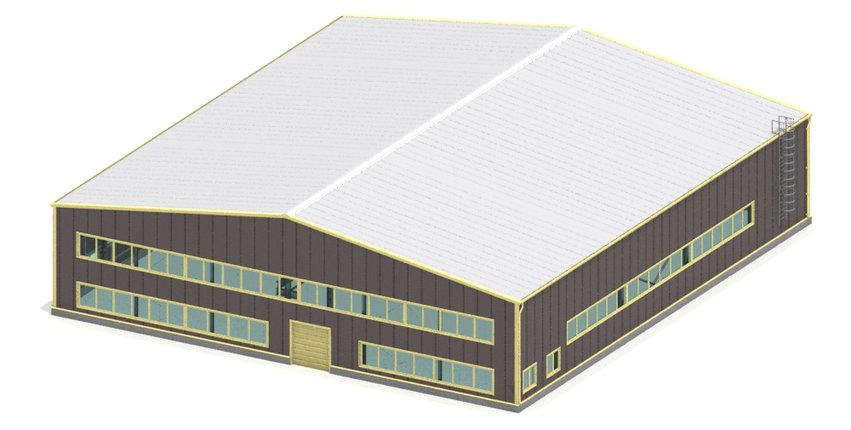

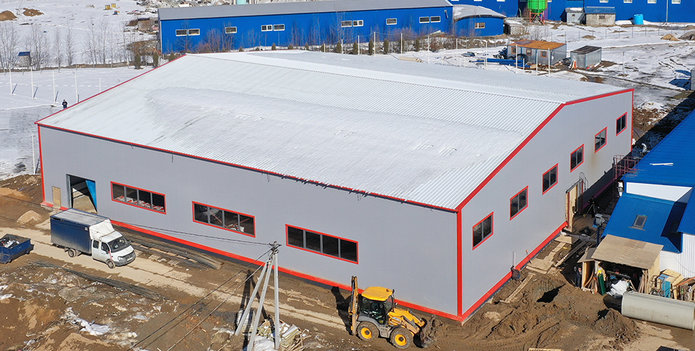

Ограждающие конструкции стен

Сэндвич-панели с минераловатным сердечником толщиной 100 мм, раскладка вертикальная

3
Ограждающие конструкции кровли

Сэндвич-панели с минераловатным сердечником толщиной 120 мм

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Детали проекта

Вашему вниманию – проект кранового производственного здания для климатических условий Центральной России. Здание было спроектировано и изготовлено по заказу обнинского предприятия, специализирующегося на производстве штанцевальных форм и оснастки, а также ремонте и модификации пресс-форм.

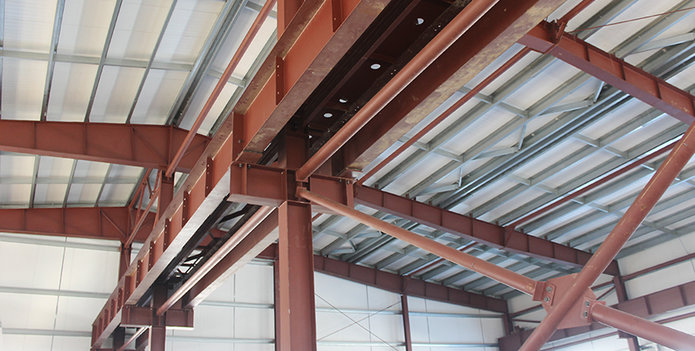

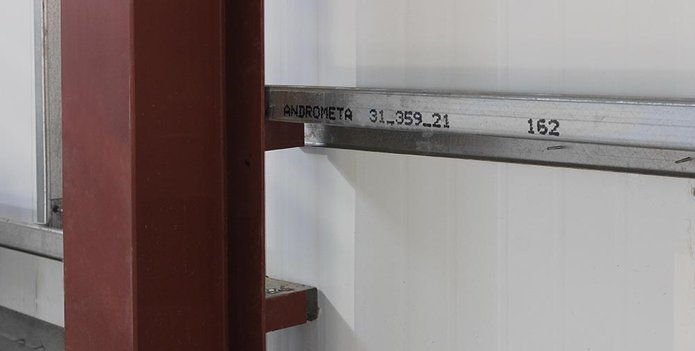

Комбинированная структура каркаса

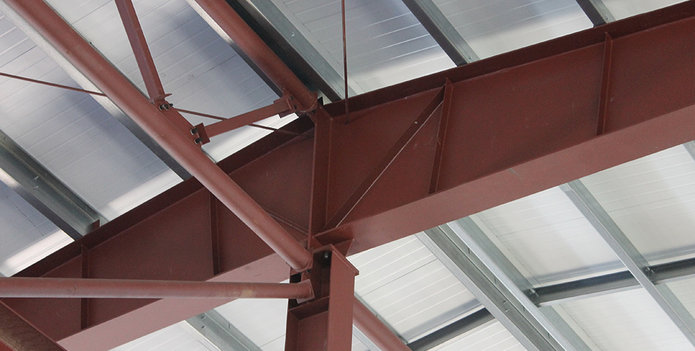

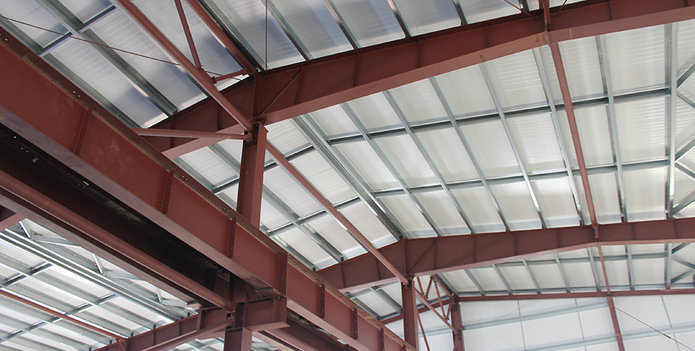

Проектный отдел «Андрометы» проработал конструктивное решение каркаса, на треть состоящего из ЛСТК. Каркас цеха состоит из двухпролетных рам, которые выполнены из сварных двутавровых профилей постоянных и переменных сечений. А все вторичные элементы каркаса изготовлены из ЛСТК: прогоны кровли и стен  из Z-образных оцинкованных профилей, а также  оконные, дверные и воротные проемы  из С-профилей. Это позволило снизить металлоемкость каркаса примерно на 40% по сравнению с полностью чернометаллическим и настолько же уменьшить расходы клиента на металлоконструкции и их монтаж. Сварка на монтаже не применялась. Все соединения элементов выполняются на болтах: элементы несущих рам сопрягаются через фланцы на высокопрочных болтах М24 с контролируемым натяжением, остальные узлы – на болтах нормальной прочности.

Несмотря на все дополнительные нагрузки, предусмотренные проектом – краны, антресоль, технологическое оборудование - металлоемкость каркаса составила всего 55 кг/кв.м. Этого удалось добиться благодаря комбинированной структуре – сочетанию черного металла и легких стальных тонкостенных конструкций (ЛСТК).

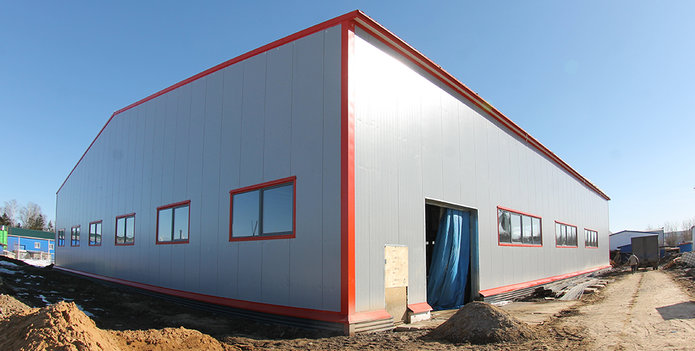

Сэндвич-панели, которыми обшито здание, в поставку «Андрометы» не входили, но по заданию Заказчика был разработан технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкциями по монтажу. Проектом предусмотрена обшивка кровли здания сэндвич панелями с базальтовым сердечником: кровельными толщиной 120 мм и стеновыми – 100 мм в вертикальной раскладке.
