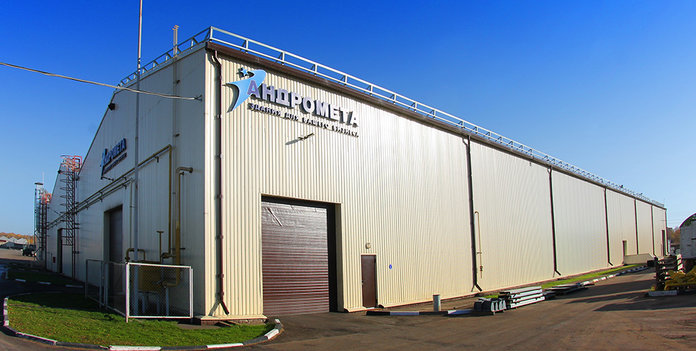

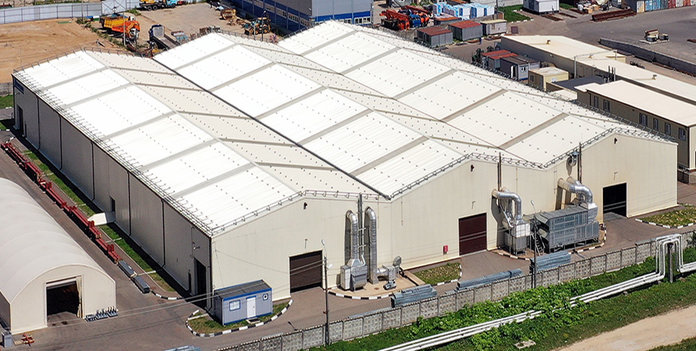

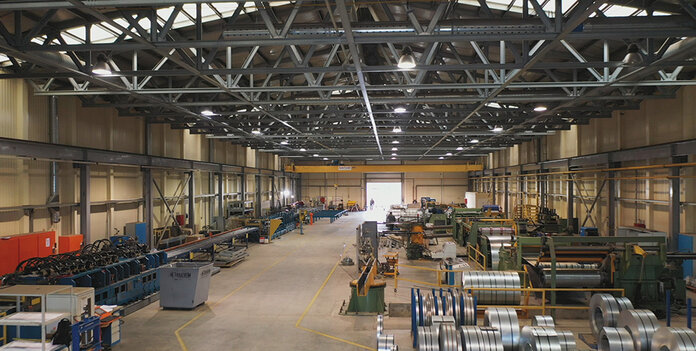

Производственный комплекс

Район

Калужская область

Год строительства

2015

Размеры

3 х (24 * 84 * 7.8 м)

Полезная площадь

2016 кв.м

Пролеты

3 х 24 м

Этажность

1

Особенности

Кран

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Состав комплекса:	3 однопролетных здания 24 * 84 * 7.8 (h)м (h - высота до низа несущих конструкций)
Год строительства:	цех 1 - 2012 г., цеха 2,3 - 2014/15г г.
Шаг рам :	6 м

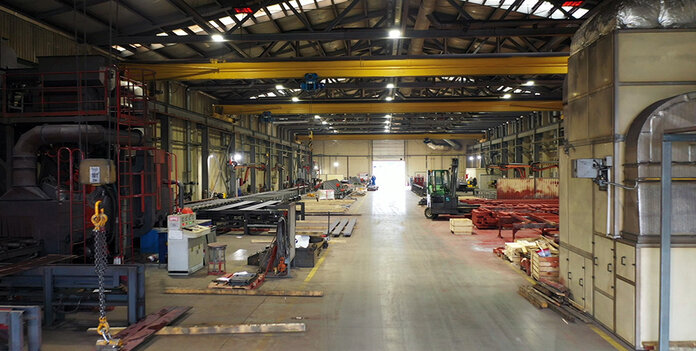

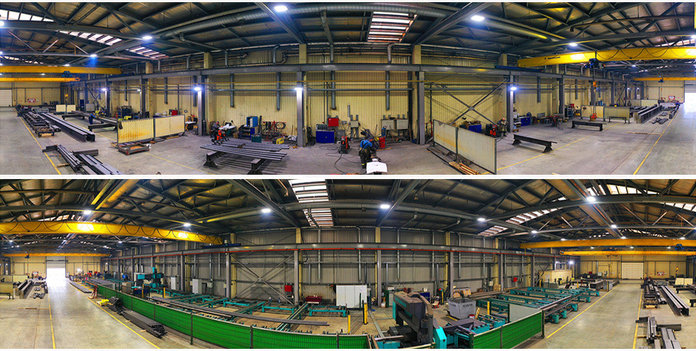

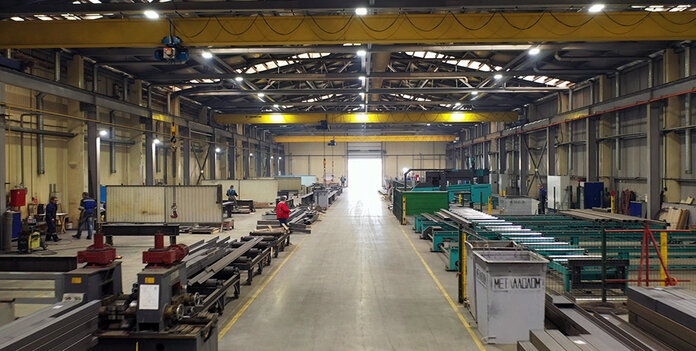

Крановые эстакады:	отдельно стоящие; грузоподъемность 10т. Отметка верха балки 6,05м; пролет кранов 22,16 м

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Опции и особенности

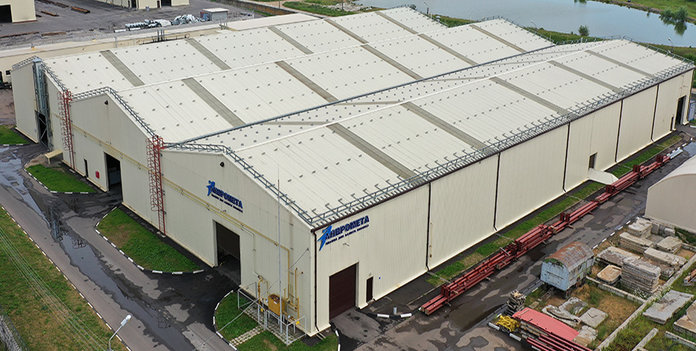

Кровля оборудована ограждениями и снегозадержателями

Хочу такое здание

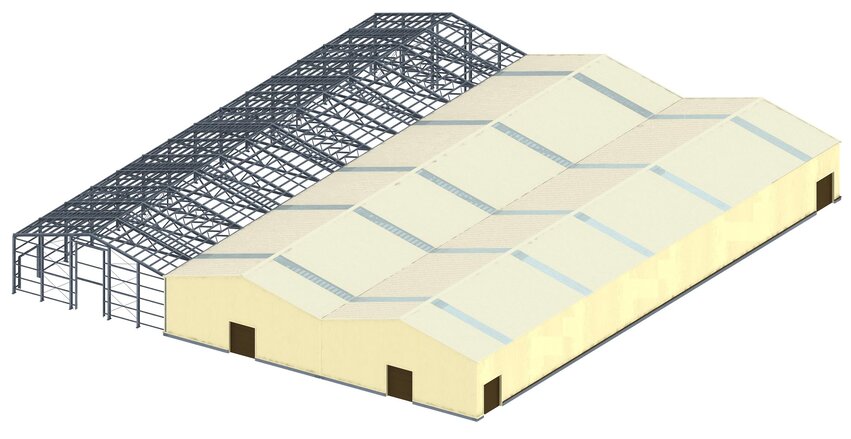

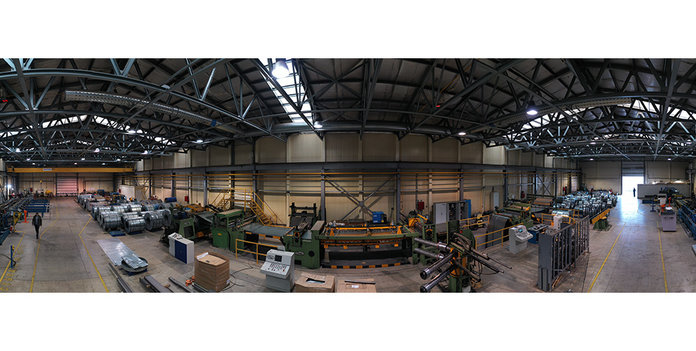

Конструктивные решения зданий производственного комплекса

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ УЗНАТЬ БОЛЬШЕ!

!

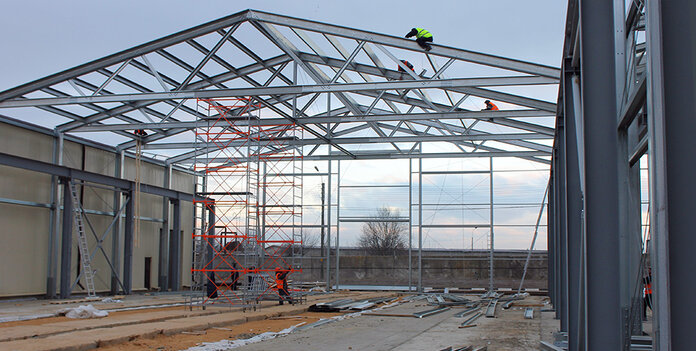

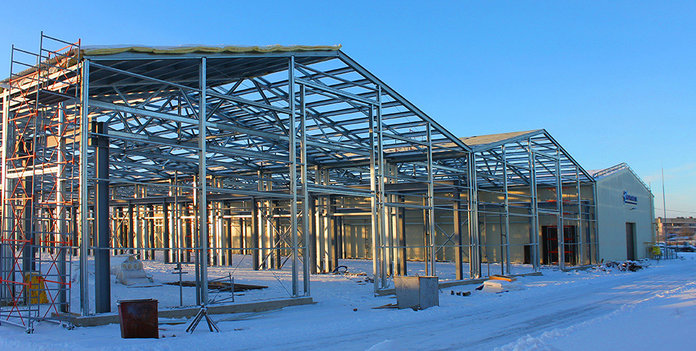

Каркасы зданий
Конструктивная система: СТЕРК

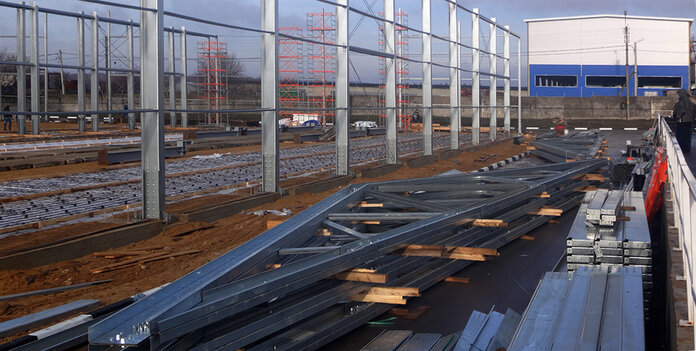

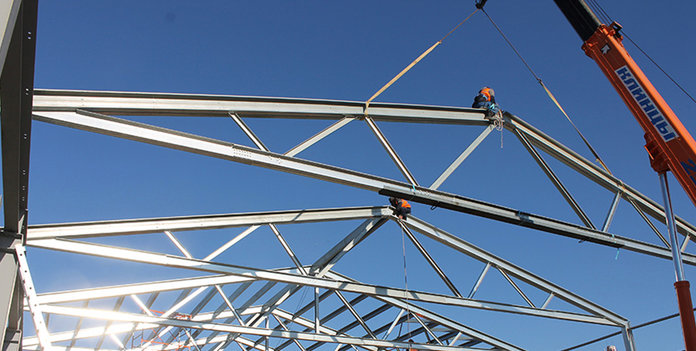

Несущие каркасы зданий - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
Конструкции крановой эстакады - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

1

Ограждающие конструкции кровли

Полистовая сборка двухслойная (профлист, фольгированный утеплитель 200 мм)

Светопрозрачные участки кровли: поликарбонат

2

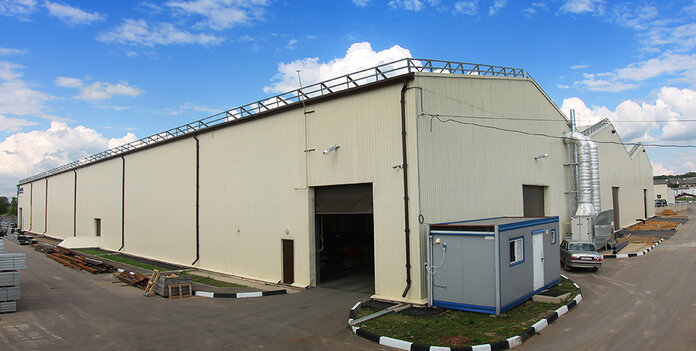

Ограждающие конструкции стен

Полистовая сборка трехслойная (профлист, фольгированный утеплитель 150 мм, профлист)
