Крановая котельная с антресолью
Характеристики
| Наименовние | Параметр | Значение |
|---|---|---|
| Общие характеристики здания | Шаг рам: | 6 м |
| Кровля: | двускатная, уклон 25%. | |
| Часть 1 | Размеры: | 24 х 36 х 8 (h) м |
| Этажность: | 1 | |
| Краны: | - электрическая таль, расположение подкранового пути – продольное, грузоподъемность 1 т, длина хода 28,33 м, режим работы 3к - электрическая таль, расположение подкранового пути – поперечное, грузоподъемность 2 т, длина хода 11.63 м, режим работы 3к |
|
| Кровля: |
двускатная, уклон 25%. |
|
Часть 2 |
Размеры: | 24 х 12 х 10 (h) м |
| Этажность: | 2 (антресоль) | |
| Каркасы проемов: | Ворота: | 3,6х4,0 (h)м - 1 шт., расположение согласно ТЗ |
| Окна: | 42 шт., размеры и расположение согласно ТЗ | |
| Двери: | 1,0х2,1 (h)м - 2 шт., расположение согласно ТЗ | |
| Проходки через кровлю: | 5 шт., размеры и расположение согласно ТЗ |
Информация
расчетная снеговая нагрузка: III снеговой район
расчетная ветровая нагрузка: II ветровой район
сейсмический район: до 6 баллов (по шкале MSK)
IV (R15) без дополнительной защиты (заключение ВНИИПО)
Дополнительная комплектация:
- внутренняя двухмаршевая лестница – 1 шт.
- наружные пожарные лестницы – 2 шт.,
- парапет
Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Всесезонность строительства
Долговечность и надежность
Минимум эксплуатационных расходов
Конструктивные решения крановой котельной с антресолью
Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

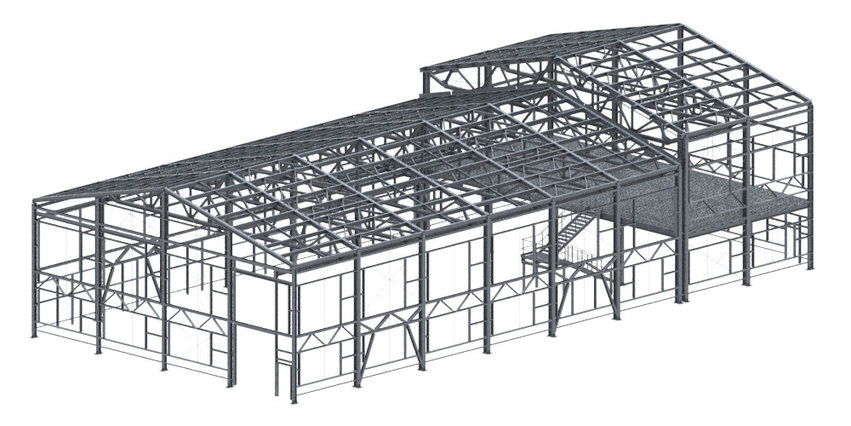

Каркас: комбинированный
- колонны, главные балки перекрытия – из сварных двутавров постоянного сечения (сталь С255 по ГОСТ 27772)
- фахверки, прогоны кровли и стен, каркасы проемов - холодногнутых оцинкованных С-профилей сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м)
- cоединения элементов: на болтах нормальной прочности
Презентация Коммерческие здания на стальных каркасах

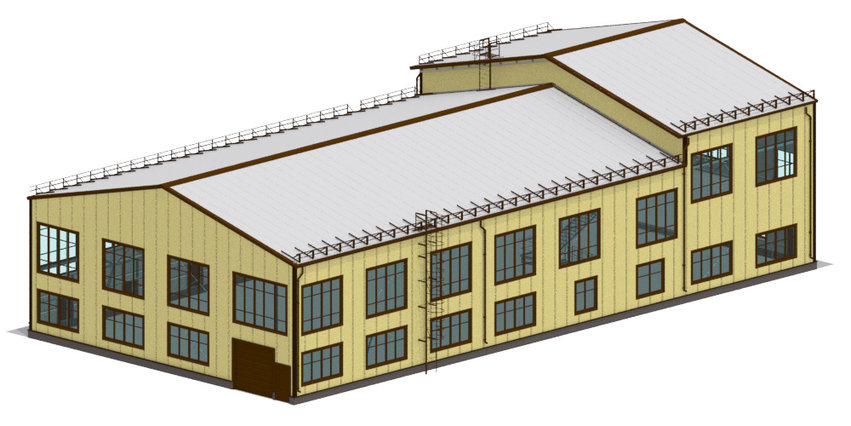

- Кровля: сэндвич-панели с минераловатным сердечником толщиной 150 мм,
- Стерны: сэндвич-панели с минераловатным сердечником толщиной 100 мм, раскладка горизонтальная
О проекте Крановой котельной с антресолью

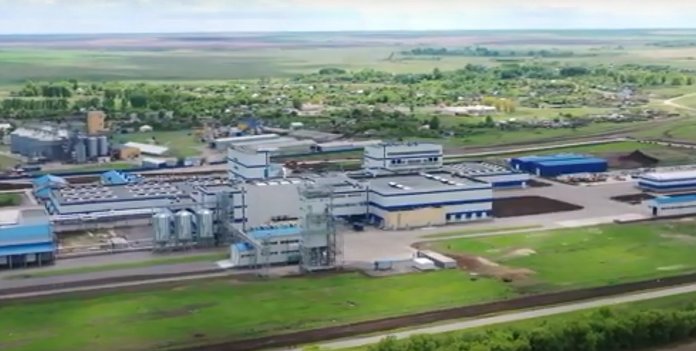

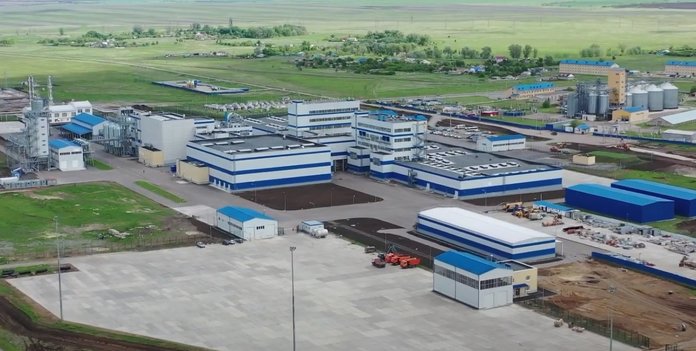

В течение последних 3 лет завод «Андромета» выполнил около 10 разномасштабных проектов для энергокомплекса – от электрогенерирующих мощностей системы Интер РАО до типовых водогрейных котельных. Один из таких объектов – котельная производственного комплекса» по глубокой переработке зерна кукурузы в Волгоградской области. Предприятие специализируется на высокотехнологичной переработке зерна кукурузы в продукты с высокой добавленной стоимостью: мальтодекстрины, сухие глюкозные сиропы, нативный крахмал, крахмальная патока и кормовые продукты (кукурузный глютен, зародыш, глютеновый корм). Производственные мощности рассчитаны на переработку до 400 тонн зерна кукурузы в сутки.

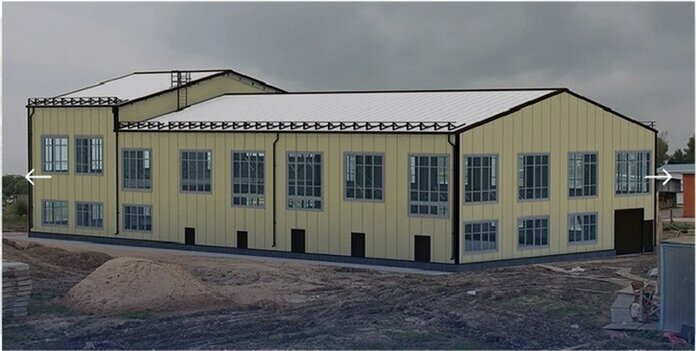

Котельная, снабжающая теплом и горячей водой производстенный комплекс - крановое здание размерами в плане 24 х 48 м на стальном каркасе гибридного типа (сварные металлоконструкции и стальные холодногнутые оцинкованные профили).
Здание состоит из двух разновысоких частей – двухэтажной размерами 12 х 36 х 10 м и одноэтажной 24 х 36 х 8 м, оборудованной подкрановыми путями для двух подвесных кранов – электроталей грузоподъемностью 1 т и 2 т. В одноэтажной части располагается основной котельный зал, в двухэтажной - деаэраторы и другое вспомогательное оборудование.Здание оснащено внутренней междуэтажной двухмаршевой лестницей, двумя наружными пожарными стремянками на кровлю, а также кровельным парапетом с ограждением.
Конструктивно каркас котельной решен в виде рам, установленных с шагом 6 м и состоящих из сварных колонн постоянного сечения и треугольных ферм из стальных холодногнутых оцинкованных С-образных профилей. Устойчивость здания обеспечивается жесткостью рам и системой вертикальных и горизонтальных связей крестообразного и портального типов. Перекрытие опирается на сетку колонн 6 х 6 м и состоит из основных сварных балок и второстепенных балок из холодногнутых С-профилей. Торцевые рамы здания, состоящие из стоек фахверка и балок покрытия, прогонные системы кровли и стен и каркасы проемов также выполнены из холодногнутых профилей.
Рациональное сочетание сварных и холодногнутых элементов для минимизации веса, удешевления транспортировки и монтажа конструкций – отличительная особенность технических решений компании «Андромета». Такой подход обеспечивает разумную экономию средств заказчика, удовлетворяя при этом всем нормам безопасности и надежности конструкций.
