Типовой проект котельной

Параметр

теплоснабжение водно-спортивного комплекса

Размеры:

24 х 16 х 9 (h)м (h - высота до низа несущих конструкций)

Пролеты:

Этажность:

Шаг рам:

4 м

Кровля:

двускатная, уклон 25%

Воротные проемы:

под подъемно-секционные ворота размерами 4х4,5(h)м - 2 шт.
Привязка центральная. Расположение – по торцам здания.

Конструктивные решения типовой котельной

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

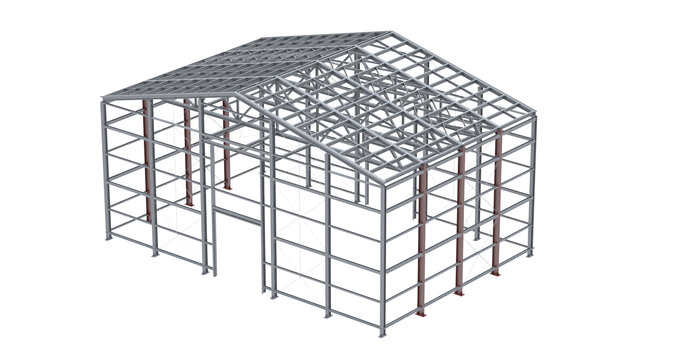

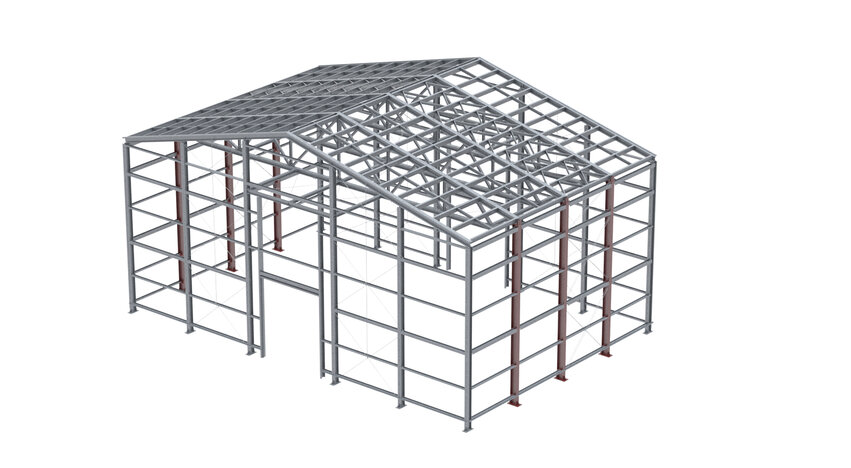

Комбинированный каркас

Рядовые и связевые поперечные рамы состоят из сварных колонн постоянного сечения и ферм трапецивидного очертания. Пространственная жесткость здания обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями с предварительным натяжением.

колонны – из сварных двутавров постоянного сечения (сталь С255 по ГОСТ 27772)
фахверки, прогоны кровли и стен, каркасы проемов - из холодногнутых оцинкованных С-профилей сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м)
cоединения элементов: на болтах нормальной прочности

Презентация Коммерческие здания на стальных каркасах

сит

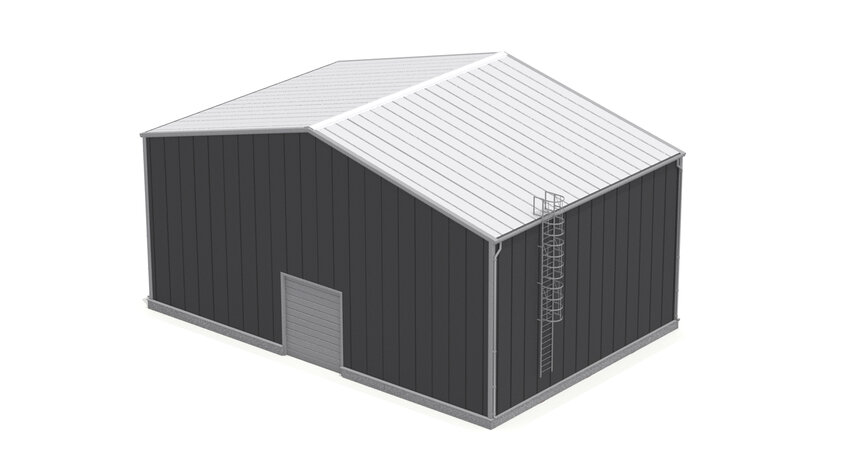

Ограждающие конструкции

Кровля: полистовая трехслойная сборка (профлист, мягкий минераловатный утеплитель толщиной 150 мм, профлист)

Стены: полистовая трехслойная сборка (профлист, мягкий минераловатный утеплитель толщиной 150 мм, профлист)

Цена каркаса в рублях, с НДС - 22%		длина,м
пролет*), м	высота**), м	18	30	60	90
24	3	2 957 425	4 739 681	9 379 347	13 819 985
	4,8	3 165 454	5 072 729	10 048 442	14 790 123
	6	3 309 475	5 302 761	10 532 283	15 464 220
21	3	2 482 356	3 978 572	7 882 131	11 601 666
	4,8	2 643 380	4 236 607	8 393 206	12 353 774
	6	2 727 391	4 371 627	8 659 244	12 745 830
18	3	2 008 289	3 218 463	6 375 915	9 384 347
	4,8	2 098 301	3 362 482	6 660 957	9 804 407
	6	2 218 319	3 554 509	7 042 010	10 364 488
15	3	1 548 221	2 482 356	4 916 706	7 237 039
	4,8	1 698 243	2 721 391	5 391 774	7 937 139
	6	1 798 258	2 882 414	5 709 820	8 403 206
12	3	1 139 163	1 825 262	3 615 518	5 695 118
	4,8	1 219 175	1 953 281	3 870 555	5 696 818
	6	1 319 189	2 113 303	4 186 601	6 162 884
