Опубликован проект здания АБК наращиваемой этажности

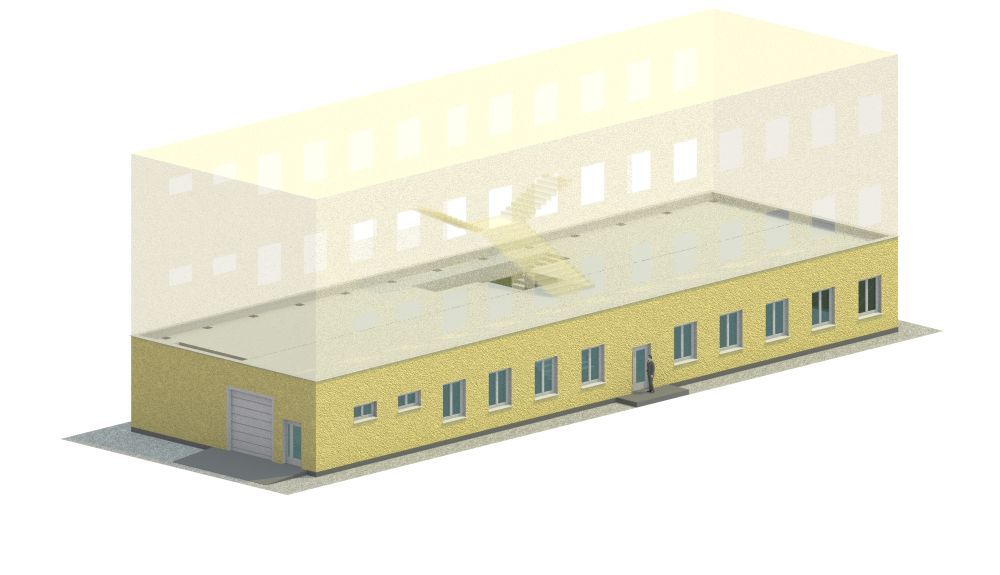

В компанию «Андромета» обратился предприниматель из Нового Уренгоя с заданием: спроектировать и изготовить металлоконструкции одноэтажного каркаса административно-бытового корпуса с возможностью дальнейшей надстройки еще двух этажей.

В текущих сложных финансово-экономических условиях, когда бизнес вынужден сокращать инвестиции и откладывать проекты на неопределённый срок, поэтапная схема строительства объектов весьма актуальна. И поскольку подобные обстоятельства сейчас возникают у многих представителей малого и среднего бизнеса, мы сочли полезным представить проект АБК наращиваемой этажности в нашем онлайн каталоге готовых проектов.

В компании как всегда с пониманием отнеслись к потребности заказчика, и инженеры проектного отдела тщательно проработали проект «навырост» чтобы минимизировать издержки его поэтапной реализации.

Характеристики здания АБК

Конструктивные решения АБК наращиваемой этажности

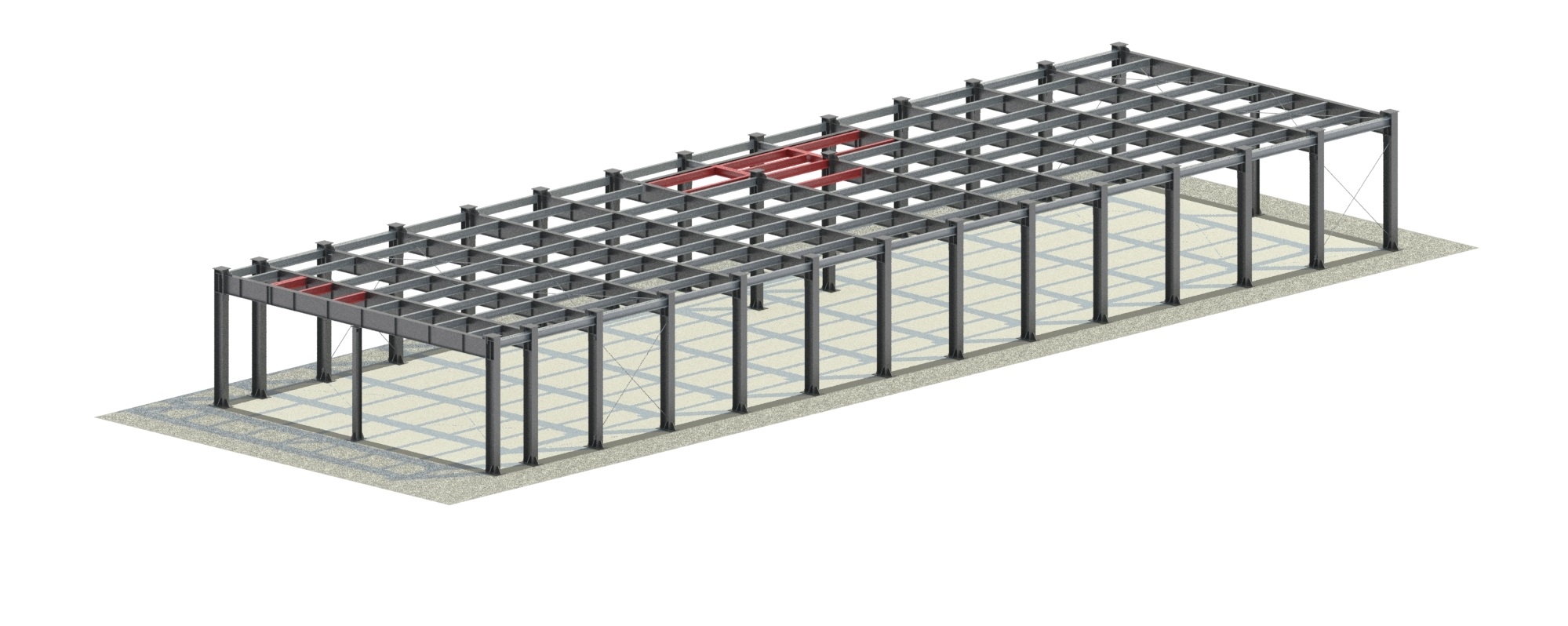

Исходя из предоставленных Заказчиком технических требований и поэтажных планов будущего административного здания, с учетом суровых климатических условий строительства экономически оптимальным решением стал однопролетный каркас на основе портальных рам из сварных двутавров.

Рамы установлены с основным шагом 3 м и жестко сопряжены с фундаментом. Сопряжение колонн и ригелей также жесткое и реализовано с применением фланцевых соединений на высокопрочных болтах с предварительным натяжением. Все остальные монтажные соединения предусмотрены на болтах нормальной прочности.  Соединительные узлы решены таким образом, чтобы в дальнейшем можно было нарастить колонны здания, не прибегая к демонтажу несущих конструкций 1-го этажа.

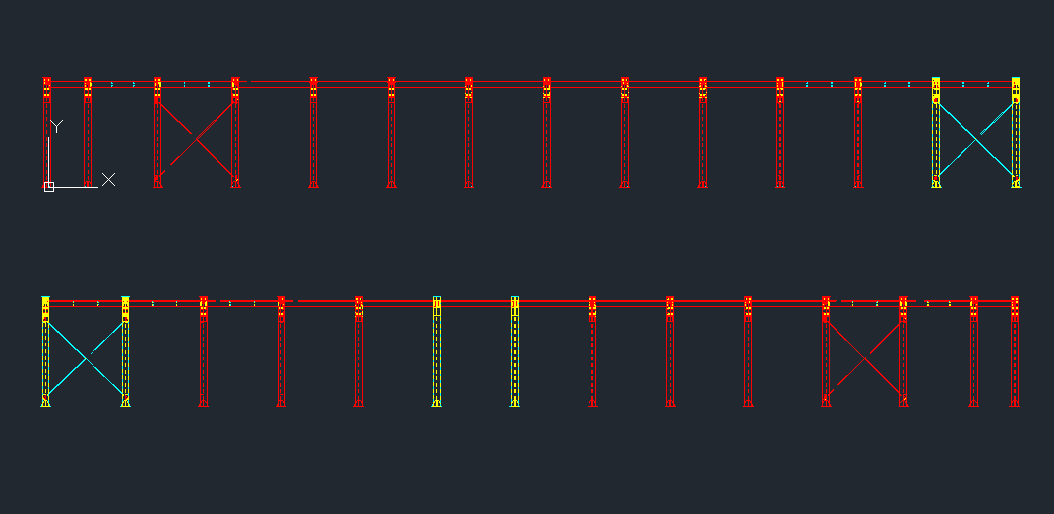

Для обеспечения продольной устойчивости каркаса в систему включены два связевых блока с вертикальными связями между колоннами и горизонтальными – в плоскости покрытия. Для поддержки конструкций плоской кровли, а в будущем – межэтажного перекрытия каркас оснащен системой разрезных кровельных прогонов из оцинкованных ЛСТК профилей.

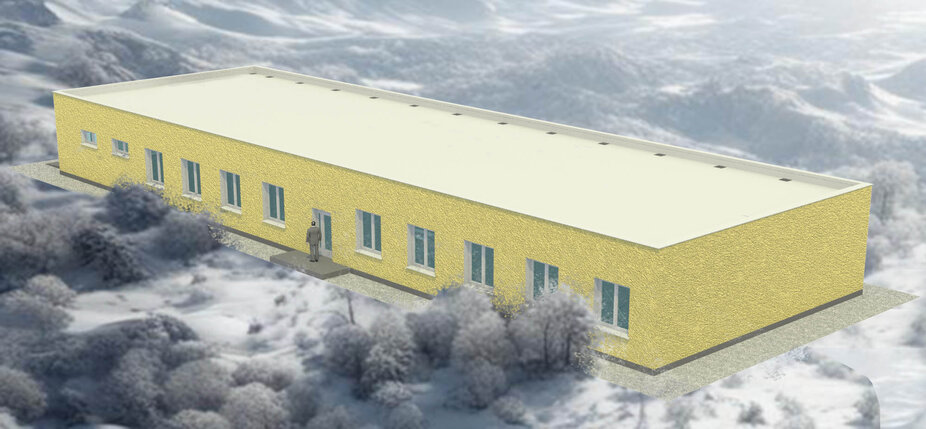

По решению Заказчика стены здания АБК будут выполнены из газобетонных блоков, а кровля запроектирована как мембранная система с утеплением минераловатными плитами по профнастилу. В дальнейшем, при строительстве 2-го и 3-го этажей, будет достаточно демонтировать только мембрану.

Предложенная проектным отделом ЗМК «Андромета» конструкция быстровозводимого здания АБК не только эффективно противостоит высоким снеговым и ветровым нагрузкам, но и отличается простотой монтажа, что для жестких природных условий района строительства, граничащего с субарктической климатической областью, имеет большое значение. Все сварочные работы выполнены на заводе, в контролируемых условиях, а на площадке выполняется только сборка на болтах. Число соединительных узлов и их типов минимизировано, а их конструкция тщательно продумана с точки зрения удобства и скорости монтажа каркаса.
