Склад 1225 м² для сейсмики 9 баллов

Склад 1225 м<sup>2</sup> для сейсмики 9 баллов из металлоконструкций

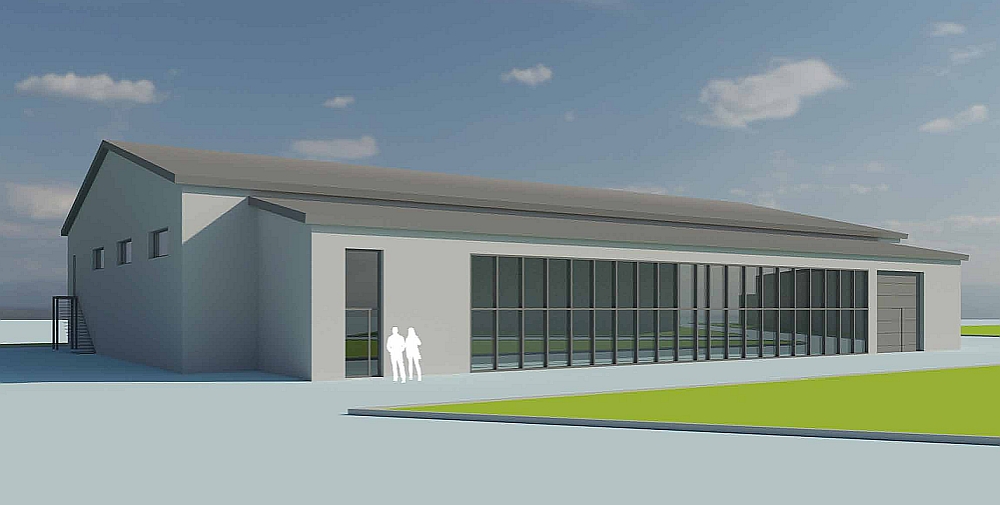

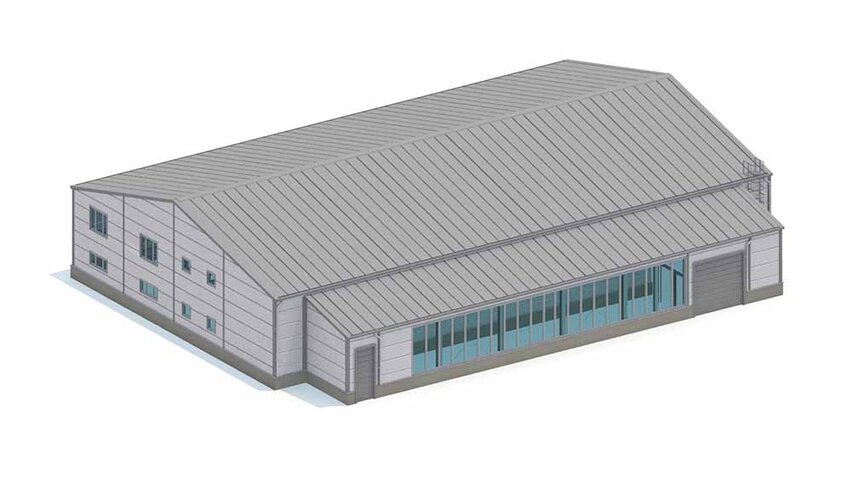

Визуализация проекта: ©TURBIN&partners

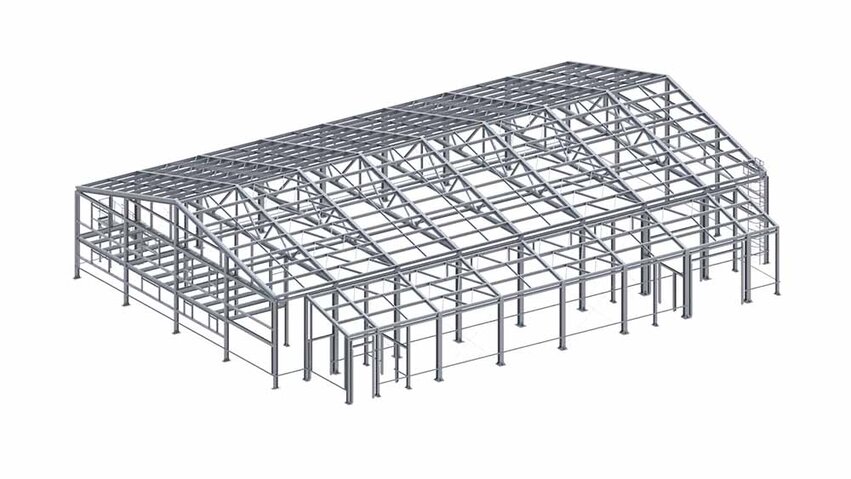

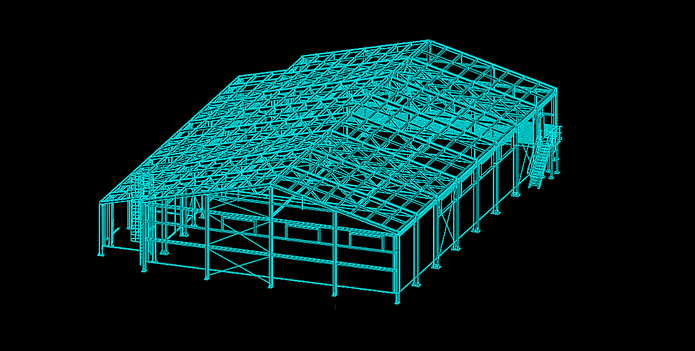

3D модель каркаса

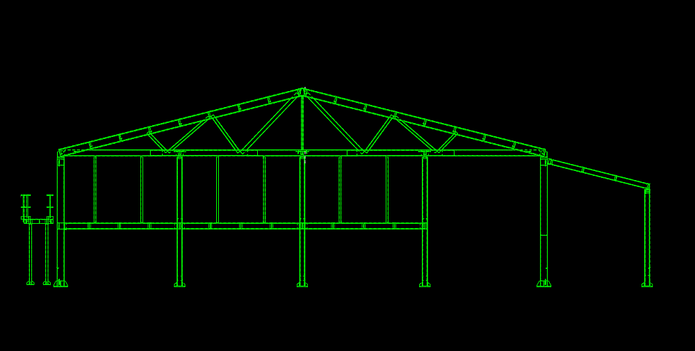

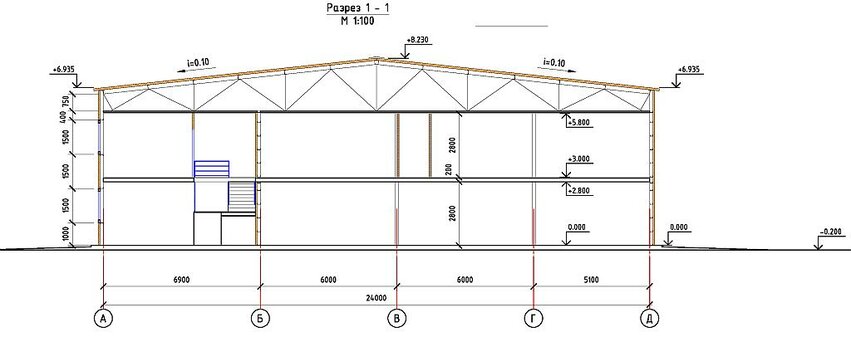

Поперечник в антресольной части

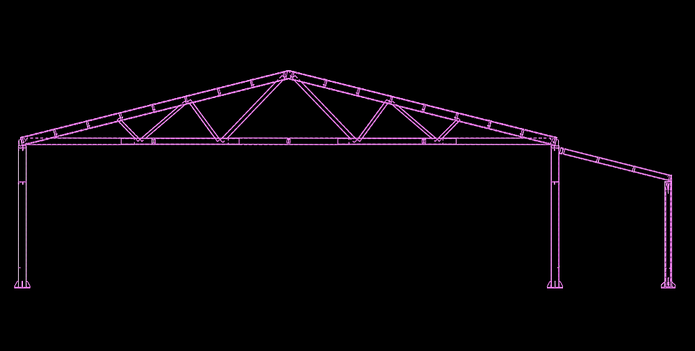

Рядовой поперечник

Район

респ. Казахстан, Алматинская обл.

Год строительства

2024

Размеры

29х40х6,05(в) м

Полезная площадь

1225 м² (общая)

Заказчик:

ТОО «ARMEX co»

Этажность

2 (антресоль)

Особенности

Перекрытие

Другие опции

Пристройка

Сейсморайон

Тип каркаса

КОМБИ: ЛСТК + ЛМК, монтаж на болтах

Цена – от 5 022 руб./м² с НДС - 22%

Получить консультацию по проекту

Характеристики

Параметр	Значение
Размеры:	основное здание 24(ш)х40(д)х6,05(в) м; пристройка (тамбур) 5(ш)х35(д)х4,4(в) м
К-во пролетов:	1
Шаг рам:	5 м
Кровля:	уклон 25%; основное здание - двускатная, пристройка - односкатная
Антресоль:	18х5 м; отметка верха +3 м; сетка колонн 5х6 м; полезная нагрузка на перекрытие 200 кг/кв.м
Воротные проемы:	под подъемно-секционные ворота 4 х 4 м – 2 шт.
Дверные проемы:	1,5 х 2,1 (в)м – 3 шт.; 0,8 х 2,1 (в)м – 2 шт.
Оконные проемы:	2,0 х 0,7 (в)м – 2 шт.; 0,7 х 0,7 (в)м – 4шт.; 2,0 х 1,5 (в)м – 5 шт.; 3,0 х 1,0 (в)м – 10 шт.
Фасадное остекление:	каркасы витражей 20(ш)х4(в) - 1 шт., 1,5(ш)х4(в) - 1 шт.

Информация

Климатические условия строительства

Снеговой район: I
Ветровой район: III
Сейсмичность: 9 баллов

Опции

Лестницы:
- наружная одномаршевая на отметку перекрытия;
- наружная стремянка на кровлю

Внутренниие перегородки:
- в основном здании - поперечная, на всю длину антресоли и высоту здания - 1 шт.;
- в пристройке - поперечные, на всю ширину и высоту здания - 2 шт.

Хочу такое здание

Конструктивные решения складского здания

Кликайте точки, чтобы рассмотреть структуру и узнать больше.

1

Комбинированный каркас

фермы покрытия, фахверки, балки перекрытия, связи, прогоны кровли и стен - из С-образных оцинкованных ЛСТК профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
колонны - из сварных двутавровых профилей (сталь С255 по ГОСТ 27772, покрытие – грунт ГФ-021 по ГОСТ 25129)

Рядовые и связевые поперечные рамы состоят из колонн постоянного сечения и ферм треугольного очертания. Пространственная жесткость обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями с предварительным натяжением.

1

2

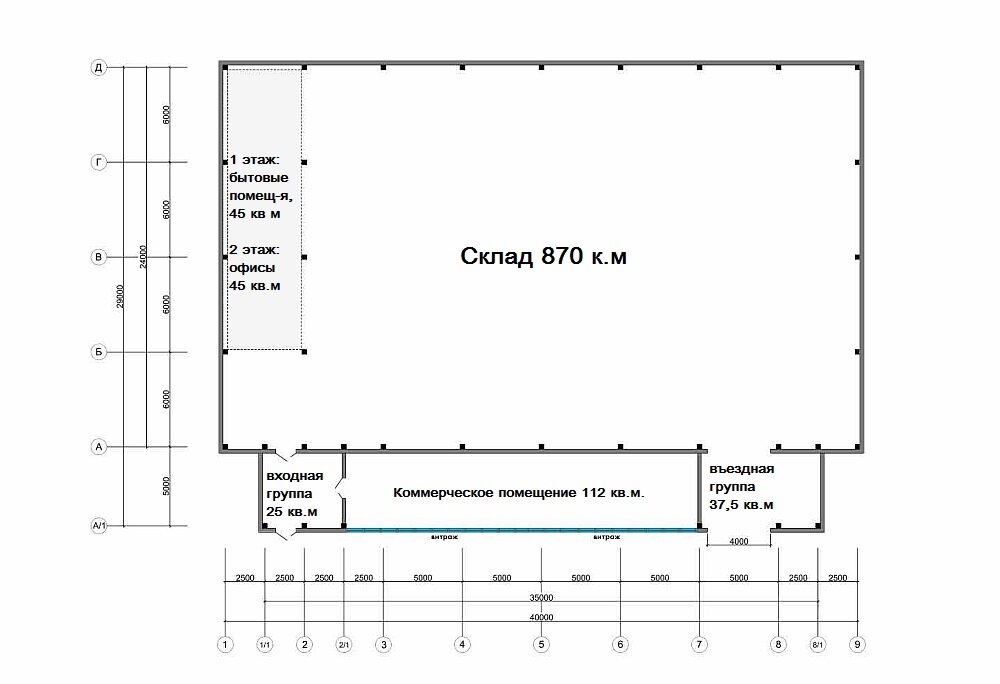

Планировка помещений

Большой свободный пролет и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать произвольным образом, а в дальнейшем – быстро и легко делать перепланировки.

3

Антресоль

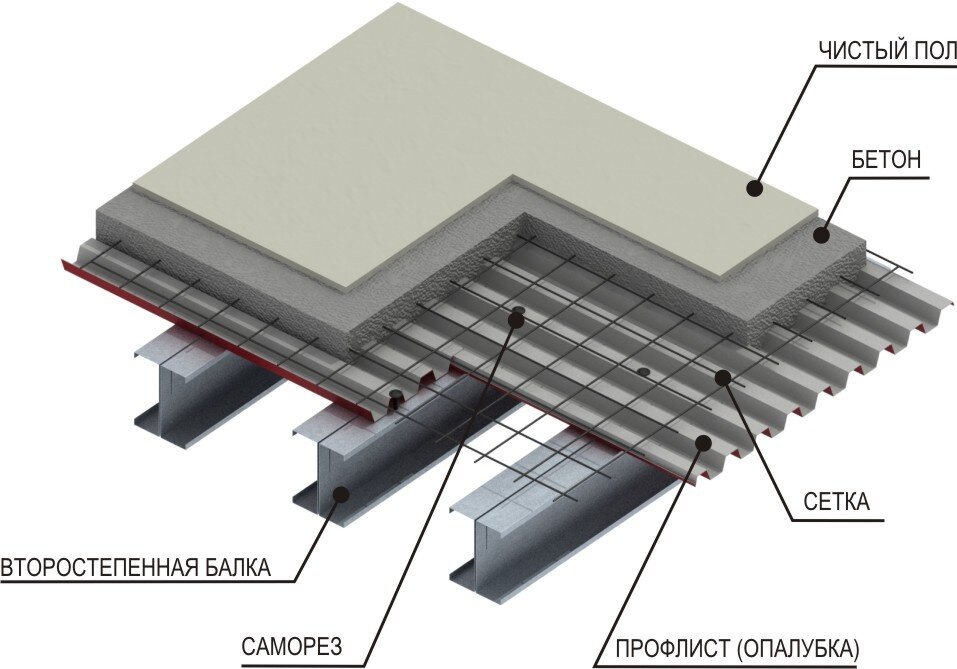

Состав перекрытия: монолитный железобетон 150 мм по несъемной опалубке из профлиста, читстый пол толщиной 50 мм

4

Ограждающие конструкции

Кровля: сэндвич панели с базальтовым сердечником толщиной 200 мм.
Стены, внутренние перегородки: сэндвич панели с базальтовым сердечником толщиной 150 м, раскладка вертикальная.

Хочу такое здание

82

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.05.2026 - 31.10.2026. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 22%		длина,м
пролет*), м	высота**), м	18	30	60	90
24	3	2 957 425	4 739 681	9 379 347	13 819 985
	4,8	3 165 454	5 072 729	10 048 442	14 790 123
	6	3 309 475	5 302 761	10 532 283	15 464 220
21	3	2 482 356	3 978 572	7 882 131	11 601 666
	4,8	2 643 380	4 236 607	8 393 206	12 353 774
	6	2 727 391	4 371 627	8 659 244	12 745 830
18	3	2 008 289	3 218 463	6 375 915	9 384 347
	4,8	2 098 301	3 362 482	6 660 957	9 804 407
	6	2 218 319	3 554 509	7 042 010	10 364 488
15	3	1 548 221	2 482 356	4 916 706	7 237 039
	4,8	1 698 243	2 721 391	5 391 774	7 937 139
	6	1 798 258	2 882 414	5 709 820	8 403 206
12	3	1 139 163	1 825 262	3 615 518	5 695 118
	4,8	1 219 175	1 953 281	3 870 555	5 696 818
	6	1 319 189	2 113 303	4 186 601	6 162 884

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Цены на быстровозводимые здания рассчитываются по запросу

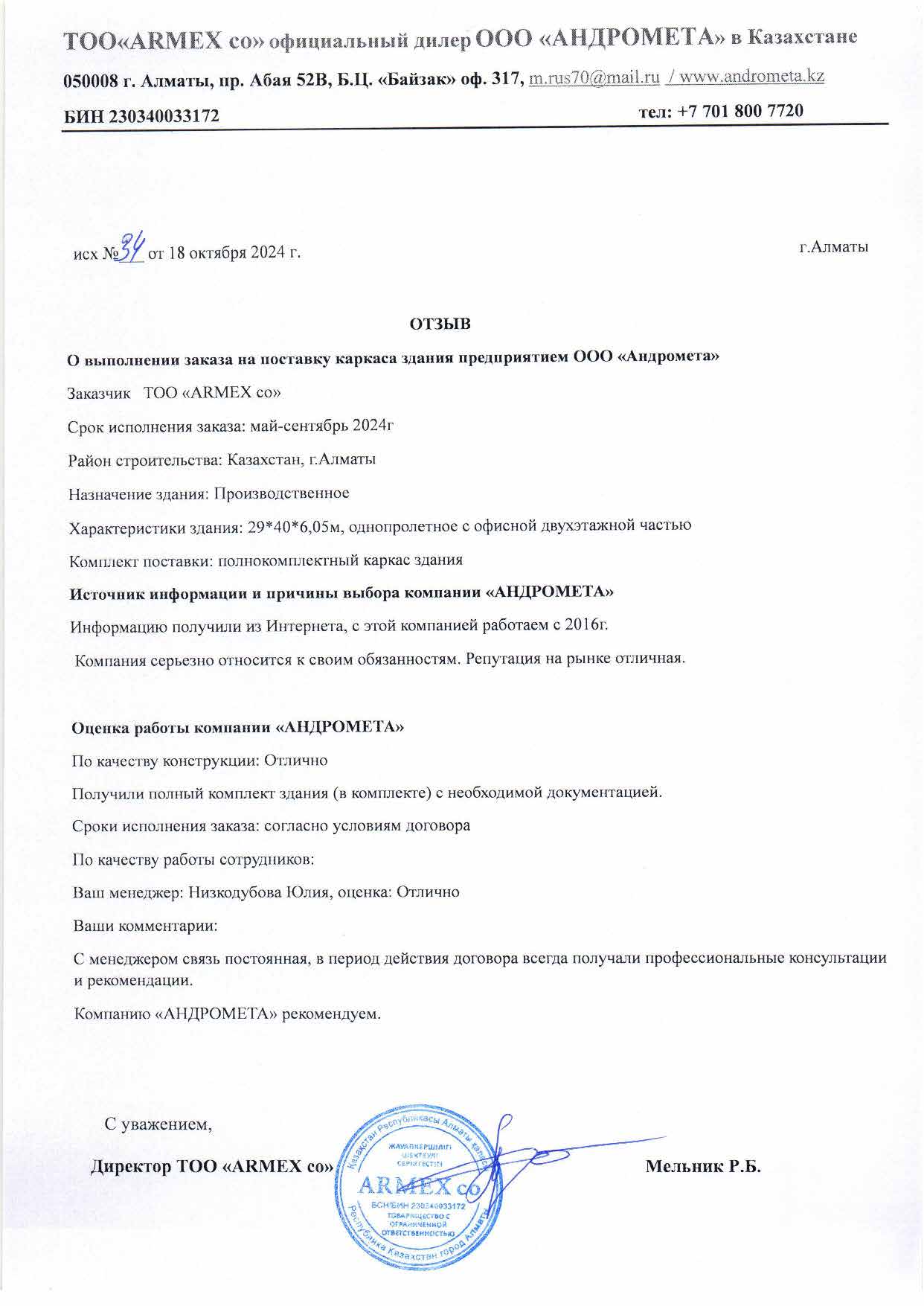

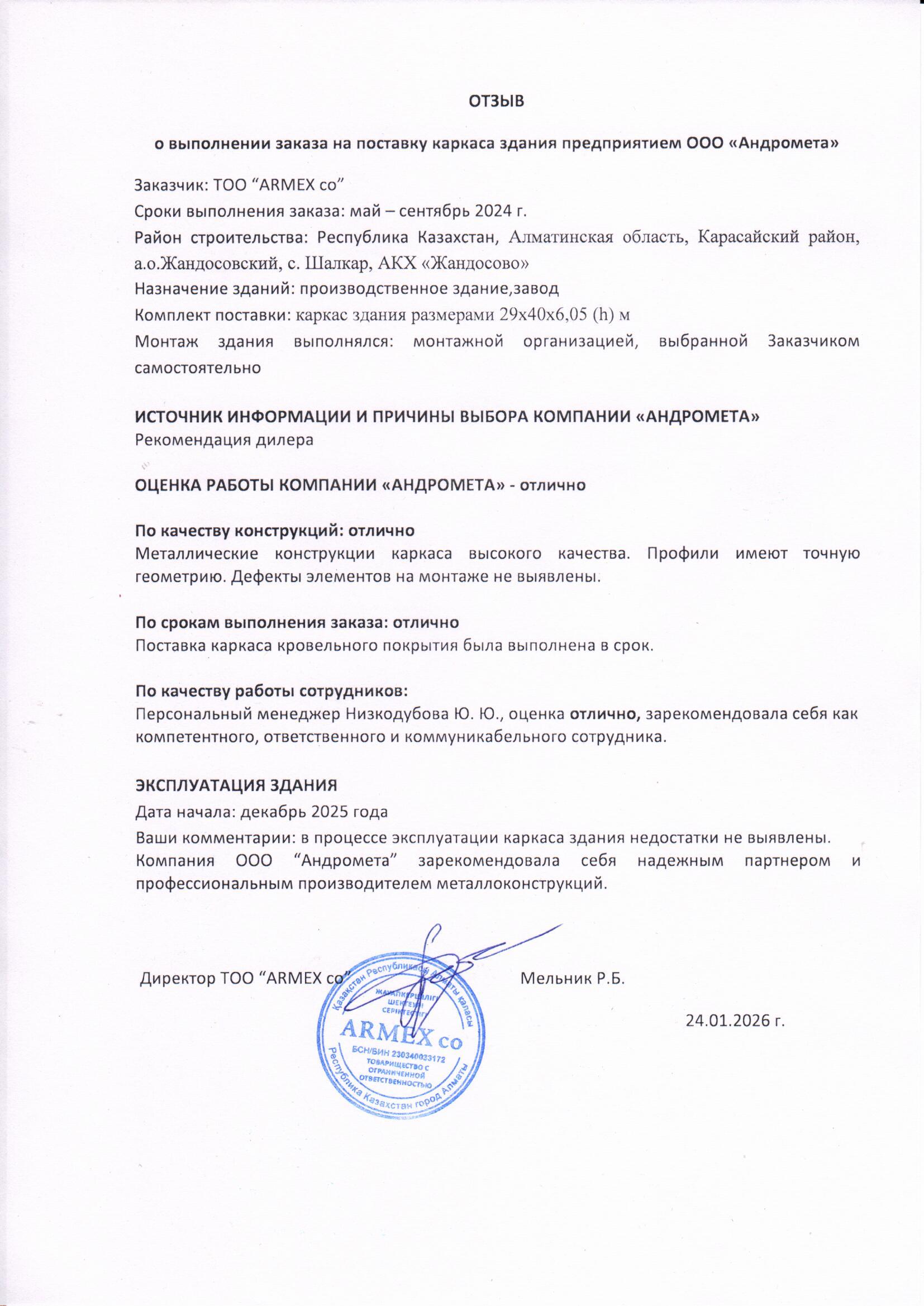

Отзыв заказчика

Работаем с 2016 года.Компания серьезно относится к своим обязанностям. Репутация на рынке отличная.

ТОО "ARMEX co"

Мельник Р.Б. - Директор

В процессе эксплуатации каркаса здания недостатки не выявлены. Оценка работы компании "Андромета" - отлично.

ТОО ARMEX co

Мельник Р.Б. - Директор

Подробнее о проекте склада

ЗМК «Андромета» связывают устойчивые партнерские отношения с бизнесом Республики Казахстан. Очередной заказ постоянного клиента, с которым завод сотрудничает более восьми лет, выполнен осенью 2024 года.

На этот раз по заданию Заказчика было спроектировано и изготовлено здание утепленного производственного склада с пристройкой и антресолями, предназначенное для эксплуатации в сейсмоактивном регионе - Алматинской области. Каркас выполнен в комбинированных металлоконструкциях, что позволило обеспечить расчетное сопротивление сейсмонагрузкам при минимальных весовых характеристиках: металлоемкость составила всего 47,8 кг/м².

Заводской склад представляет собой однопролетное здание с двускатной крышей. По одной из длинных сторон к основному объему примыкает пристройка, в которой расположены входная группа (тамбур), въездная группа с воротами 4 х 4 м и коммерческое помещение с витражным остеклением. Для размещения офисных и бытовых помещений в основном здании организована двухэтажная зона с антресолью. Доступ на антресоль предусмотрен по наружной одномаршевой лестнице. Еще одна наружная лестница, стремянка на кровлю, расположена на противоположном углу здания.

Основные несущие конструкции каркаса – поперечники, установленные с шагом 5 м и состоящие из сварных двутавровых колонн постоянного сечения и треугольных ферм с уклоном верхнего пояса 25% из оцинкованных ЛСТК профилей. Перекрытие антресоли, монолитная ж/б плита по несъемной опалубке из оцинкованного профлиста, опирается на сетку колонн и систему балок. Балки, внутренние колонны антресоли, внешние стойки пристройки и все второстепенные элементы (фахверки, прогоны, связи по покрытию, каркасы проемов и витражей) выполнены из холодногнутых оцинкованных профилей.

В целом доля ЛСТК составила около 70% общего расхода металла на каркас этого здания.

Здание будет обшито сэндвич-панелями с утеплителем на основе базальтовых волокон, которые Заказчик приобретает самостоятельно. Административно-бытовая зона в основном здании и коммерческое помещение в пристройке также будут ограждены сэндвич панелями, для установки которых в комплект каркаса входят металлические перегородки.

Строительство складов сейчас переживает бум не только в России, но и в Казахстане. Это обусловлено экономическим развитием страны, ростом оборотов внешней торговли и объемов товарного транзита. По данным казахстанского медиа-агентства "Курсив" в 2023 году площадь строящихся новых качественных складских помещений составила более трети от существующих - 470 тыс. м² против 1,3 млн. м². Алматинская область лидирует по объемам нового строительства складских комплексов и логистических центров: на ее долю приходится свыше половины возводимых объектов - 248 тыс. м².

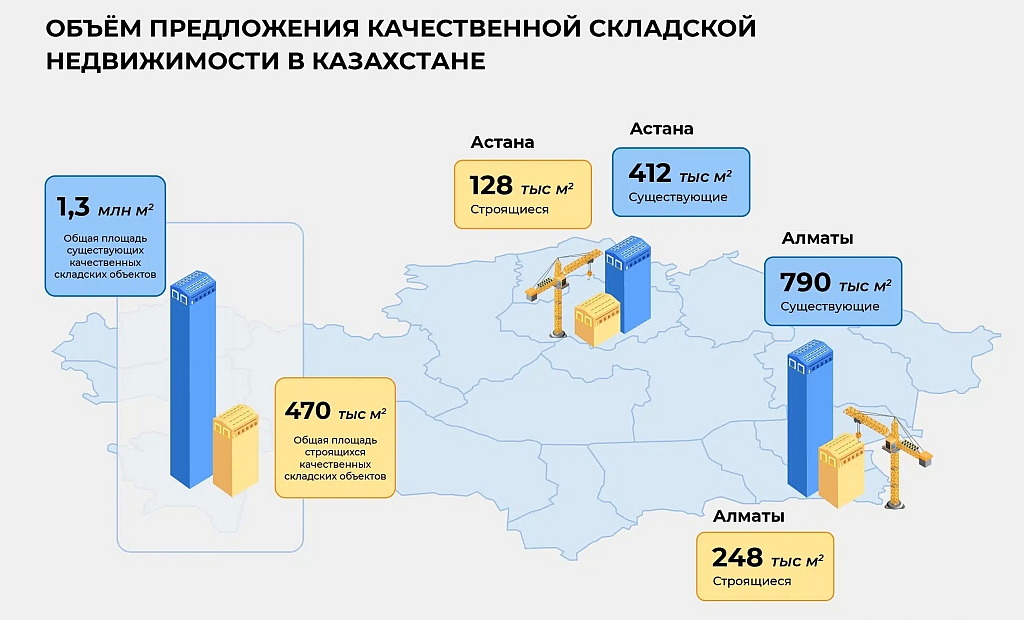

Складские площади в Казахтане: существующие и строящиеся

Источник инфографики: Медиа-агентство Курсив

Поэтому представленный на этой странице проект, разработанный специально для климатических и сейсмических условий региона, имеет большие перспективы для повторного применения. Рекомендуем также посмотреть другие проекты складов в нашем онлайн каталоге Готовые проекты.

Андромета – это надежно!

Этапы сотрудничества

ТЗ КРС иконка 1. Заключение договора

После согласования и подписания договора мы начинаем выполнение Вашего заказа строго в день получения первой предоплаты, которая оговаривается индивидуально при заключении договора.

Проект КРС иконка 2. Передача чертежей в производство

Если выбран типовой проект склада по готовым рабочим чертежам из нашего архива, этот этап занимает всего от 2 дней.

Производство КРС иконка 3. Производство каркаса склада

Хотите увидеть производство? Смотрите наш видео-тур по заводу "Андромета"!

Срок изготовления металлоконструкций склада по этому готовому проекту - от 10 дней.

Доставка КРС иконка 4. Доставка конструкций на объект

Осуществляется транспортными компаниями. Легкие и компактные конструкции СТЕРК® удобны в транспортировке, каркас этого склада будет доставлен за три рейса бортового 20-тонного грузовика.

Монтаж КРС иконка 5. Монтаж склада

Опытная бригада из 6-ти человек, владеющая навыками монтажа легких металлоконструкций и технологией сборки каркасов из ЛСТК серии СТЕРК®, может смонтироывать каркас такого склада на готовый фундамент за неделю. По просьбе заказчика мы можем порекомендовать ему проверенных монтажников из числа наших партнеров.

Эксплуатация иконка 6. Сдача склада в эксплуатацию

Срок заводской гарантии на каркасы быстровозводимых зданий из металлоконструкций от ЗМК «Андромета» - 1 год от даты начала эксплуатации или 2 года от даты изготовления конструкций.
