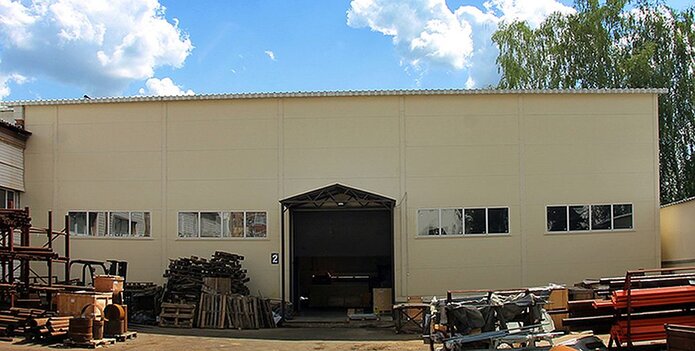

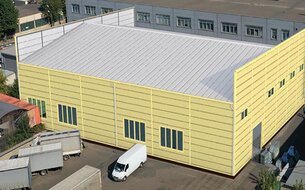

Производственное здание с краном 5 т нестандартной конфигурации

Детали проекта

Эта работа – пример сочетания индивидуального подхода к задаче клиента и отработанных технических решений, позволяющего получить оптимальный экономический результат. Мы публикуем его в качестве иллюстрации инженерных и технологических возможностей завода «Андромета».

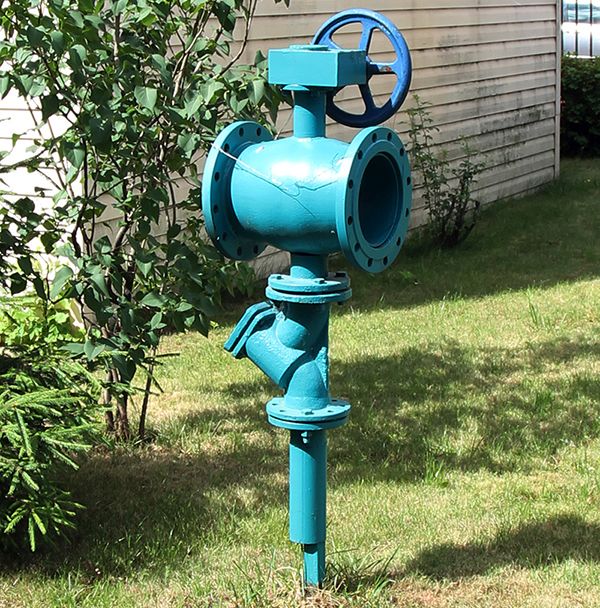

Компания выполнила заказ на проектирование и изготовление металлоконструкций ремонтно-испытательного цеха для московского предприятия, специализирующегося на производстве запорно-регулирующей арматуры для трубопроводов разных назначений. Особенность этого проекта – сложная асимметричная форма быстровозводимого здания, продиктованная необходимостью вписать его в границы отведенного земельного участка, уже частично занятого другими сооружениями. Чтобы оптимально использовать дорогостоящую подмосковную землю, Заказчик поставил задачу спроектировать здание максимально возможной площади в пределах выделенного пятна застройки.

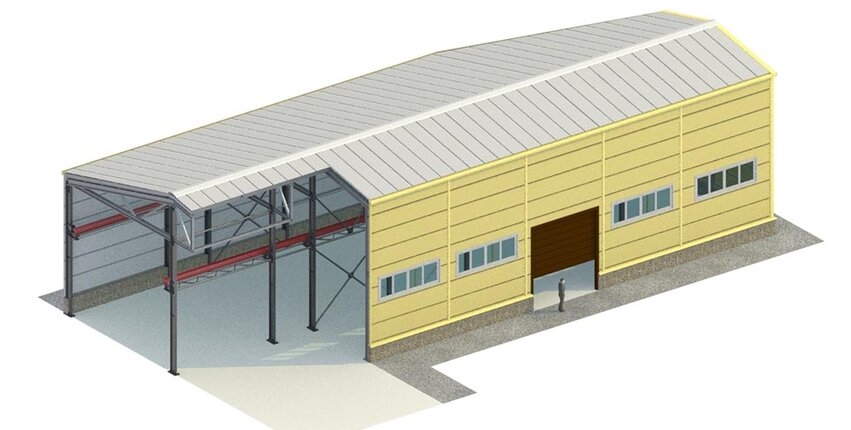

Для этого инженерам «Андрометы» пришлось разработать нетиповой проект каркаса, повторяющего в плане «неправильную» конфигурацию участка. Задача осложнялась необходимостью оснастить цех мостовым краном с пролетом, меньшим общей ширины здания. В результате получилось двухпролетное шестиугольное в плане здание со скошенным углом, для возведения которого предусмотрена установка опорных конструкций в шести разных плоскостях, в том числе одной колонны – непараллельно разбивочным осям.

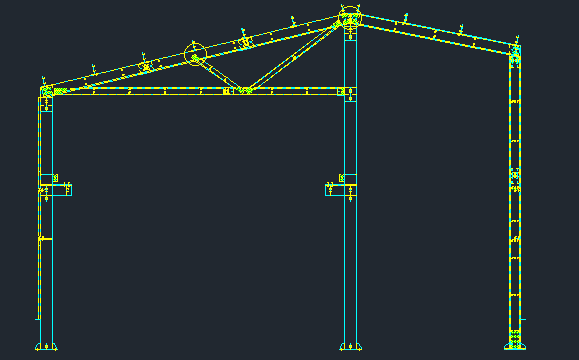

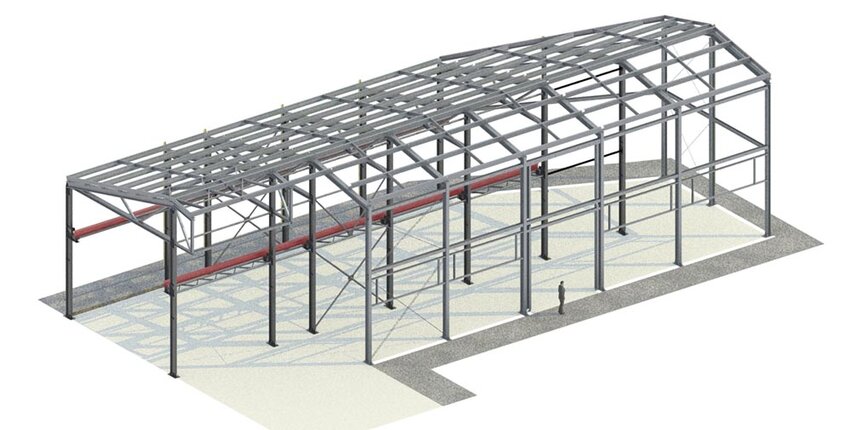

Крановое здание производственного цеха имеет рамно-связевой металлический каркас, состоящий из несимметричных двухпролетных и однопролетных поперечников, установленных с переменным шагом и жестко сопряженных с фундаментом.

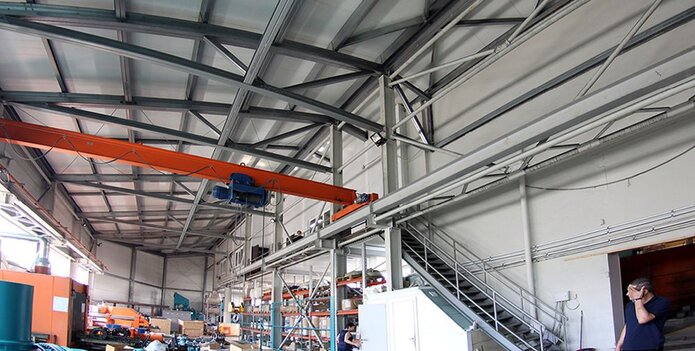

В одном из пролетов предусмотрена установка мостового крана грузоподъемностью 5 тонн, опирающегося на подкрановые балки, шарнирно сопряженные с колоннами.

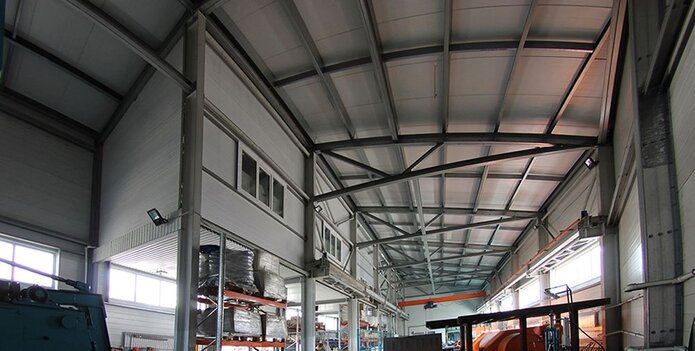

Несущие конструкции покрытия – треугольные металлические фермы и ригели – шарнирно опираются на колонны и объединены системой кровельных прогонов, установленных по разрезной схеме и участвующих в работе каркаса в качестве элементов жесткости.

Устойчивость конструкции в продольном направлении обеспечивает связевой блок, соединяющий два внутренних двухпролетных поперечника системой жестких вертикальных и гибких горизонтальных связей.

Для снижения расхода стали, а значит и цены металлоконструкций для Заказчика при проектировании каркаса было применено комбинированное решение: сочетание сварных металлоконструкций и более легких и эффективных элементов из оцинкованных ЛСТК профилей. Колонны в крановом пролете выполнены из сварных двутавров постоянного сечения, подкрановые балки – из прокатных широкополочных двутавров. Остальные элементы (кровельные конструкции, внешние колонны бескранового пролета, фахверк) изготовлены из холодногнутых С-образных профилей.

При всей нестандартности этого проекта конструкторы «Андрометы» максимально использовали типовые конструктивные элементы и узлы, чтобы оптимизировать процессы производства и последующего монтажа металлоконструкций. А если Ваше здание имеет стандартную конфигурацию, оно может быть выполнено в рамках серийных решений СТЕРК® или по одному из готовых проектов, размещенных в нашем онлайн каталоге. Это позволит Вам сэкономить самый дорогой ресурс – время, и быстрее перейти от инвестиционной стадии к генерации прибыли.

Андромета – это надежно!

Этапы сотрудничества

1. Заключение договора

После согласования и подписания договора мы начинаем выполнение Вашего заказа строго в день получения первой предоплаты, которая оговаривается индивидуально при заключении договора.

2. Передача чертежей в производство

Если выбран типовой проект производственного здания по готовым рабочим чертежам из нашего архива, этот этап занимает всего от 2 дней.

3. Изготовление каркаса производственного здания

Хотите увидеть производство? Смотрите наш видео-тур по заводу "Андромета"!

Срок изготовления металлоконструкций цеха с кран-балкой по этому готовому проекту - от 2 недель.

4. Доставка конструкций на объект

Осуществляется транспортными компаниями.

Каркас этого кранового промздания будет доставлен двумя рейсами бортового 20-тонного грузовика.

5. Монтаж

Опытная бригада из 6-ти человек, владеющая навыками монтажа легких металлоконструкций, может смонтировать каркас такого производственного здания на готовый фундамент за 3-4 дня. По просьбе заказчика мы можем порекомендовать ему проверенных монтажников из числа наших партнеров.

6. Сдача кранового здания в эксплуатацию

Срок заводской гарантии на каркасы быстровозводимых зданий из металлоконструкций от ЗМК «Андромета» - 1 год от даты начала эксплуатации или 2 года от даты изготовления конструкций.
