Производственный холодильный склад 1440 м²

Производственный холодильный склад 1440 м<sup>2</sup> из металлоконструкций

Визуализация проекта

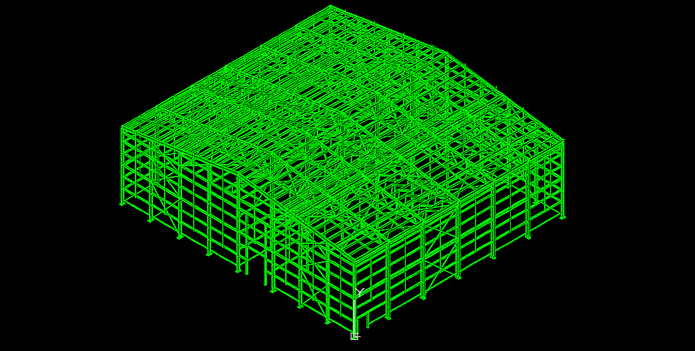

3D модель каркаса

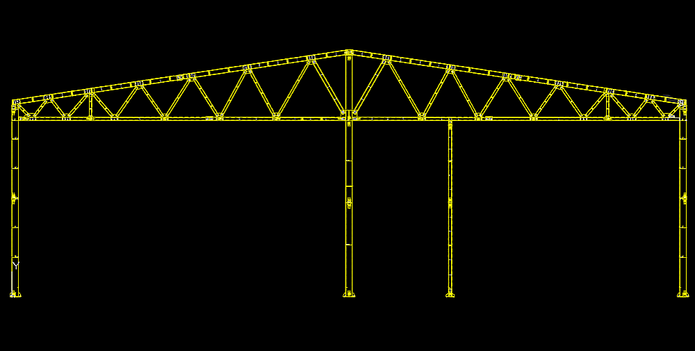

Поперечник

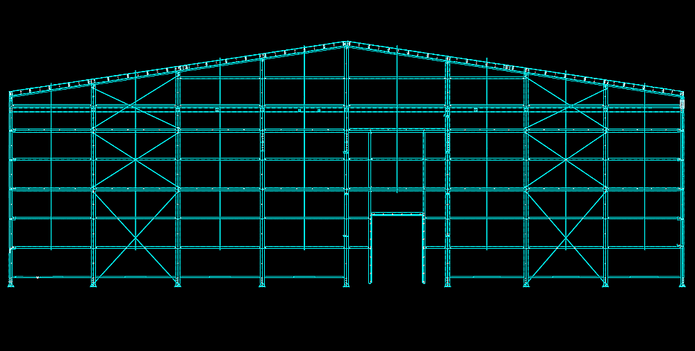

Фахверк

Район

Краснодарский край

Год строительства

2024

Размеры

40х36х10(в) м

Полезная площадь

1 440 м²

Продукты:

фрукты, ягоды

Ёмкость камер:

6650 м³

Особенности

Другие опции

Сейсморайон

Тип каркаса

КОМБИ: ЛСТК + ЛМК, монтаж на болтах

Цена – от 5 022 руб./м² с НДС - 22%

Получить консультацию по проекту

Характеристики

Параметр	Значение
Размеры:	40(ш) х 36(д) х 10(в) м
Полезная площадь:	1 440 м², в т.ч.: холодильные камеры 720 м² производственные помещения 504 м² коридор 216 м²
К-во и емкость холодильных камер:	1660 м³ - 4 шт.
Пролеты:	3 (14 м + 6 м +20 м)
Этажность:	1
Шаг рам:	6 м
Кровля:	двускатная, уклон 15%
Каркас воротного проема:	под подъемно-секционные ворота 3,0 х 4,0 (h)м по торцу здания
Каркас дверного проема:	1,5х2,1м по продольной стороне здания

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: 140 кг/м²Расчетная ветровая нагрузка: 48 кг/м²Сейсмичность: 8 баллов

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Дополнительные конструкции

Балки для крепления воздухоохладителей: сдвоенные с перемычками в пролете шириной 20м, расстояние между балками 1м, расстояние от внутренней стены 1,2 м, расчетные нагрузки от оборудования общем весом 1 т в каждой из 4-х камер

Хочу такое здание

Конструктивные решения холодильника

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

Комбинированный каркас

фермы покрытия, часть внутренних колонн, стойки и балки фахверка, связи, прогоны кровли и стен - из холодногнутых оцинкованных ЛСТК профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
внешние, угловые и часть внутренних колонн - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27772, покрытие – грунт ГФ-021 по ГОСТ 25129 толщиной 40 мм).

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

Буклет Здания со стальными каркасами комбинированного типа

1

2

Теплоизоляция холодильных камер

Сэндвич-панели PIR утеплителем 150 мм

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!

3

Ограждающие конструкции

Кровля: профлист НС35 из оцинкованной и окрашенной стали (возможна замена профилированного листа кровли на кровельные сэндвич-панели с минераловатным утеплителем толщиной 150 мм.)

Подшивка потолка (вне зоны холодильных камер): стеновая сэндвич-панель с PIR утеплителем толщиной 100 мм

Стены:

стеновая сэндвич-панель с PIR утеплителем толщиной 100 мм (предусмотрена возможность обшивки стен сэндвич-панелями как по внешним, так и по внутренним граням каркаса)
фронтоны покрытия по торцим - предусмотрена возможность обшивки профлистом С8

Хочу такое здание

64

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.05.2026 - 31.10.2026. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 22%		длина,м
пролет*), м	высота**), м	18	30	60	90
24	3	2 957 425	4 739 681	9 379 347	13 819 985
	4,8	3 165 454	5 072 729	10 048 442	14 790 123
	6	3 309 475	5 302 761	10 532 283	15 464 220
21	3	2 482 356	3 978 572	7 882 131	11 601 666
	4,8	2 643 380	4 236 607	8 393 206	12 353 774
	6	2 727 391	4 371 627	8 659 244	12 745 830
18	3	2 008 289	3 218 463	6 375 915	9 384 347
	4,8	2 098 301	3 362 482	6 660 957	9 804 407
	6	2 218 319	3 554 509	7 042 010	10 364 488
15	3	1 548 221	2 482 356	4 916 706	7 237 039
	4,8	1 698 243	2 721 391	5 391 774	7 937 139
	6	1 798 258	2 882 414	5 709 820	8 403 206
12	3	1 139 163	1 825 262	3 615 518	5 695 118
	4,8	1 219 175	1 953 281	3 870 555	5 696 818
	6	1 319 189	2 113 303	4 186 601	6 162 884

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Цены на быстровозводимые здания рассчитываются по запросу

Детали проекта производственного холодильного склада

Представляем проект холодильного склада для фруктов, выполненный конструкторским отделом компании «Андромета» в 2022 г. и реализованный нашим же заводом в металле в 2024 г.Объект входит в состав производственного комплекса, специализирующегося на изготовлении и поставке фруктовых начинок и других высококачественных натуральных ингредиентов для выпечки и кондитерских изделий.

Здание холодильника включает две функциональных зоны, разделенные технологическим коридором: холодильные камеры общим объемом 6650 м³ и производствено-складские помещения общей полезной площадью 504 м², предназначенные для кратковременного хранения сырья, а также его сортировки и упаковки перед закладой в холодильные камеры.

Исходя из технологического проекта Заказчика, планировка здания – асимметричная, что обусловило и конструктивные решения каркаса, состоящего из трех пролетов разной ширины: 20 м для зоны холодильных камер, 14 м для производственных помещений и 6 м – для коридора.

Каркас холодильника выполнен из комбинированных металлоконструкций, что позволило Заказчику ощутимо сэкономить на их стоимости, трудозатратах монтажа металлоконструкций и объемах крановых работ.

Проект холодильного склада выполнен на основе типовых технических решений, разработанных компанией «Андромета» для строительства промышленных фруктохранилищ в 2008 г., и с тех пор постоянно применяемых на практике. На сегодняшний день число объектов, построенных на базе этого конструктива, измеряется десятками.
Некоторые из них представлены в этом видео.
Подобные описания и харакатеристки этих объектов Вы найдете в разделе «Проекты складов» онлайн-каталога «Готовые проекты быстровозводимых зданий».

Этапы сотрудничества

ТЗ КРС иконка 1. Заключение договора

После согласования и подписания договора мы начинаем выполнение Вашего заказа строго в день получения первой предоплаты, которая оговаривается индивидуально при заключении договора.

Проект КРС иконка 2. Передача чертежей в производство

Если выбран проект холодильника по готовым рабочим чертежам из нашего архива, этот этап занимает всего от 2 дней.

Производство КРС иконка 3. Производство каркаса холодильного склада

Хотите увидеть производство? Смотрите наш видео-тур по заводу "Андромета"!

Срок изготовления металлоконструкций холодильника по этому готовому проекту - от 10 дней.

Доставка КРС иконка 4. Доставка конструкций на объект

Осуществляется транспортными компаниями. Легкие и компактные конструкции СТЕРК® удобны в транспортировке, каркас этого холодильника будет доставлен за 4 рейса бортового 20-тонного грузовика.

Монтаж КРС иконка 5. Монтаж холодильника

Опытная бригада из 6-ти человек, владеющая навыками монтажа легких металлоконструкций и технологией сборки каркасов из ЛСТК серии СТЕРК®, может смонтироывать каркас такого холодильного склада на готовый фундамент за неделю. По просьбе заказчика мы можем порекомендовать ему проверенных монтажников из числа наших партнеров.

Эксплуатация иконка 6. Сдача холодильника в эксплуатацию

Срок заводской гарантии на каркасы быстровозводимых зданий из металлоконструкций от ЗМК «Андромета» - 1 год от даты начала эксплуатации или 2 года от даты изготовления конструкций.
