Опубликован проект кранового промздания нестандартной конфигурации

ЗМК «Андромета» выполнил заказ на проектирование и изготовление металлоконструкций ремонтно-испытательного цеха для московского предприятия, специализирующегося на производстве запорно-регулирующей арматуры для трубопроводов разных назначений.

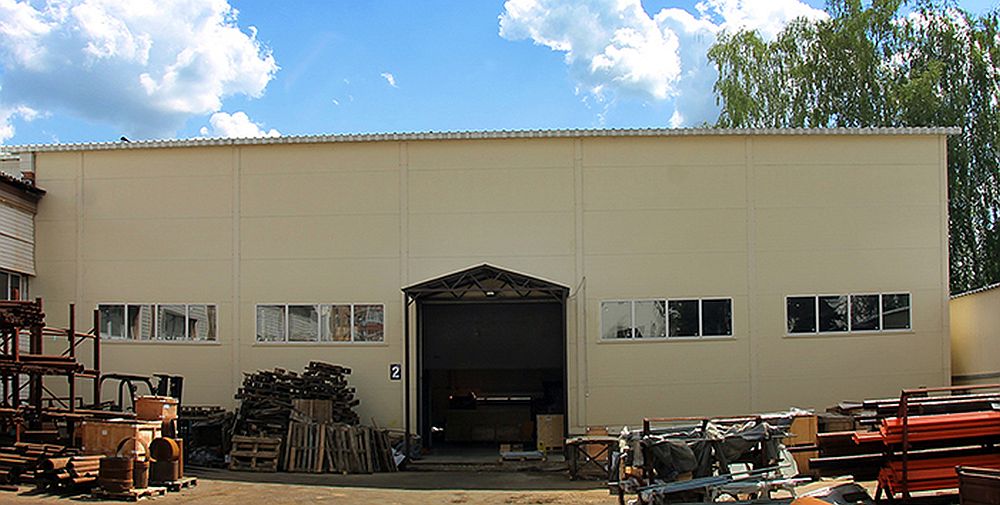

Особенность этого проекта – сложная асимметричная форма быстровозводимого здания, продиктованная необходимостью вписать его в границы отведенного земельного участка, уже частично занятого другими сооружениями. Чтобы оптимально использовать дорогостоящую подмосковную землю, Заказчик поставил задачу спроектировать здание максимально возможной площади в пределах выделенного пятна застройки.

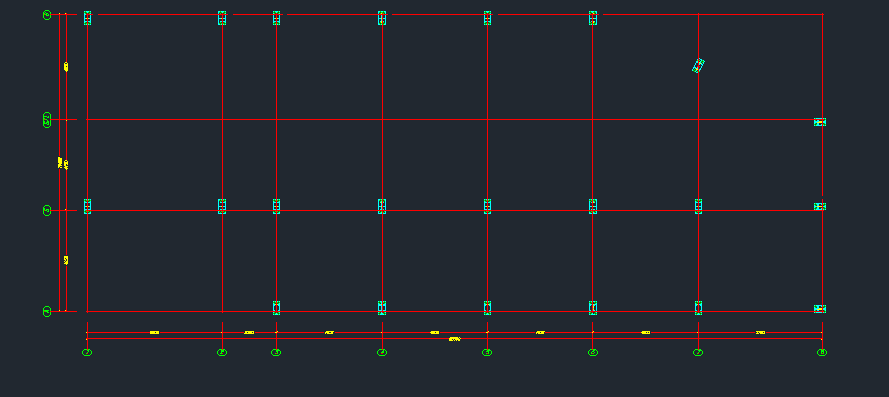

Для этого инженерам «Андрометы» пришлось разработать нетиповой проект каркаса, повторяющего в плане «неправильную» конфигурацию участка. Задача осложнялась необходимостью оснастить цех мостовым краном с пролетом, меньшим общей ширины здания. В результате получилось двухпролетное шестиугольное в плане здание со скошенным углом, для возведения которого предусмотрена установка опорных конструкций в шести разных плоскостях, в том числе одной колонны – непараллельно разбивочным осям.

Характеристики кранового здания

Конструктивные решения

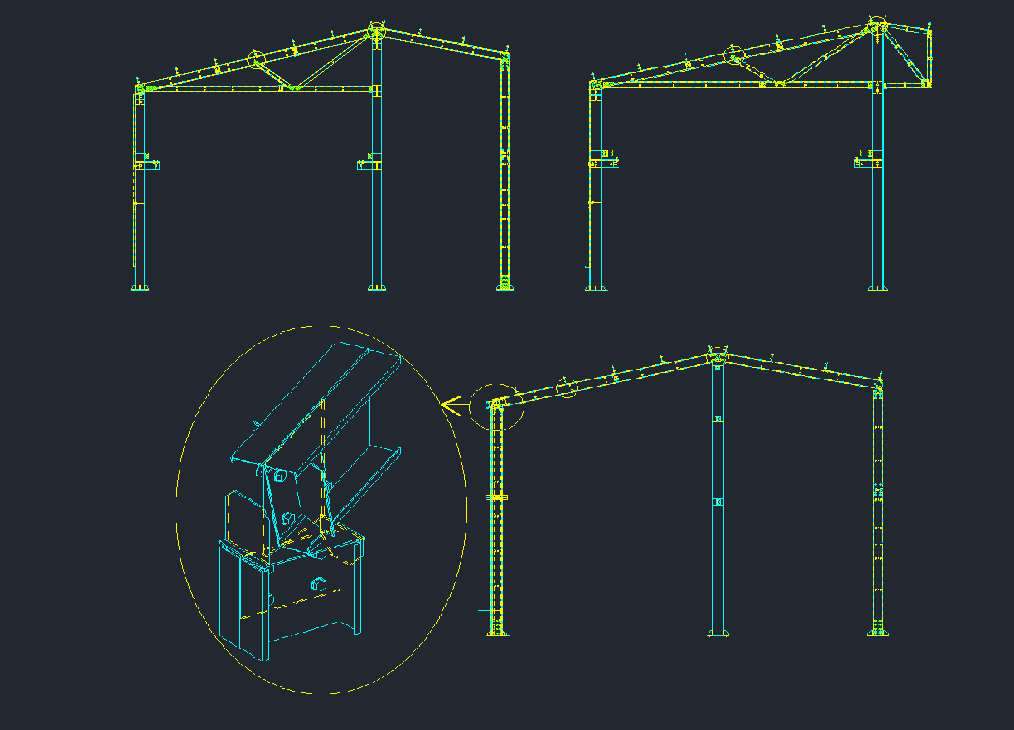

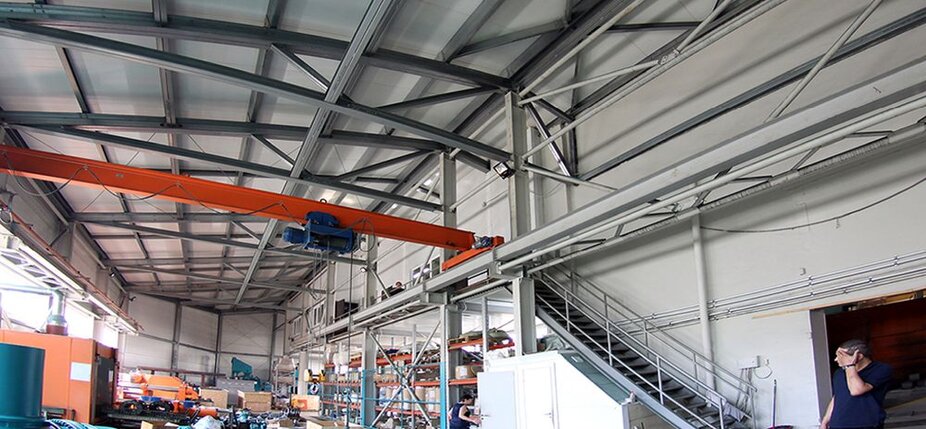

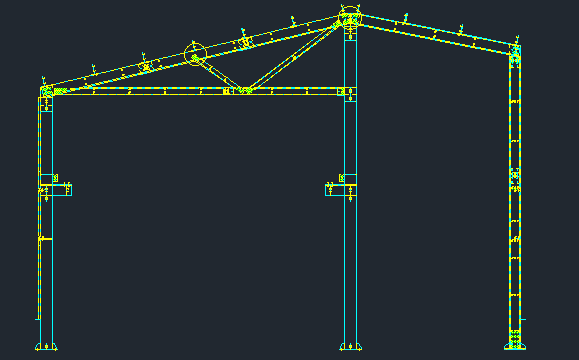

Крановое здание производственного цеха имеет рамно-связевой металлический каркас, состоящий из несимметричных двухпролетных и однопролетных поперечников, установленных с переменным шагом и жестко сопряженных с фундаментом. В одном из пролетов предусмотрена установка мостового крана грузоподъемностью 5 тонн, опирающегося на подкрановые балки, шарнирно сопряженные с колоннами.

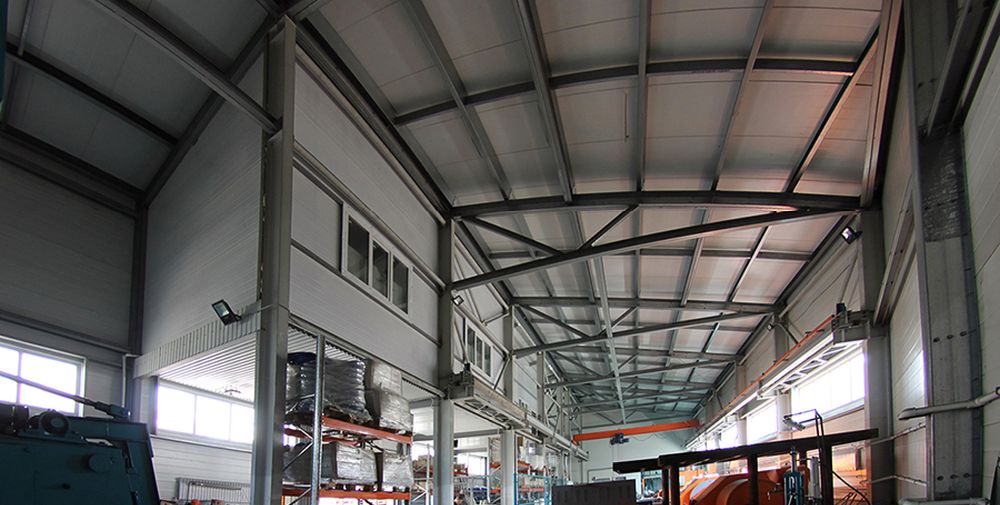

Несущие конструкции покрытия – треугольные металлические фермы и ригели – шарнирно опираются на колонны и объединены системой кровельных прогонов, установленных по разрезной схеме и участвующих в работе каркаса в качестве элементов жесткости. Устойчивость конструкции в продольном направлении обеспечивает связевой блок, соединяющий два внутренних двухпролетных поперечника системой жестких вертикальных и гибких горизонтальных связей.

Для снижения расхода стали, а значит и цены металлоконструкций для Заказчика при проектировании каркаса было применено комбинированное решение: сочетание сварных металлоконструкций и более легких и эффективных элементов из оцинкованных ЛСТК профилей. Колонны в крановом пролете выполнены из сварных двутавров постоянного сечения, подкрановые балки – из прокатных широкополочных двутавров. Остальные элементы (кровельные конструкции, внешние колонны бескранового пролета, фахверк) изготовлены из холодногнутых С-образных профилей.

При всей нестандартности этого проекта конструкторы «Андрометы» максимально использовали типовые конструктивные элементы и узлы, чтобы оптимизировать процессы производства и последующего монтажа металлоконструкций. Эта работа – пример сочетания индивидуального подхода к задаче клиента и отработанных технических решений, позволяющего получить оптимальный экономический результат. Мы опубликовали его в качестве иллюстрации инженерных и технологических возможностей завода «Андромета».

А если Ваше здание имеет стандартную конфигурацию, оно может быть выполнено в рамках серийных решений СТЕРК® или по одному из готовых проектов, размещенных в нашем онлайн каталоге. Это позволит Вам сэкономить самый дорогой ресурс – время, и быстрее перейти от инвестиционной стадии к генерации прибыли.
