Вы на сайте ведущего российского производителя строительных металлоконструкций «Андромета». Здесь можно без посредников купить ангар металлический быстровозводимый утепленный, цена строительства и дальнейшего владения которым Вас порадует. Сэкономив до 25% на нулевом цикле, стоимости монтажа, доставке конструкций, аренде стройтехники и мероприятиях по защите от огня и коррозии, вы получите прочное и надежное сооружение, которое десятилетиями будет служить без капремонта. Мы предлагаем быстровозводимые утепленные ангары, цена которых включает несущий каркас, а также (в случае заказа полнокомплектного здания) ограждающие конструкции на выбор: полистовые сборки (профлист, рулонный минватный утеплитель) или сэндвич панели разных типов (базальт, PIR, PUR). Если нужен ангар быстровозводимый утепленный под ключ, поможем организовать монтаж силами партнерской строительной компании. Можно заказать ангар по готовому проекту или в индивидуальном исполнении.
Быстровозводимые теплые ангары: примеры из практики наших заказчиков
Склад горючих материалов
Московская область, г.Домодедово
2019 г.
15 х 90 х 6(h) м
1350 кв.м
Цех металлообработки 18 х 30 х 6 м
Тульская область
2015 г.
18 х 30 х 6 (h) м
540 кв.м

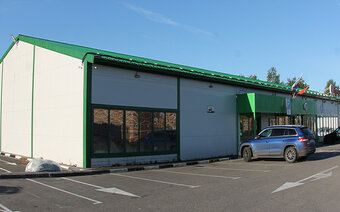

Торговое здание. Проект L
Московская область, г.Щелково
2018
18 х 48 х 3,6 м
864 кв.м
Быстровозводимый теплый ангар серии СТЕРК®
-
!
Базовая конфигурация СТЕРК®
-
1
Ширина пролета
![img]()
-
2
Полезная высота
![img]()
-
3
Шаг рам
![img]()
-
4
Базы колонн
![img]()
-
5
Колонна
![img]()
-
6
Ферма
![img]()
-
7
Рядовая рама
![img]()
-
8
Связевой блок
![img]()
-
9
Гибкие связи
![img]()
-
10
Жесткие связи по покрытию
![img]()
-
11
Фахверк
![img]()
-
12
Стеновая прогонная система
![img]()
-
13
Кровельная прогонная система
![img]()
-
14
Каркасы проемов
![img]()
-
15
Ограждающие конструкции кровли
![img]()
-
16
Ограждающие конструкции стен
![img]()
-
17
Простой монтаж коммуникаций
![img]()
!
Конструкция ангара серии СТЕРК® создавалась нашими инженерами в тесной кооперации с практиками – стройподрядными организациями, с пониманием их реальных технических потребностей и ожиданий. Мы разработали дружественный конструктив, монтаж которого сводится к последовательности несложных операций по соединению готовых заводских деталей болтами и саморезами. Технологию сборки быстро освоит даже не слишком опытный монтажник, а профессионалы в Москве и по всей России, однажды попробовав работать со СТЕРК®, становятся его фанатами и нашими постоянными клиентами. Мы учли и потребности будущих владельцев зданий, организовав все необходимое для удобного и малозатратного обустройства помещений. Конструктивно предусмотрена прокладка трубопроводов и кабелей непосредственно по фермам без дополнительных опор, исключена необходимость дополнительной защиты от коррозии (полностью оцинкованный каркас) и огня (предел огнестойкости незащищенных конструкций СТЕРК® - R15). За счет этих конструктивных мероприятий Вы получаете ангар утепленный быстровозводимый, цена которого по совокупности затрат на 20-25% ниже аналогов. Буклет Серия СТЕРК
1
Ширина пролета
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
Если необходим ангар с большей шириной пролета, вместо серийной конфигурации СТЕРК мы изготовим для вас каркас со сварными рамами.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
2
Полезная высота
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм. Высоты серийных зданий СТЕРК варьируются в диапазоне:
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения).
- При необходимости большей высоты ангара применяются комбинированные решения: сочетание сварных колонн и ферм из холодногнутых профилей
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
3
Шаг рам
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.
При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
4
Базы колонн
Сварные, из стали марки С255 по ГОСТ 27772
Соединение с колоннами – на болтах нормальной прочности
Крепление к фундаменту – на анкерных болтах
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
5
Колонна
Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
6
Ферма
- Бесфасонные узлы примыкания раскосов к поясам.
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Уклон – 25%.
Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются не только в серийных каркасах, но в различных комбинированных системах.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
7
Рядовая рама
- Сопряжение колонн с фермой – шарнирное
- Сопряжение с фундаментом – жесткое
- Все соединения – на болтах нормальной прочности, сварка исключена!
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
8
Связевой блок
Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
9
Гибкие связи
Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
10
Жесткие связи по покрытию
В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
11
Фахверк
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
12
Стеновая прогонная система
Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
13
Кровельная прогонная система
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
14
Каркасы проемов
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
15
Ограждающие конструкции кровли
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
16
Ограждающие конструкции стен
Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
Коммерческие здания на стальных каркасах (альбом-презентация)
17
Простой монтаж коммуникаций
Фермы из холодногнутых профилей СТЕРК® не требуют модификаций и усиления для монтажа разнообразных инженерных сетей: воздуховодов, силовых и слаботочных электрокабелей и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.
Серийные фермы СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
Быстровозводимые теплые ангары: цена и условия поставки
- Цена и срок выполнения заказа зависят от степени его нестандартности (индивидуальный ангар или по готовому проекту), размеров здания, выбранного варианта комплектации.
- Чтобы купить ангар металлический быстровозводимый утепленный, начните с запроса на расчет актуальной цены. Сейчас рыночные котировки металла быстро растут, поэтому мы рассчитаем цену металлокаркаса на день вашего обращения, и она будет твердо зафиксирована в договоре, если мы заключим его в период актуальности коммерческого предложения.
Не откладывайте, звоните прямо сейчас: 8 800 5555 166!
Отзывы
Поскольку здание имело серийные размеры каркаса, мой заказ был выполнен очень быстро: в середине декабря был заключен договор, а в январе конструкции уже были отгружены.
Мовсисян А.Р. – индивидуальный предприниматель
По качеству конструкций – отлично. Преимущества – срок сборки. Недостатки – не выявлены
ООО «Биотех-Ц»
С.В.Горелова – директор
Для нужд компании необходимо было построить здание склада, желательно в короткие сроки. Фактический срок поставки - на 1 неделю меньше договорного.
ООО «Ремэкспо»
И.Г.Катранов – Главный инженер
!
Как сэкономить: быстровозводимые утепленные ангары по каталогу
На нашем сайте есть база выполненных проектов, многие из которых клиенты часто выбирают для повторного применения. Онлайн-каталог содержит более 300 зданий площадью от нескольких десятков до нескольких тысяч квадратных метров. На странице каждого проекта – детальная техническая информация, схемы, описание и фото реального объекта, который вы можете воспроизвести на своей площадке. Если выбрать по каталогу готовый быстровозводимый теплый ангар, его цена и срок поставки будут ниже, поскольку трудоемкий этап проектных работ уже выполнен.
