Заказ профиля

Ангар 12х20х6 м

Район
Тверская область
Год строительства
2018
Размеры
12х20х6 м
Полезная площадь
240 кв.м
Тип каркаса
СТЕРК®: каркас из ЛСТК рамного типа
Цена – от 5 061 руб./м2 с НДС

Характеристики

Параметр Значение
Назначение: спортивный зал
К-во пролетов: 1
Этажность: 1
Шаг рам: 5 м
Кровля: двускатная, уклон 25%
Двери : 1,5 х 2,1(h)м – 2 шт. по обоим торцам здания
Варианты поставки:  1) комплект каркаса с крепежом и анкерами
2) полнокомплектное здание (каркас + ограждающие конструкции)

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

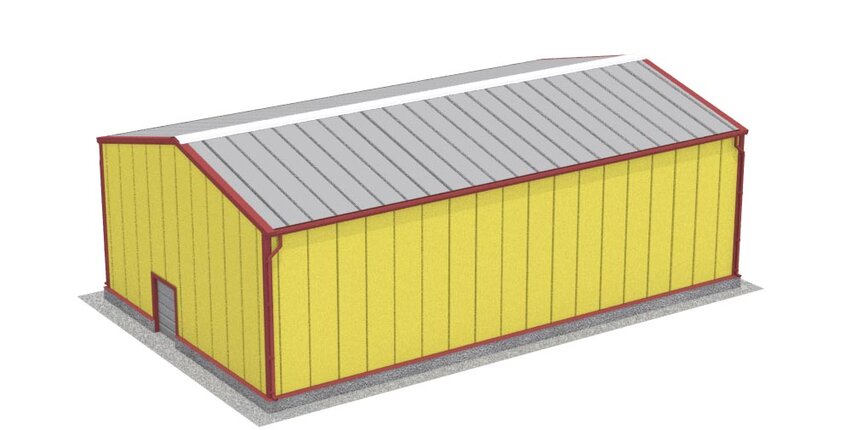

Конструктивные решения ангара 12х20х6 м

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

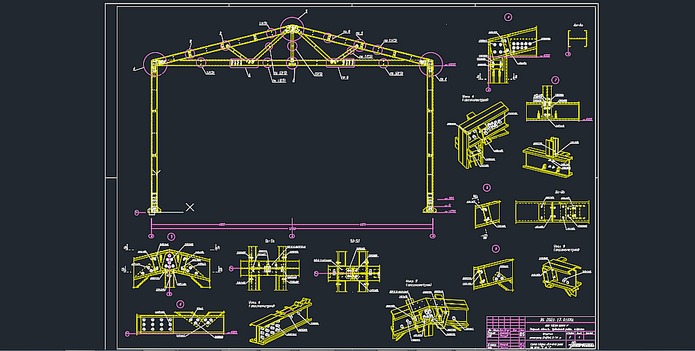

Каркас серии СТЕРК®

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

1
2
Ограждающие конструкции кровли

Полистовая 3-слойная сборка: кровельный профлист, мембрана «Folder Comfort», базальтовый утеплитель толщиной 50 мм, базальтовый утеплитель толщиной 100 мм с фольгированной поверхностью (обращенной внутрь здания), стеновой профлист (монтируется по верхним поясам ферм покрытия)

3
Ограждающие конструкции стен

Полистовая 3-слойная сборка: стеновой профлист, базальтовый утеплитель толщиной 50 мм, базальтовый утеплитель толщиной 100 мм с фольгированной поверхностью (обращенной внутрь здания), стеновой профлист

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Ангар 12х26х6 м: о проекте

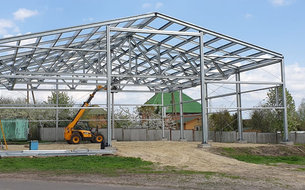

Строительство ангара зимой 2017/18

Утепленный каркасный ангар из ЛСТК серии СТЕРК® размерами 12 х 20 х 6 м – универсальное здание, входящее в число часто заказываемых продуктов завода «Андромета». Эта недорогая и функциональная модель ангара находит самые разные применения: в ней можно разместить и небольшой быстровозводимый цех или мастерскую, и складские помещения, и автосервис. А здание, представленное на этой странице, имеет спортивное назначение. Оно было изготовлено по заказу спортивно-охотничьей базы из Тверской области. Не секрет, что охота не всегда бывает удачной, и чтобы даже в этом случае дать клиентам возможность отдохнуть с пользой и удовольствием, владельцы охотхозяйства решили оборудовать небольшой быстровозводимый спортивный зал для гостей.

Исходя из заданных клиентом размеров здания, конструкторы ЗМК «Андромета» выполнили незначительную адаптацию серийного решения СТЕРК®. Для ангара длиной 20 м было рациональнее расположить поперечники с шагом 5м вместо стандартного 6-метрового шага. Это позволило обеспечить лучшую пространственную устойчивость и унифицировать элементы каркаса, а значит упростить работу монтажников. Количество и конструкция рам остались стандартными, то есть весовые характеристики каркаса не ухудшились по сравнению с серийным. Рамы состоят из треугольных ферм и колонн из оцинкованных ЛСТК профилей с бесфасоночными соединительными узлами, что облегчает конструкцию и увеличивает срок ее службы благодаря отсутствию чернометаллических элементов, подверженных коррозии.

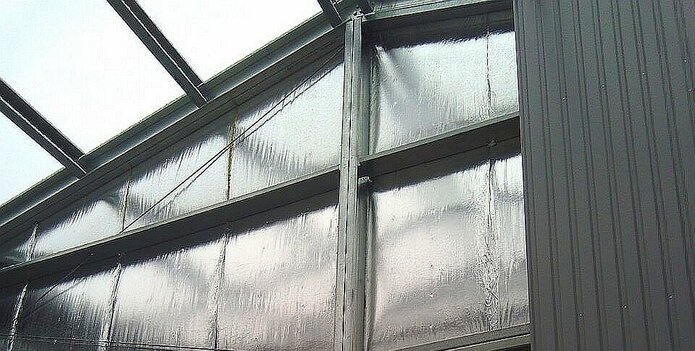

Здание утеплено рулонной минераловатной изоляцией с фольгированной внутренней поверхностью, а с наружной и внутренней сторон – обшито профлистом (полистовая 3-слойная сборка). Такой способ теплоизоляции был выбран из соображений экономии: теплозащитные свойства полистовой сборки не уступают сэндвич-панелям, а цена – ниже на 15-20%. В спартанских условиях охотничьей базы важен функционал, а не эстетика, поэтому для  данной задачи такой выбор был оптимальным.

Монтаж ангара выполнялся в зимний период времени, что не помешало провести его быстро и качественно. Простую, интуитивно понятную болтовую сборку быстровозводимых конструкций из ЛСТК СТЕРК® можно вести без удорожания в любую погоду, всесезонный монтаж – одно из преимуществ этой строительной системы.

Типовой проект этого ангара пользуется спросом у заказчиков, что побудило нас разместить его в онлайн каталоге готовых проектов. Заглянув на этот ресурс, вы сможете выбрать для себя быстровозводимое здание площадью от 72 м2 до более 5000 м2 и быстрее получить готовый комплект каркаса, чем при заказе индивидуального проекта.
