Детали проекта
Этот производственный склад с двумя кран-балками был спроектирован и изготовлен по заказу предприятия по производству специализированной автотехники.
Заказчик здания оценил эффективность и качество конструкций производства ЗМК «Андромета», когда впервые обратился в нашу компанию с готовым проектом КМ, выполненным полностью в «черном» металле. Ознакомившись с этими чертежами, наши инженеры увидели большой потенциал для оптимизации, чтобы снизить стоимость строительства. Будучи представителем среднего бизнеса, остро заинтересованным в экономии бюджета, заказчик принял наше предложение о перепроектировании своего здания в комбинированных металлоконструкциях с заменой большей части прокатных элементов холодногнутыми оцинкованными профилями ЛСТК. В итоге его экономия составила свыше 3 млн.рублей, что весьма ощутимо для относительно небольшого коммерческого предприятия. Поэтому, когда ему вновь потребовалось построить быстровозводимое здание для своего производства, заказчик сразу обратился в нашу компанию – и за проектом, и за конструкциями.
Конструкторский отдел ЗМК «Андромета» разработал расчетную модель каркаса, на основе которой параллельно были выпущены проект КМ для прохождения экспертизы и рабочая документация КМД для производства металлоконструкций. Это позволило заказчику еще больше сократить сроки реализации своего проекта, запараллелив процессы получения разрешения на строительство и изготовления металлокаркаса нашим заводом.

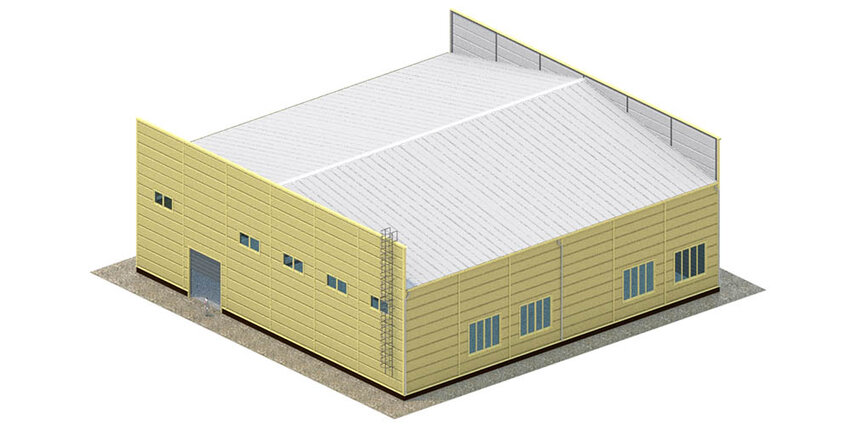

Квадратное в плане быстровозводимое здание с кран-балками рабочей высотой 9 м состоит из двух симметричных пролетов шириной по 18 м, в каждом из которых установлены краны опорного типа грузоподъемностью по 5 тонн с пролетами 14,5 м и длиной хода 34,75 м. В торце каждого пролета имеется отдельная погрузчно-разгрузочная зона с подъемно-секционными воротами, а в одном из пролетов такие же ворота предусмотрены и на противоположном торце.
Для обслуживания кровли по этому же торцу установлена вертикальная лестница-стремянка. Для естественного освещения помещений по всему периметру здания предусмотрены окна разных типов, в том числе ленточное остекление.

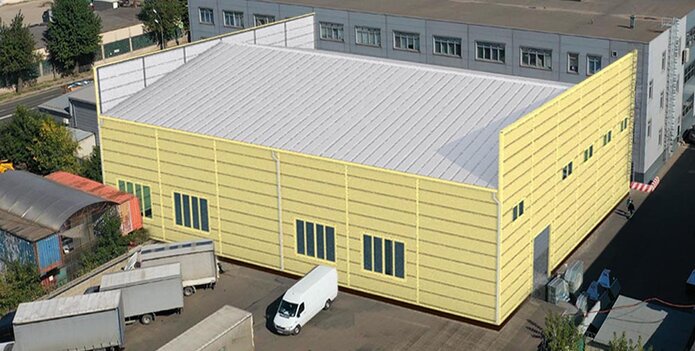

Таким образом, каждый пролет представляет собой автономный блок, в котором можно разместить склад или небольшой производственный цех. Это позволяет использовать этот проект для строительства многопользовательских объектов формата Лайт индастриал, спрос на которые сейчас очень высокий.

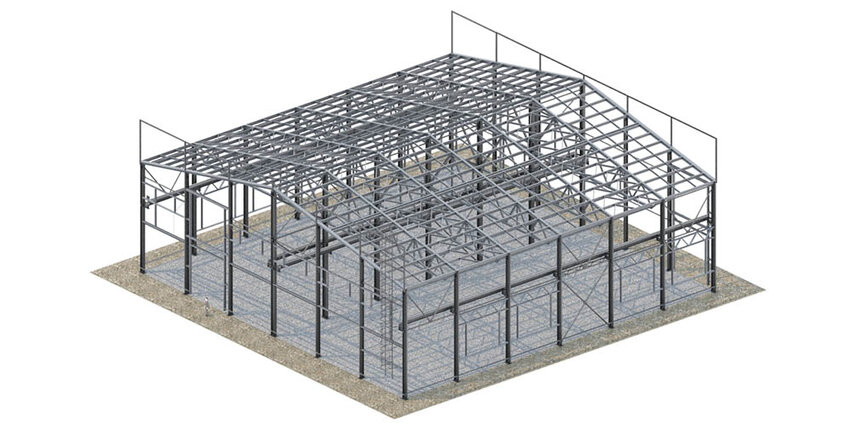

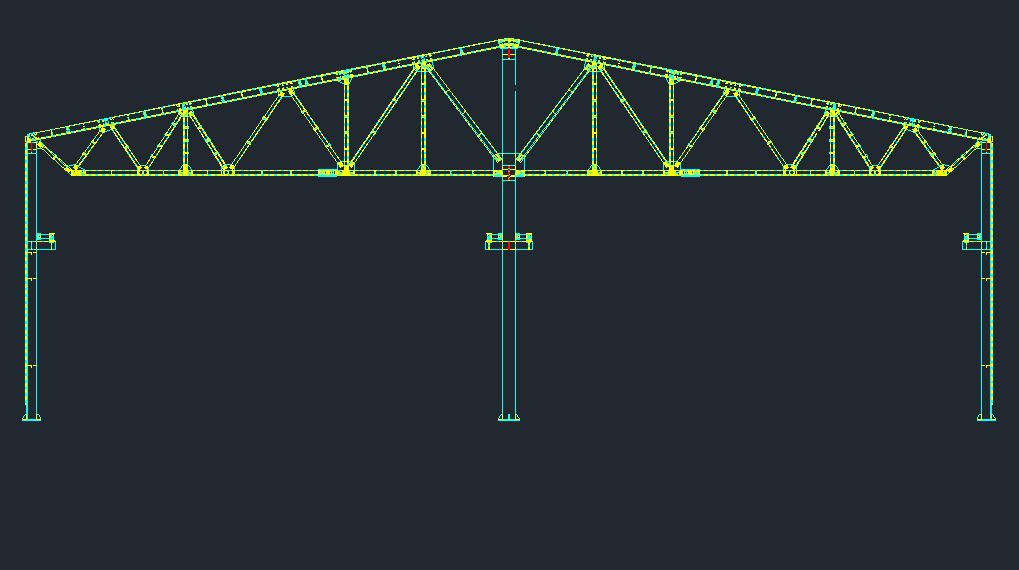

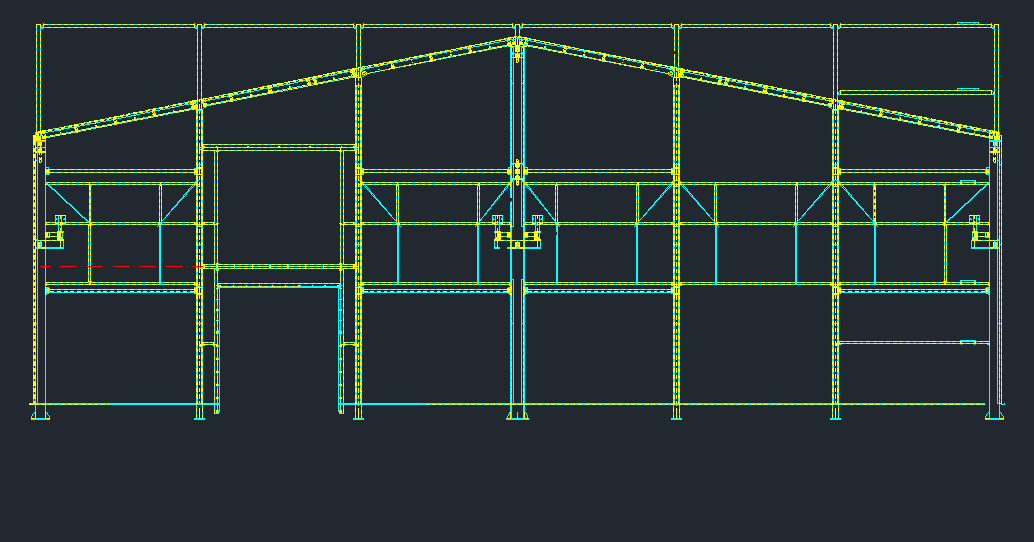

Конструктивно здание представляет собой комбинированную структуру рамно-связевого типа с колоннами и торцевыми стойками из сварных двутавров, прокатными подкрановыми балками и покрытием в виде трапециевидных ферм из оцинкованных С-образных профилей. Из них же выполнены все второстепенные элементы каркаса: кровельные и стеновые прогоны, торцевые балки, каркасы проемов для окон и ворот.
Применение комбинированных несущих конструкций позволило снизить общий вес каркаса примерно на 20%, а главное – сократить время и потребность в рабочей силе на монтаже благодаря высокой степени префабрикации как элементов из ЛСТК, так и сварных металлоконструкций. Монтируется такой каркас полностью на болтах, поскольку все сварные соединения выполнены на заводе, в контролируемых условиях. За счет легкости конструкций снижаются и сопутствующие затраты на доставку и аренду подъемной техники.
Узнать больше о наших технических решениях комбинированных каркасов можно на странице Каркасы зданий из комбинированных металлоконструкций, а посмотреть реальные объекты – в разделе Готовые проекты быстровозводимых зданий.
Андромета – это надежно!
Этапы сотрудничества
1. Заключение договора
После согласования и подписания договора мы начинаем выполнение Вашего заказа строго в день получения первой предоплаты, которая оговаривается индивидуально при заключении договора.
2. Передача чертежей в производство
Если выбран типовой проект производственного здания по готовым рабочим чертежам из нашего архива, этот этап занимает всего от 2 дней.
3. Изготовление каркаса производственного здания
Хотите увидеть производство? Смотрите наш видео-тур по заводу "Андромета"!
Срок изготовления металлоконструкций здания с двумя кран-балками по этому готовому проекту - от 2 недель.
4. Доставка конструкций на объект
Осуществляется транспортными компаниями.
Каркас этого кранового промздания будет доставлен шестью-семью рейсами бортового 20-тонного грузовика.
5. Монтаж
Опытная бригада из 6-ти человек, владеющая навыками монтажа легких металлоконструкций, может смонтировать каркас такого производственного здания на готовый фундамент за полторы недели. По просьбе заказчика мы можем порекомендовать ему проверенных монтажников из числа наших партнеров.
6. Сдача кранового здания в эксплуатацию
Срок заводской гарантии на каркасы быстровозводимых зданий из металлоконструкций от ЗМК «Андромета» - 1 год от даты начала эксплуатации или 2 года от даты изготовления конструкций.
