Быстровозводимые магазины из сэндвич панелей

СТЕРК® – современное высокотехнологичное решение, позволяющее сократить инвестиционный цикл и получить наилучшее соотношение цена/качество/срок строительства.

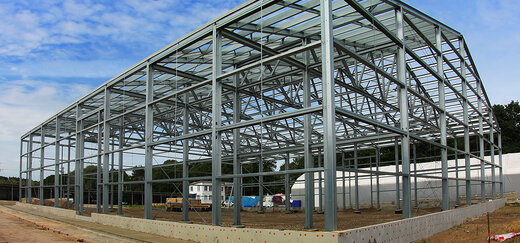

• Несущие конструкции: из стальных холодногнутых С-профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса. При необходимости особо нагруженные конструкции выполняются сварными (комбинированный каркас).
• Соединения: на болтах нормальной прочности. Сварка и высокопрочные болты исключены.
• Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).

Буклет Торговые и Офисные здания на стальных каркасах

Буклет Стерк

Узнать больше

• 12, 15 , 18, 21, 24 м (базовое исполнение)
• 3 – 36 м (опциональные исполнения)
• Ширина пролета измеряется по наружным граням колонн здания.

Торгово-развлекательные объекты

Буклет Стерк

от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)

3 – 9 м (опциональные исполнения)

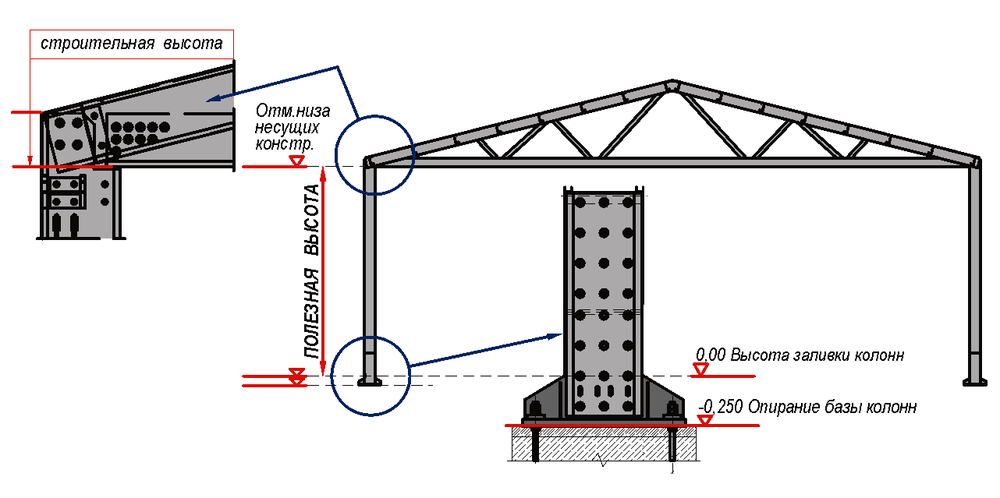

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.

Торгово-развлекательные объекты

Буклет Стерк

6 м (базовое исполнение)

3 – 6 м (опциональные исполнения)

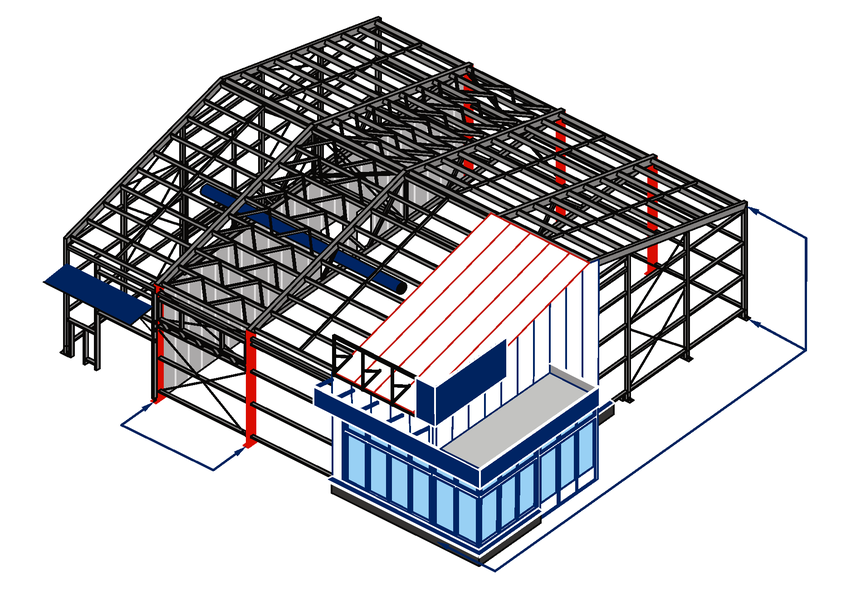

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим  шагом, либо конструктивно усиливают рамы,  сохраняя их шаг 6 м. При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели  - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей

Торгово-развлекательные объекты

Буклет Стерк

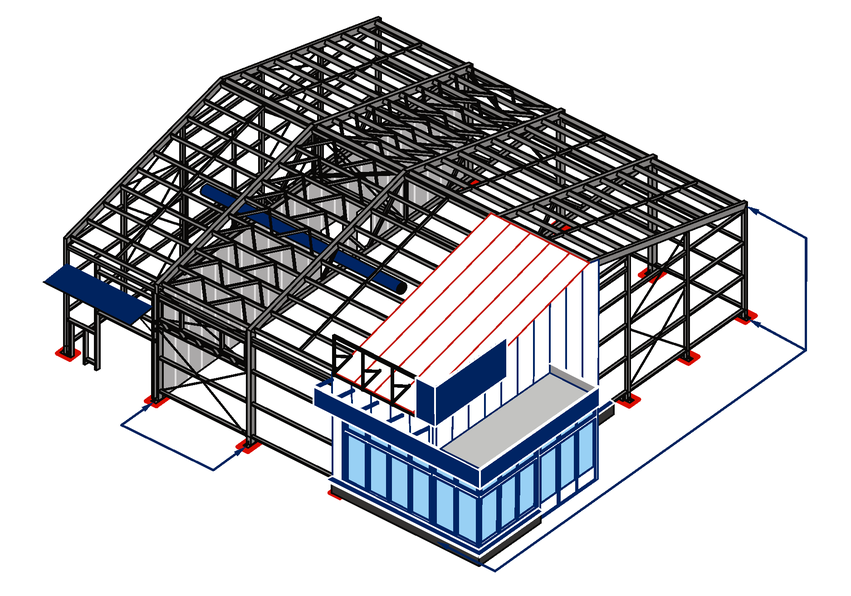

Сварные, из стали марки С255 по ГОСТ 27772-88.

Соединение с колоннами – на болтах нормальной прочности

Крепление к фундаменту – на анкерных болтах

Торгово-развлекательные объекты

Буклет Стерк

Колонны выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое сечение

Торгово-развлекательные объекты

Буклет Стерк

• Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
• Уклон: 10 - 25%

Чтобы здание имело узнаваемый, привычный для покупателей внешний вид, в ряде  типовых супермаркетов применена кровля с небольшим углом ската (10%) и предусмотрен фриз для имитации плоской крыши.

Торгово-развлекательные объекты

Буклет Стерк

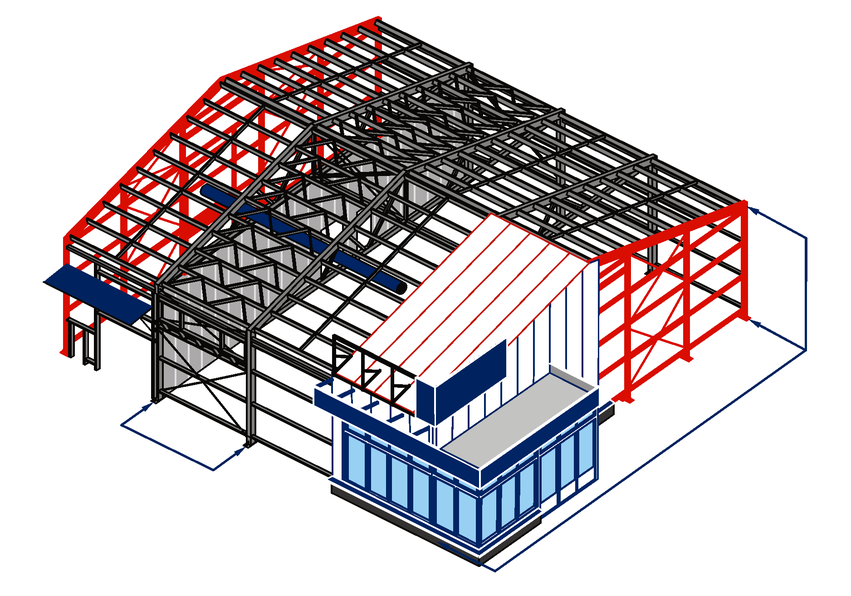

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Торгово-развлекательные объекты

Буклет Стерк

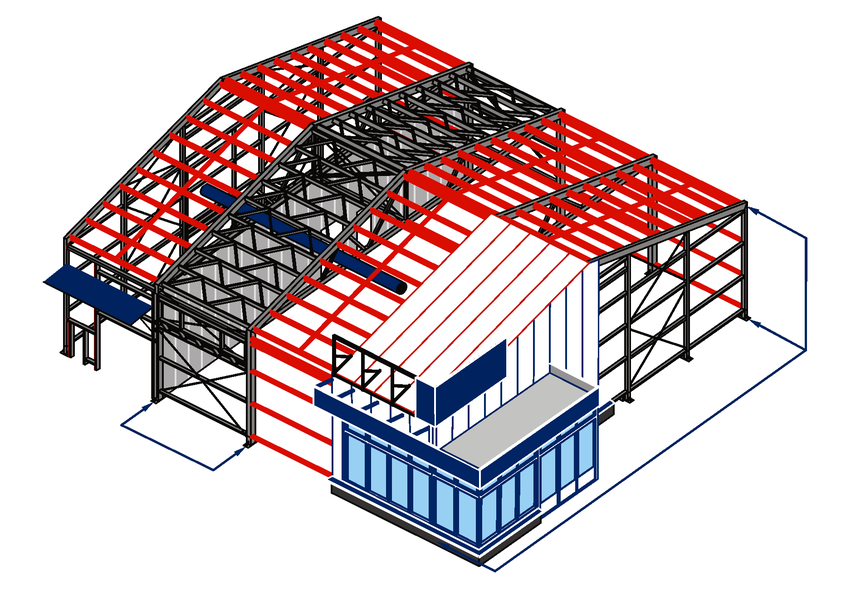

Стеновые прогоны служат для крепления ограждающих конструкций.

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Торгово-развлекательные объекты

Буклет Стерк

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h)  м, 4 х 4.5(h) м

Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м

Дверные проемы: 0.9 х 2.1(h) м

Другие размеры – по индивидуальному заданию

Торгово-развлекательные объекты

Буклет Стерк

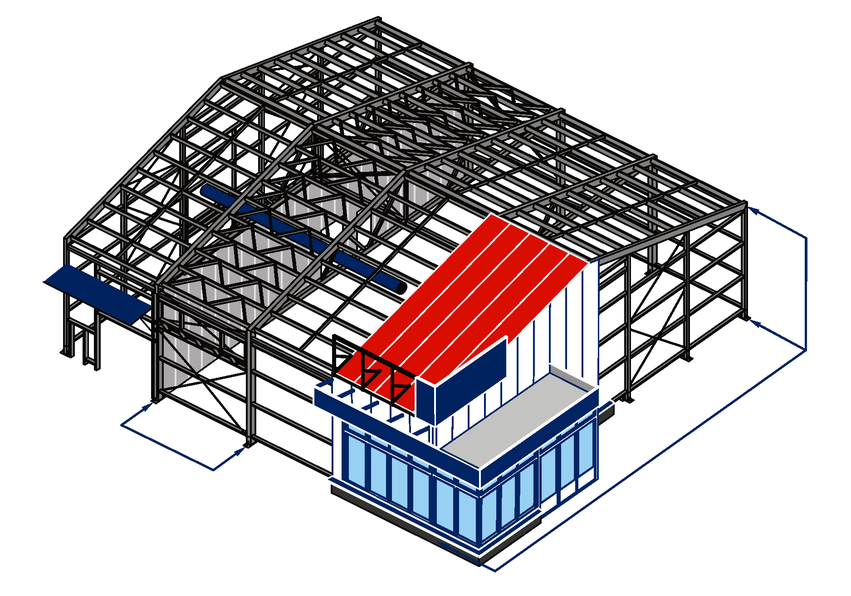

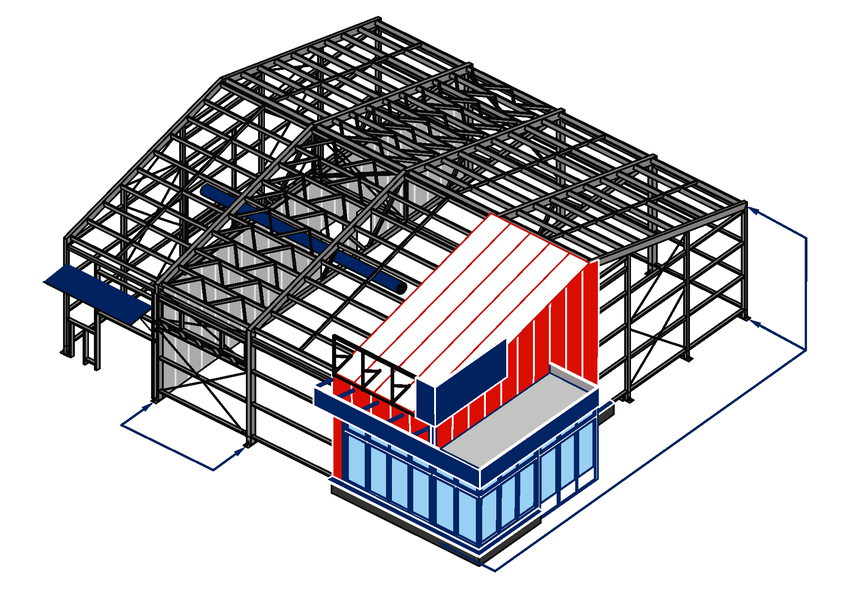

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы и отделочные материалы.

«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество -  специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).

Листовка Профлист

Презентация Торгово-развлекательные объекты

Конструктив наших зданий оставляет широкий простор для реализации различных отделочных решений и выбора ограждающих конструкций. Для магазина большое значение имеет привлекательный внешний вид здания и уютная внутренняя отделка.  Для придания эффектного и узнаваемого облика Вашему магазину, вместо  типовых решений, Вы можете использовать фасадные панели, различные виды сайдинга, витражи, светопрозрачные панели и любые другие легкие фасадные системы. Внутренняя отделка здания также может быть выполнена самыми разными материалами сообразно Вашему вкусу и бюджету.

Торгово-развлекательные объекты

Буклет Стерк

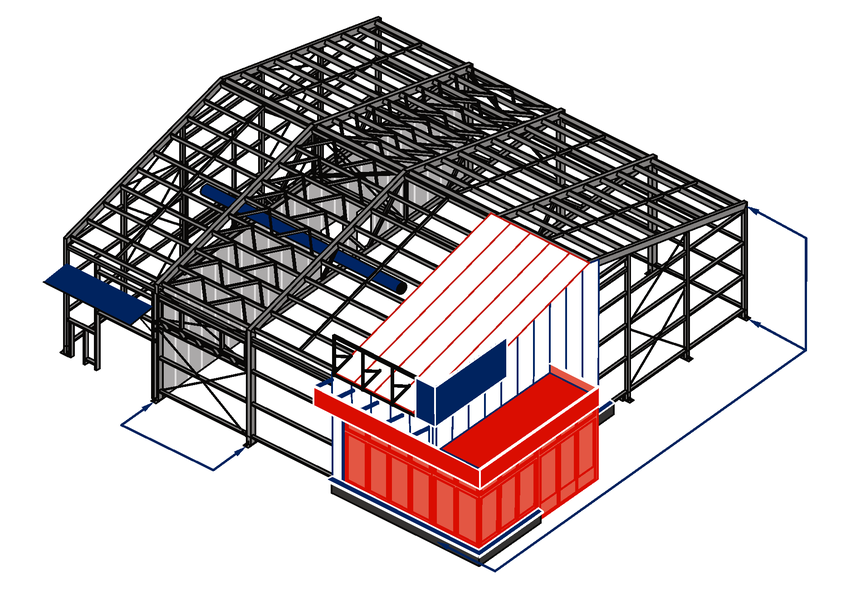

Типовой проект торгового здания учитывает психологический аспект его визуального восприятия: более привычным считается магазин с плоской крышей. Но из рациональных соображений серийное решение СТЕРК® предусматривает 2-скатную кровлю, которая надежнее и главное – намного дешевле, чем плоская. Чтобы придать магазину или супермаркету более узнаваемый вид – можно визуально сымитировать плоскую крышу, организовав фриз, который скрывает скат кровли и может служить опорой для вывесок и рекламных конструкций.

Торгово-развлекательные объекты

Буклет Стерк

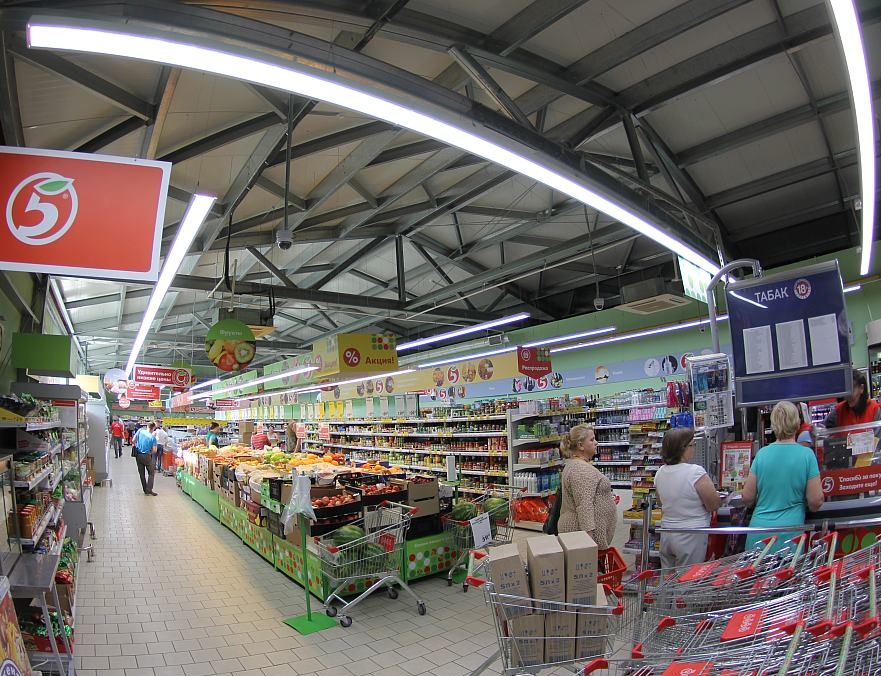

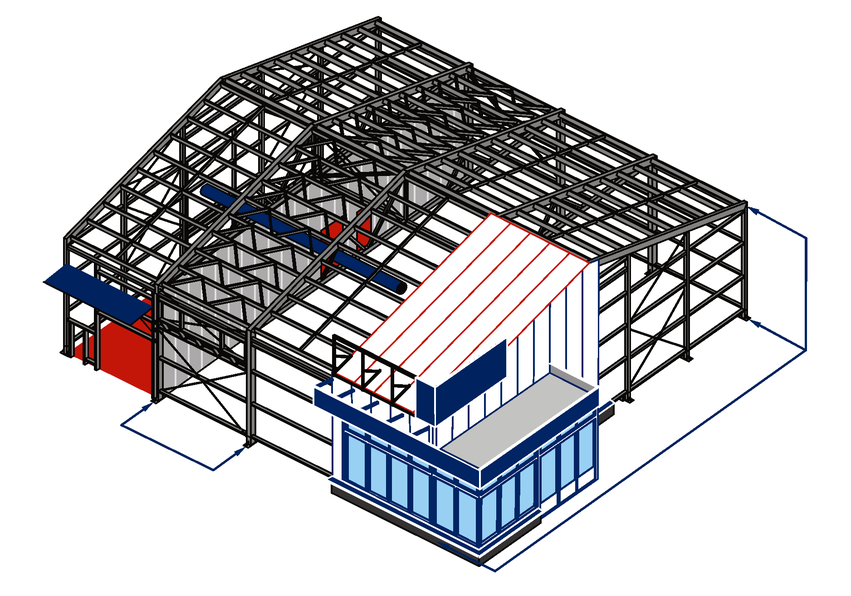

Серийные фермы СТЕРК® из стальных холодногнутых профилей запроектированы на дополнительную технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Светильники, вентиляционные трубы, системы видеонаблюдения и сигнализации и прочие коммуникации монтируются прямо по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

Торгово-развлекательные объекты

Буклет Стерк

• СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
• Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
• Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса  из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
• Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.

Торгово-развлекательные объекты

Буклет Стерк

• СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
• Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
• Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса  из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
• Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.

Торгово-развлекательные объекты

Буклет Стерк

• СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
• Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
• Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса  из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
• Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.

Торгово-развлекательные объекты

Буклет Стерк

Простое зонирование

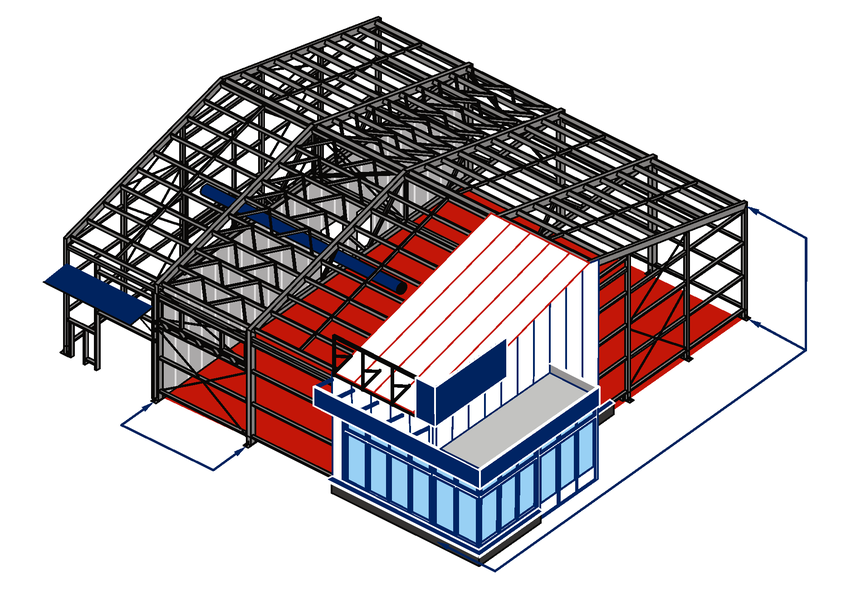

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места -  это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать  произвольным образом, а в дальнейшем – быстро и легко делать перепланировки, например - под потребности новых арендаторов.
