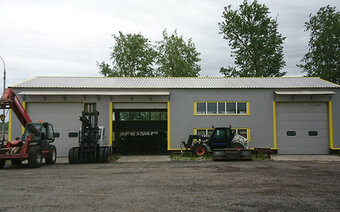

Быстровозводимый гараж
Российский производитель строительных металлоконструкций компания «Андромета» осуществляет проектирование, изготовление и поставку быстровозводимых каркасных зданий из оцинкованной стали (серия СТЕРК®) и сварных металлоконструкций для строительства гаражей для легковых автомобилей, грузового автотранспорта, сельскохозяйственной, строительной и специализированной автотехники. Новые экономичные конструкторские решения и широкие возможности современного производственного комплекса позволяют предложить вам лучший по цене и скорости монтажа гараж, разборный металлический каркас которого состоит из умных деталей полной заводской готовности, монтируется без сварки и служит 50 и более лет. По опыту наших партнеров строителей, металлический каркас для гаража площадью ~ 100 кв.м можно собрать бригадой из 3 человек за 1-2 дня, а сдать объект под ключ – за неделю.
Быстровозводимый теплый гараж и другие готовые проекты зданий для автобизнеса
Московская область
2015 г.
8 *10 * 3,5 (h)м
80 кв.м
Тверская область
2015 г.
10х16х3,6(h) м
152,5 кв.м
Московская область
2015 г.
12х24х4,8 (h) м
288 кв.м
г.Краснодар
2014
15* 24* 4,5 (h)м
360 кв.м

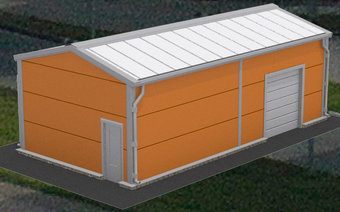

Московская область
2015 г.
6 *12 * 3,6 м
72 кв.м
Калужская область
2019 г.
11,8х24х4,9 (h) м
280 кв.м

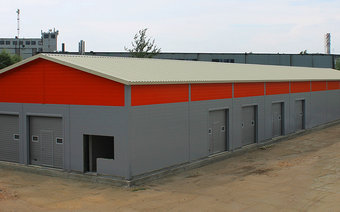

Московская область, Ногинский район
2015 г.
2 * (12 * 30 * 4,8 м)
720 кв.м
Московская область
2015 г.
15* 18* 6.6 (h)м
270 кв.м
Гараж из металлоконструкций серии СТЕРК®
Серия СТЕРК® выпускается заводом «Андромета» с 2012 г. Ее созданию предшествовало более 20 лет успешной практики в области проектирования и производства зданий из металла. Это новое поколение зданий из ЛМК, созданное на базе накопленного опыта, запатентованных инженерных решений и новых технологических возможностей, предоставляемых современным оборудованием. В основе концепции СТЕРК® лежат принципы комплексной экономии ресурсов, надежности и универсальности.
Конструкции изготавливаются из высококачественной российской стали повышенной прочности с горячим цинковым покрытием толщиной не менее 19 мкм. Материал напрямую закупается на ведущих металлургических комбинатах (НЛМК, Северсталь).
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
!
Каркас СТЕРК®
-
1
Ширина пролета
![img]()
-
2
Полезная высота
![img]()
-
3
Шаг рам
![img]()
-
4
Колонна
![img]()
-
5
Ферма
![img]()
-
6
Фахверк
![img]()
-
7
Прогонные системы
![img]()
-
8
Каркасы проемов
![img]()
-
9
Связи
![img]()
-

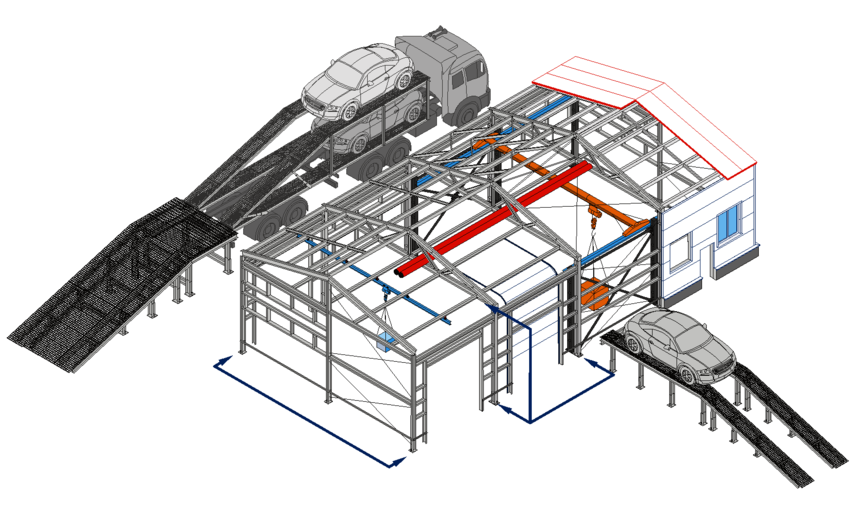

10
Ограждающие конструкции кровли
![img]()
-

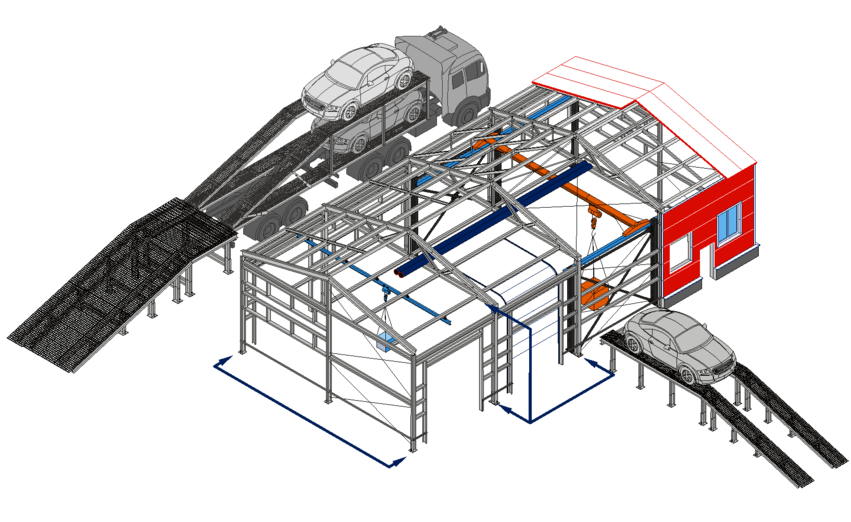

11
Ограждающие конструкции стен
![img]()
-
12
Инженерные системы
![img]()
-
13
Крановая эстакада
![img]()
-
14
Рельс подвесной тали
![img]()
-
15
Смотровая эстакада
![img]()
-

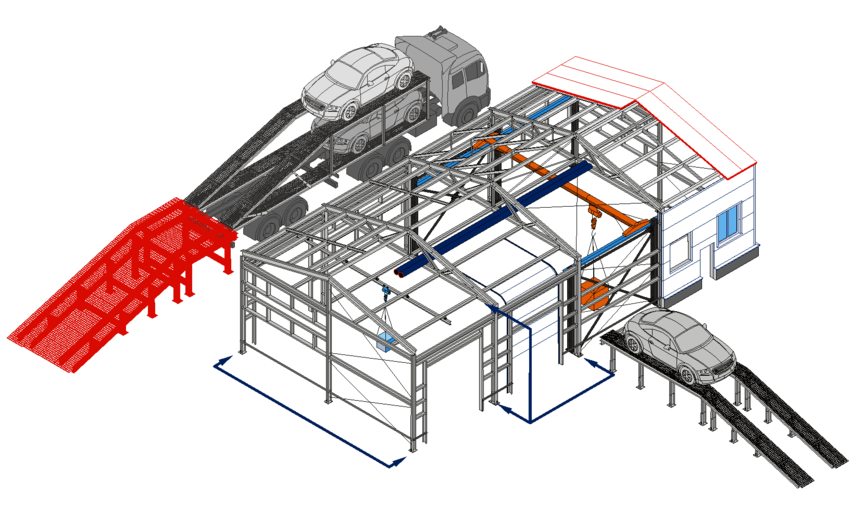

16
Аппарель
![img]()
!
Каркас СТЕРК®
Несущие металлоконструкции: из стальных холодногнутых С-профилей – эффективного современного материала с наилучшим соотношением несущей способности и веса.
Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).
Размеры профилей:
- по толщине металла - 1,2..3,5 мм;
- по высоте профиля: 100..380 мм;
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
1
Ширина пролета
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
2
Полезная высота
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения)
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
3
Шаг рам
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.
При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
4
Колонна
Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое сечение. В зависимости от параметров здания (высота, климатеческие и технологические нагрузки и др.), колонны могут также выполняться из сварного либо прокатного двутавра. Базы колонн - сварные, соединение с колоннами – на болтах нормальной прочности, с фундаментом - на анкерных болтах.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
5
Ферма
- Бесфасонные узлы примыкания раскосов к поясам.
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Уклон – 25%.
Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются в комбинированных системах.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
6
Фахверк
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
7

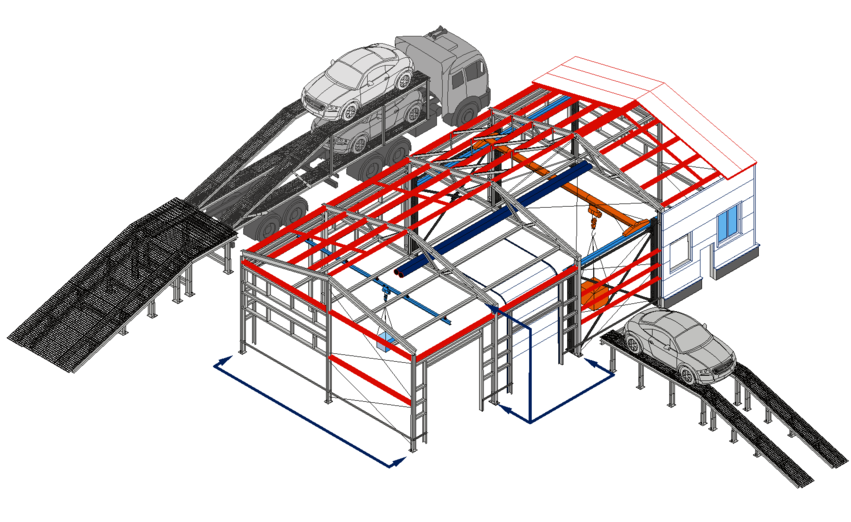

Прогонные системы
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
8

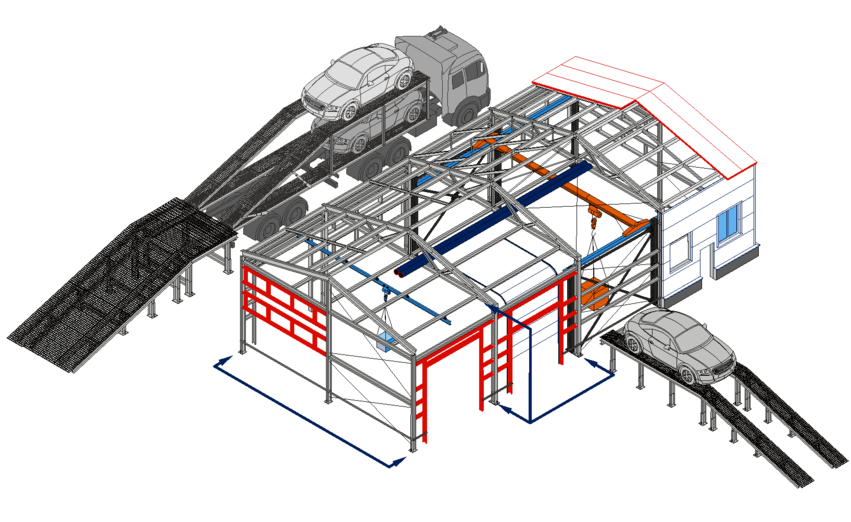

Каркасы проемов
лужат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
9

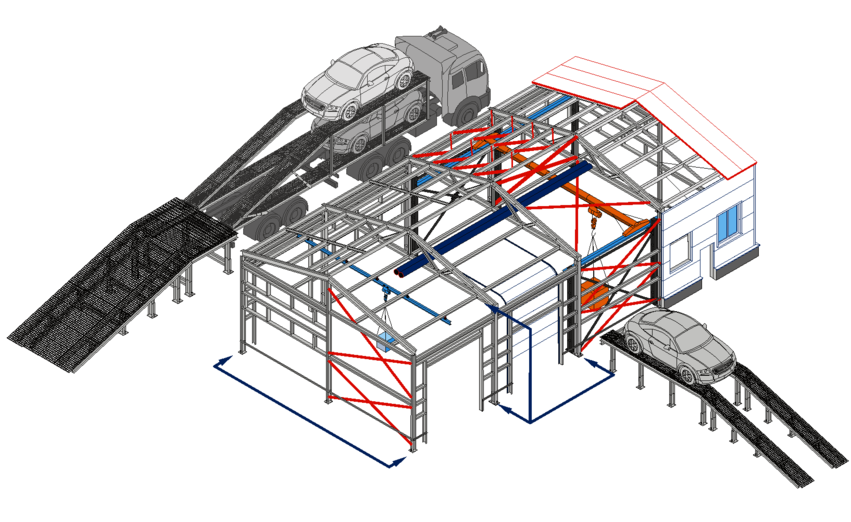

Связи
Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения.
Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.
Связи по покрытию – жесткие, выполнены из холодногнутых С-профилей
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
10

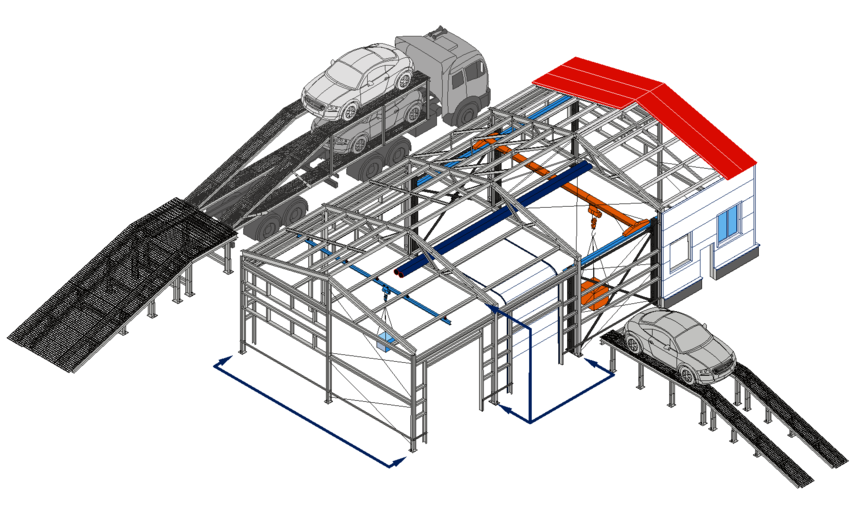

Ограждающие конструкции кровли
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
11
Ограждающие конструкции стен
Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
12
Инженерные системы
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
13

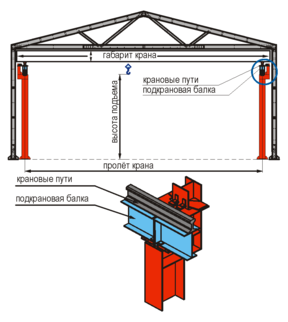

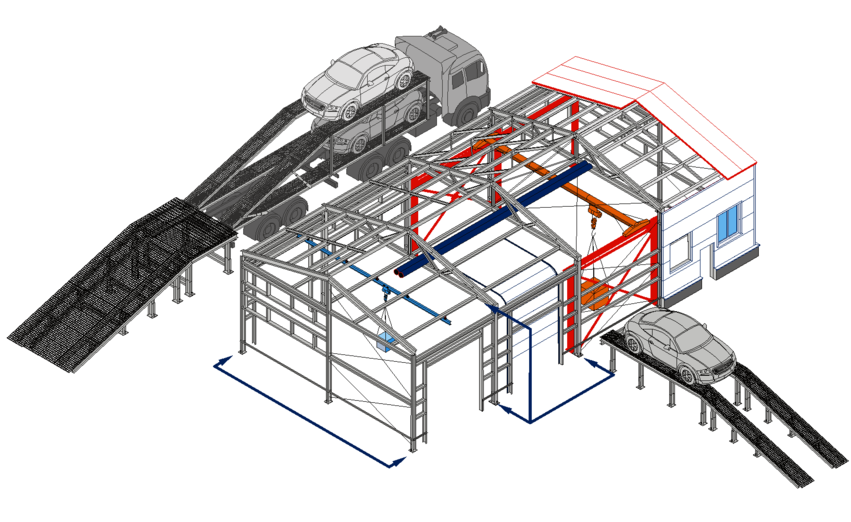

Крановая эстакада
Крановая эстакада может быть решена в виде независимой конструкции с опиранием на собственные колонны без передачи нагрузок на каркас здания. Это исключает динамическое воздействие работающего крана на основной каркас, а также позволяет при необходимости установить кран с пролетом и длиной хода меньшими, чем габариты здания.
По заданию возможны и варианты совмещенной крановой эстакады с опиранием на колонны здания, которые этом случае выполняются из сварной балки.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
14

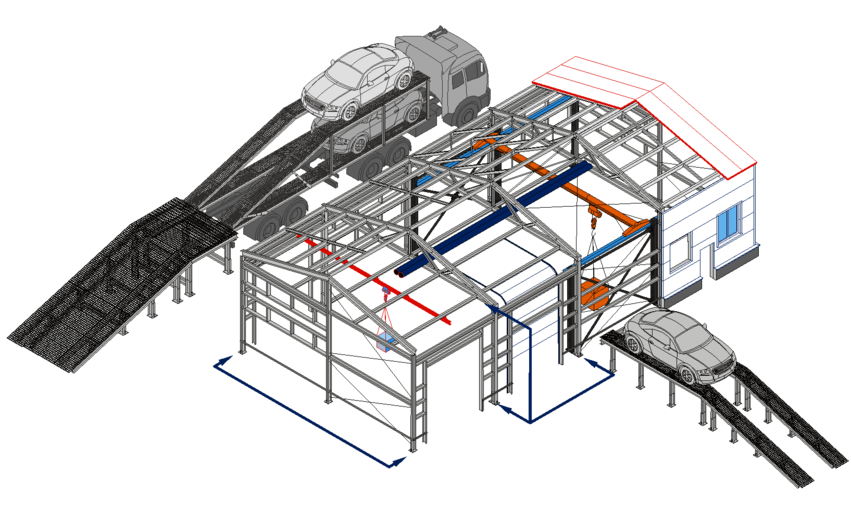

Рельс подвесной тали
В комплект каркаса здания автосервиса могут входить конструкции для установки подвесной грузоподъемной техники – талей, тельферов и др. Они выполняются в виде рельсов, крепятся к нижним поясам ферм и могут располагаться как по продольным осям здания, так и в поперечном направлении.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
15
Смотровая эстакада
Смотровые эстакады требуемых размеров и грузоподъемности могут входить в комплект здания автосервиса как дополнительные опции. В зависимости от характеристик их изготавливают из гнутых профилей, сварных двутавров, профильного и фасонного проката.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
16
Аппарель
Стационарные и передвижные аппарели разной грузоподъемности обычно применяются в дилерских центрах для упрощения погрузки/разгрузки автомобилей.
«Андромета» разработала типовые решения аппарелей на каркасах из двутавровой балки и профильных труб. У нас можно заказать аппарель как отдельное сооружение или включить ее в поставку здания.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Быстровозводимые гаражи: цена и условия поставки
Стоимость гаража зависит от его размеров, количества ворот, типа обшивки (панель сэндвич, полистовая сборка или неутепленное здание с обшивкой профлистом). На характеристики, а значит – металлоёмкость несущего каркаса влияют также местные условия площадки строительства, в первую очередь - климатическая зона (снеговые и ветровые нагрузки). По индивидуальным проектам «Андромета» поставляет здания площадью от 300 кв.м. Но если необходим небольшой быстровозводимый гараж, купить его можно, выбрав здание по готовому проекту из нашего интерактивного каталога, где представлены гаражи площадью от 72 кв.м. Заказ по каталогу – это еще и экономия времени: рабочие чертежи здания уже выполнены, и сразу после оформления и предоплаты заказа он будет отправлен в производство.
Чтобы узнать актуальную стоимость вашего гаража, заполните несложную форму или просто позвоните: 8 800 5555 166
