Представляем проект производственного цеха, реализованный в 2024 году по заказу одного из научно-производственных предприятий наукограда Обнинска, специализирующегося на производстве систем водоподготовки и воздухоочистки.
По заданию Заказчика «Андромета» спроектировала и изготовила каркас, а также разработала технические паспорта ограждающих конструкций быстровозводимого здания.
Цех представляет собой ангар из ЛСТК, который может подойти и под другие задачи, например - небольшой склад или автосервис.
Это пример объекта Лайт индастриал, которые часто размещаются вдоль автомагистралей и поэтому имеют вытянутую форму в плане. Другие особенности здания – односкатная кровля и наличие 2-этажной части, отделенной от основного объема перегородками – обусловлены функциональными требованиями и соображениями рационального проектирования.
Характеристики здания
| Параметр | Значение |
|---|---|
| Размеры: | 8,64(ш) х 40,11(д) х 7(в) мм |
| Площадь: | застройки - 347 м2 , общая с учетом антресоли - 366 м2 |
| Пролеты: | 1 |
| Этажность: | 2 (антресоль) |
| Шаг рам: | 5,7 м |
| Кровля: | односкатная, уклон 20% |
Условия строительства
|
Нормативная снеговая нагрузка |
150 кг/м2 (III снеговой район) |
|
Нормативное значение ветрового давления |
23 кг/м2 (I ветровой район) |
|
Сейсмичность площадки строительства |
до 6 баллов |
Конструктивные решения цеха

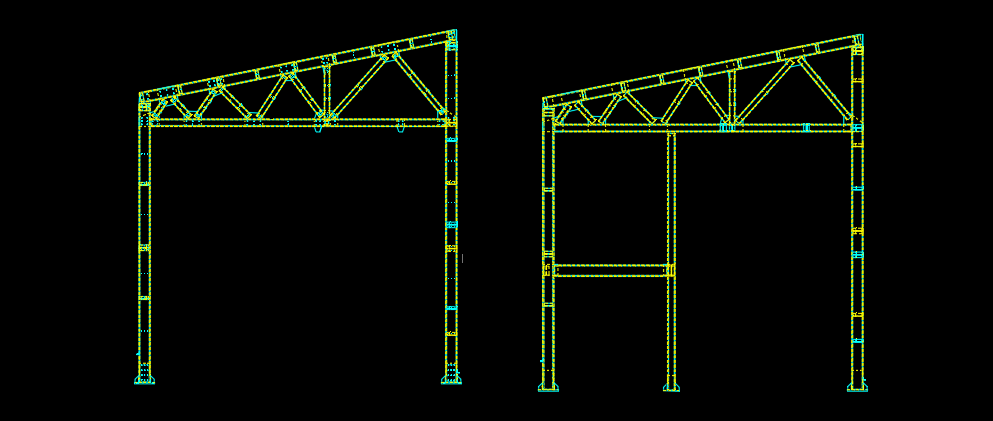

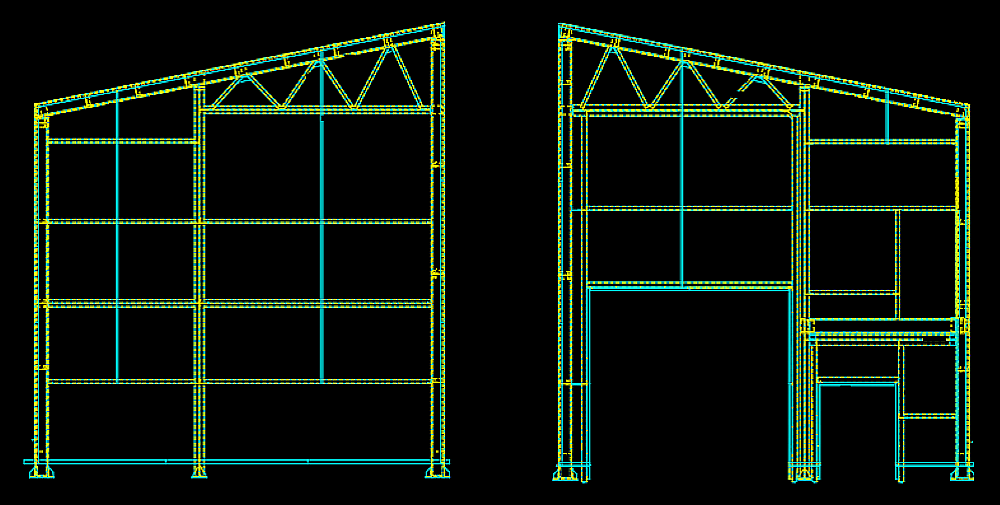

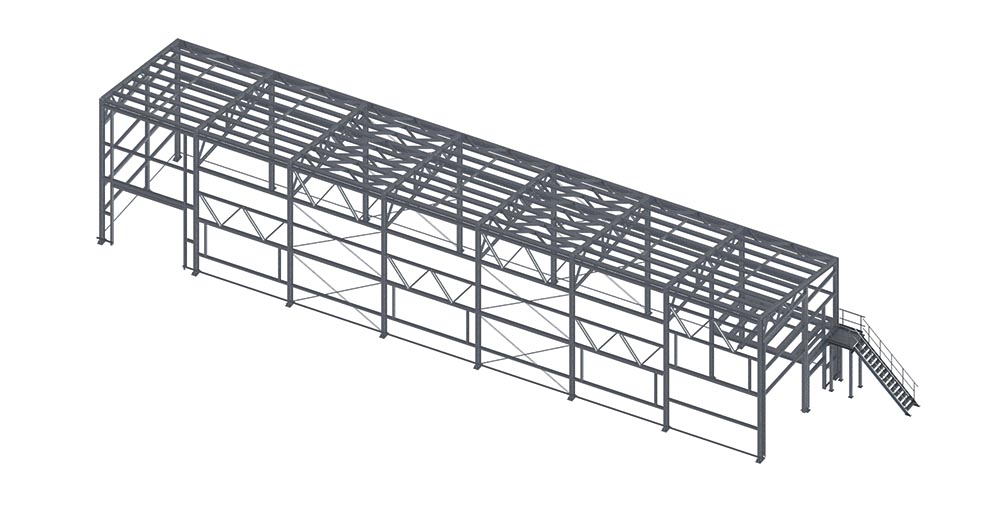

Каркас цеха - легкая металлоконструкция из холодногнутых оцинкованных профилей, спроектированная на основе системы БВЗ Стерк®. Торцевые, рядовые и связевые рамы состоят из колонн постоянного сечения и ферм трапециевидной формы с уклоном верхнего пояса 20%. Рамы воспринимают все поперечные нагрузки и воздействия, обеспечивая устойчивость каркаса в этом направлении, а за его продольную устойчивость отвечает система вертикальных и горизонтальных гибких связей, установленных с предварительным натяжением.
В здании имеется небольшая антресоль размерами 3,47х5,7м, монолитное перекрытие которой опирается на систему балок, колонны, одну из торцевых и промежуточную стойку, служащую также для установки внутренних перегородок. Снаружи к антресоли примыкает технологическая площадка с покрытием из ПВЛ размерами 1,5х1,5 м, расположенная на высоте 3,6 м от нулевой отметки, доступ на которую осуществляется по одномаршевой наружной лестнице.
Элементы ферм, колонны, балки перекрытия и еще ряд несущих металлоконструкций каркаса имеют двухветвевые открытые сечения, составленные из пар С-образных оцинкованных профилей, стенки которых объединены болтами для совместной работы. Менее нагруженные элементы (прогоны, каркасы проемов и др.) выполнены из одиночных С-профилей. Все соединения каркаса реализованы на болтах нормальной точности М12, М16 и М20, которые устанавливают без контроля натяжения.
Стены цеха выполнены из сэндвич панелей с базальтовым наполнителем толщиной 120мм в вертикальной раскладке, внутренние перегородки – из аналогичных панелей толщиной 50 мм, покрытие - из кровельных сэндвичей толщиной 150мм.
Производственные здания – самая востребованная продукция ЗМК «Андромета» на сегодняшний день. Наряду с небольшими объектами, подобными представленному на этой странице, которые мы самостоятельно проектируем и производим по ТЗ Заказчиков, наш завод изготавливает промышленные металлоконструкции зданий и сооружений по КМ и КМД. Познакомиться с нашими производственными возможностями и видами выпускаемых металлоконструкций можно на странице Продукция.
Андромета – это надежно!
