Построить быстровозводимый ангар из легких металлоконструкций (ЛМК) – это самый недорогой, но при этом надежный и рациональный способ решить вопрос с организацией помещений под самые разные виды производственной и коммерческой деятельности. Однако при этом важно не ошибиться с выбором поставщика каркаса: от его качества зависит не только цена строительства под ключ, но и дальнейшая безопасность, долговечность и надежность здания. ЛМК ангары производства завода «Андромета» проектируются и выпускаются в строгом соответствии с действующими строительными нормами и техническими регламентами изготовления металлоконструкций. Поэтому нам доверяют свои заказы крупные российские и международные бизнес-структуры и государственные заказчики – Интер РАО, Атомпром, Ташир и многие другие. Гибкая, демократичная ценовая политика, строгое соблюдение сроков поставки и других договорных обязательств, обширная база знаний, накопленная за 30 лет работы в металлостроительной отрасли, делают «Андромету» одним из самых востребованных поставщиков
металлических ангаров.

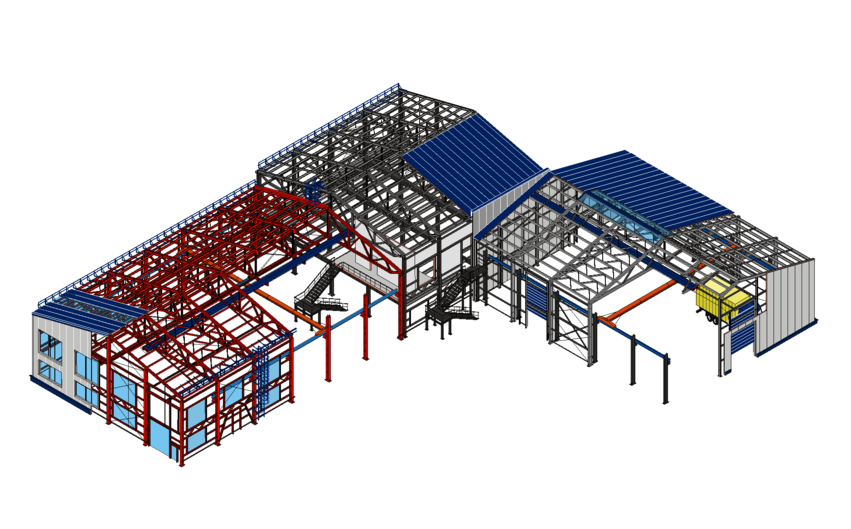

Конструктивные решения и материалы
-
!
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
1
Комбинированный каркас
![img]()
-
2
Каркас из гнутых профилей СТЕРК®
![img]()
-
3
Совмещенная крановая эстакада
![img]()
-
4
Независимая крановая эстакада
![img]()
-
5
Фермы
![img]()
-
6
Колонны
![img]()
-
7
Прогонные системы
![img]()
-
8
Каркасы проемов
![img]()
-
9
Связи гибкие
![img]()
-
10
Связи жесткие
![img]()
-
11
Перекрытие
![img]()
-
12
Инженерные системы
![img]()
-
13
Ограждающие конструкции кровли
![img]()
-
14
Ограждающие конструкции стен
![img]()
-
15
Световой фонарь по скату кровли
![img]()
-
16
Зенитный световой фонарь
![img]()
-
17
Кран-балка
![img]()
-
18
Рельс подвесной тали
![img]()
-

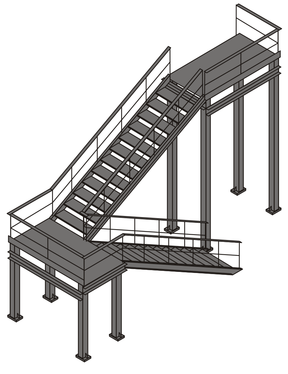

19
Наружная лестница
![img]()
-

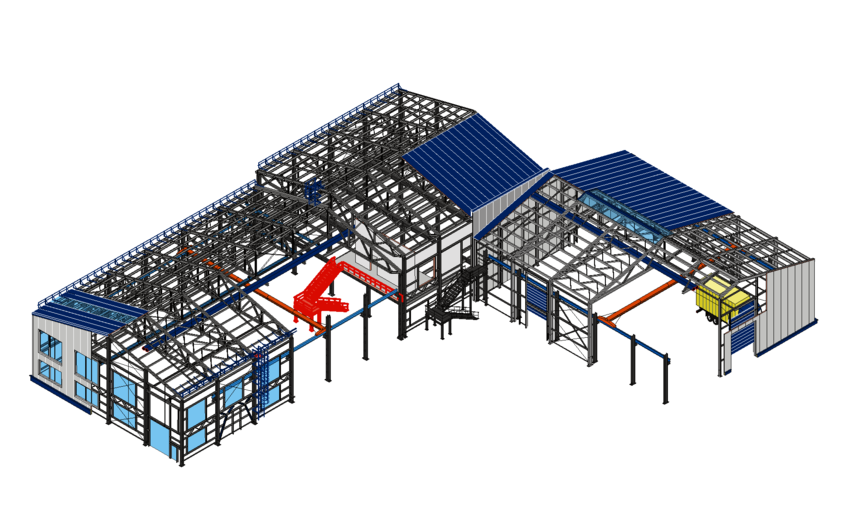

20
Внутренняя лестница
![img]()
-

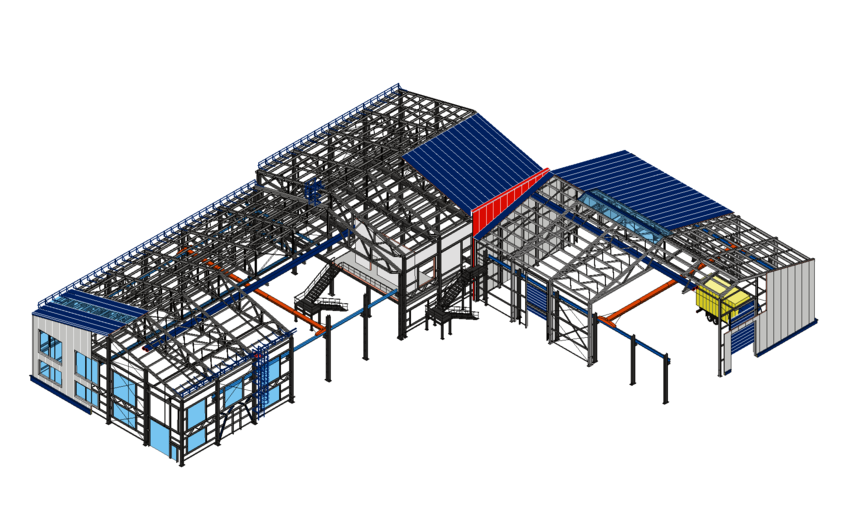

21
Парапет
![img]()
-
22
Встроенное помещение
![img]()
!
В зависимости от размеров, назначения, климатических условий строительства ангара могут использоваться различные конструкции каркасов: полностью из ЛСТК (серия СТЕРК®), гибридные структуры из сварных и холодногнутых профилей либо полностью сварные рамы переменного или постоянного сечений. В любом случае все каркасы от «Андрометы» поставляется заказчику в состоянии полной заводской готовности, чтобы максимально упростить и ускорить его монтаж. Сварочные операции на площадке исключены: все наши конструкции собираются на болтах, как правило – нормальной прочности. Они не требуют никакой доработки на стройплощадке – сразу после разгрузки можно приступать к сборке.
1
Комбинированный каркас
Рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям безопасности и эксплуатационной надежности производственного здания. Наиболее нагруженные элементы выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей. Комбинированные решения отличаются большим разнообразием: для каждого элемента конструкции, исходя из расчетной модели, назначается оптимальный материал и технология изготовления.

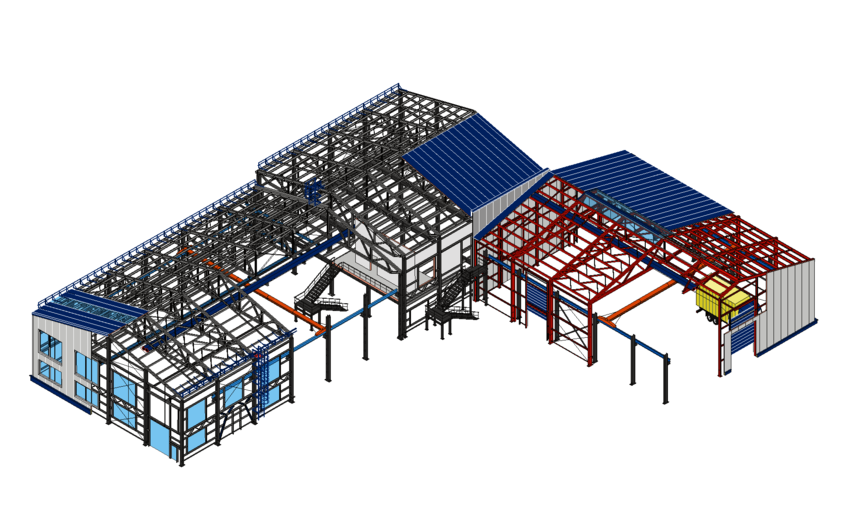

2
Каркас из гнутых профилей СТЕРК®
Производственные бескрановые здания небольших размеров целесообразно полностью изготавливать из стальных холодногнутых оцинкованных профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса.
Здания из гнутых профилей серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
• полная заводская готовность всех элементов (упрощение монтажа)
• полное отсутствие чернометаллических деталей (повышение долговечности)
• официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).

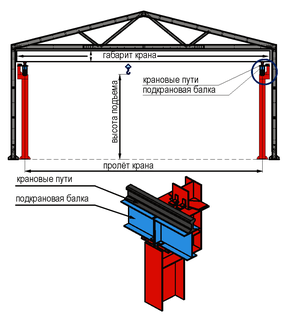

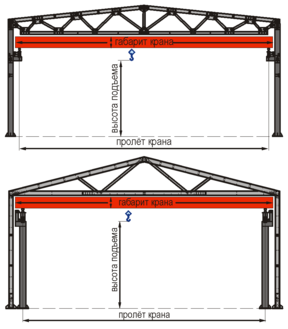

3

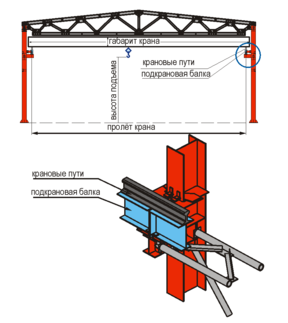

Совмещенная крановая эстакада
Крановые здания комплектуются эстакадой, которая может быть совмещена с несущими конструкциями самого здания: подкрановые балки опираются на колонны, на них монтируются рельсы кранового пути. Это решение минимизирует номенклатуру элементов каркаса и объем монтажных работ.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
4
Независимая крановая эстакада
Крановая эстакада может быть решена в виде независимой конструкции с опиранием на собственные колонны без передачи нагрузок на каркас здания. Это решение исключает динамическое воздействие работающего крана на основной каркас, а также позволяет при необходимости установить кран пролетом меньшим, чем ширина здания.
5

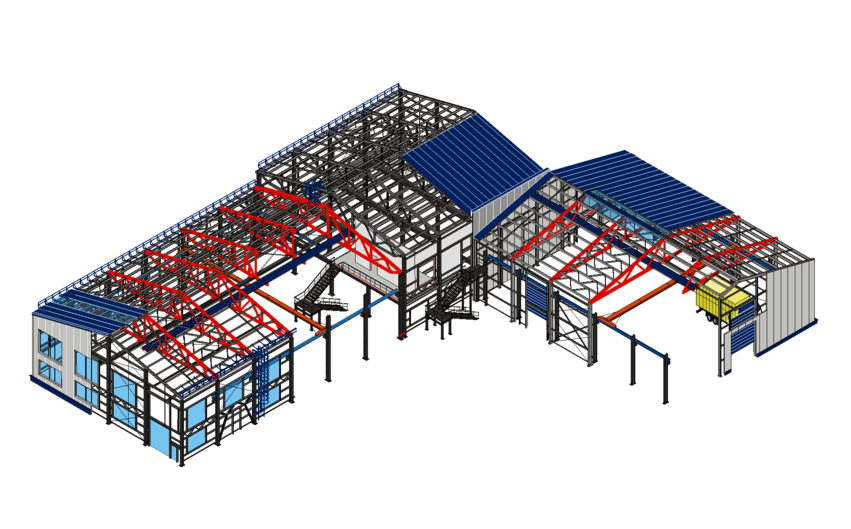

Фермы
Конфигурации ферм производственных зданий выбираются при проектировании, исходя из требований технического задания и экономической целесообразности. Во многих случаях оптимальное решение – серийные треугольные фермы СТЕРК® с уклоном верхнего пояса 25%.
Особенность фермы СТЕРК® - бесфасонное примыкание раскосов к поясам, т.е. отсутствие деталей из черного металла. Это минимизирует вес и повышает уровень антикоррозионной защиты конструкции. Сопряжение с колоннами – на болтах нормальной прочности.
Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются в комбинированных системах.
6
Колонны
В зависимости о параметров здания (высота, климатеческие и технологические нагрузки и др.), колонны могут выполняться из сварного либо прокатного двутавра или из холодногнутых оцинкованных профилей, составленных в единое двутавровое сечение.
7

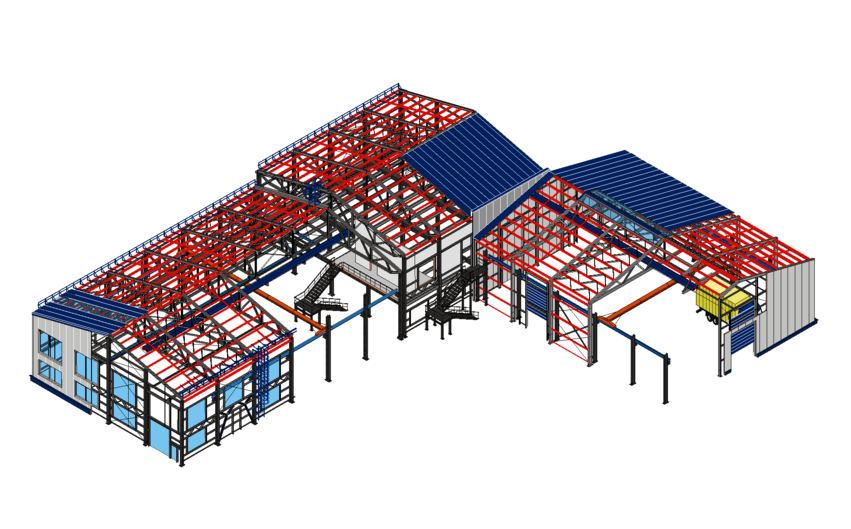

Прогонные системы
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.
Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

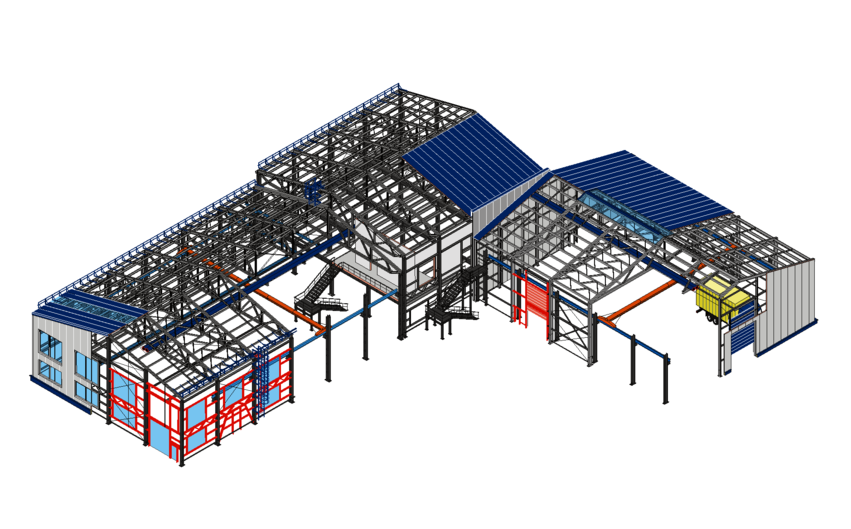

8
Каркасы проемов
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Буклет Производственные здания
9
Связи гибкие
Инновация компании «Андромета» - гибкие связевые системы. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек. Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением.
10

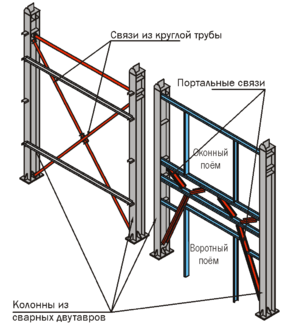

Связи жесткие
«Андромета» применяет в своих конструкциях также различные связевые системы жесткого типа – из круглой трубы, уголка, полосы и других материалов. Если необходимо оставить свободным пространство между соседними колоннами (например – для организации воротных проемов) - используются портальные связи.

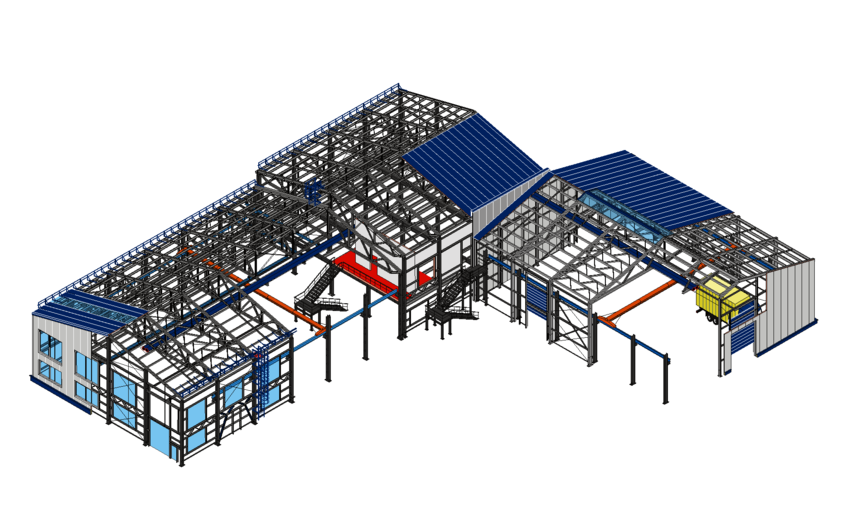

11
Перекрытие
В производственных зданиях часто требуется вертикальное зонирование, устройство технических этажей, антресолей, площадок для установки и обслуживания оборудования. Все это требует организации межэтажных перекрытий.
Наше типовое решение - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.
Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.
12
Инженерные системы
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
13
Ограждающие конструкции кровли
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Буклет Производственные здания
14
Ограждающие конструкции стен
Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
15
Светопрозрачные участки кровли
Для организации естественного освещения в производственных зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
16
Светопрозрачные участки кровли
Для организации естественного освещения в производственных зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.

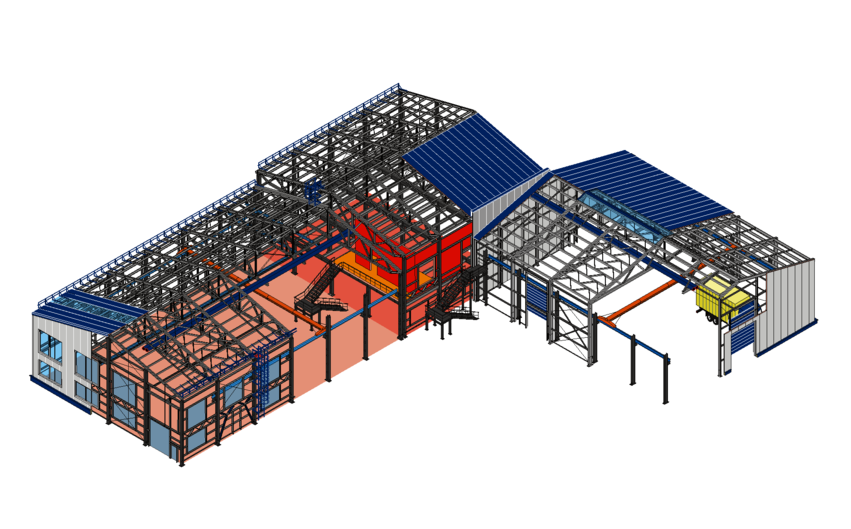

22
Простое зонирование
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при внедрении новых технологических процессов, модернизации оборудования и др.
Благодаря малому весу несущих каркасов из ЛМК основание под наши конструкции требуется достаточно легкое: неглубокий точечный фундамент. Чтобы его подготовить к моменту доставки каркаса, мы заранее выдаем Заказчику ТЗ на фундамент и комплект анкерных болтов: пока мы изготавливаем ваш ангар, вы как раз успеете залить фундамент и дать ему набрать прочность.
В комплект поставки может входить либо только каркас, либо каркас и комплект ограждающих конструкций. Это могут быть сэндвич-панели или не менее функциональные, но значительно более экономичные полистовые сборки на базе профлиста, либо только профлист для неутепленного ангара.
Чтобы узнать больше о наших ангарах и условиях их поставки звоните 8 800 5555 166 или сразу присылайте заявку на расчет конкретного здания. Специалист быстро свяжется с вами и ответит на все вопросы.

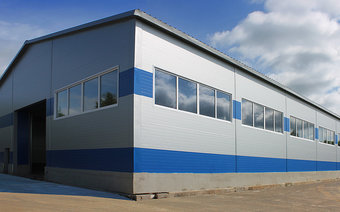

Примеры наших ангаров
Московская область, г.Домодедово
2019 г.
15 х 90 х 6(h) м
1350 кв.м
Московская область
2014
18 * 42 * 6,56(h) м
756 кв.м
Московская область
2015 г.
12 х 30 х 4,8 м
360 кв.м

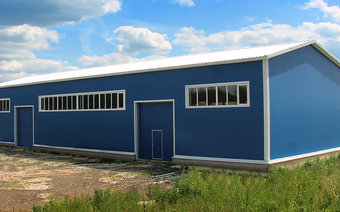

Московская область
2016 г.
12х36х6 м
432 кв.м

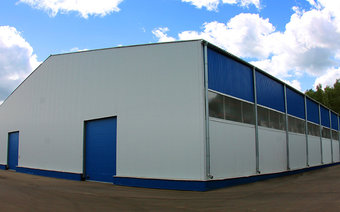

Калужская область
2015 г.
36 х 48 х 7 м
1728 кв.м
Московская область
2013 г.
24 * 60 * 6 м
1584 кв. м
Московская обл., г.Кашира
2015 г.
12 х 48 х 6 (h)м
576 кв.м

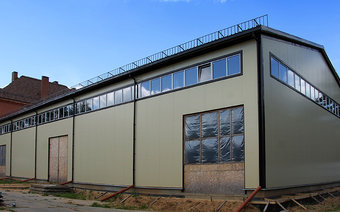

Московская область
2016
21х42х7,8 м
882 кв.м
Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения
Срок действия: 01.03.2023 - 31.03.2023. Не является публичной офертой.
Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу
| Цена каркаса в рублях, с НДС - 20% | длина,м | ||||
| пролет*), м | высота**), м | 18 | 30 | 60 | 90 |
| 24 | 3 | 2 703 463 | 4 332 672 | 8 573 918 | 12 633 227 |
| 4,8 | 2 893 629 | 4 637 120 | 9 185 557 | 13 520 057 | |
| 6 | 3 025 282 | 4 847 400 | 9 627 848 | 14 136 268 | |
| 21 | 3 | 2 269 190 | 3 636 921 | 7 205 273 | 10 605 401 |
| 4,8 | 2 416 386 | 3 872 800 | 7 672 459 | 11 292 923 | |
| 6 | 2 493 183 | 3 996 225 | 7 915 652 | 11 651 313 | |
| 18 | 3 | 1 835 831 | 2 942 084 | 5 828 399 | 8 578 489 |
| 4,8 | 1 918 115 | 3 073 738 | 6 088 963 | 8 962 478 | |
| 6 | 2 027 826 | 3 249 275 | 6 437 295 | 9 474 463 | |
| 15 | 3 | 1 415 272 | 2 269 190 | 4 494 496 | 6 615 576 |
| 4,8 | 1 552 411 | 2 487 698 | 4 928 769 | 7 255 557 | |
| 6 | 1 643 837 | 2 634 894 | 5 219 503 | 7 681 601 | |
| 12 | 3 | 1 041 341 | 1 668 522 | 3 305 045 | 5 206 063 |
| 4,8 | 1 114 481 | 1 785 547 | 3 538 181 | 5 207 617 | |
| 6 | 1 205 907 | 1 931 829 | 3 827 087 | 5 633 662 | |
Условия строительства
Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов
*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м
**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)
Отзывы клиентов
Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
СК «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»
Оценка работы компании «Андромета» - отлично. По срокам выполнения заказа – досрочно. Преимущества: быстрая, легкая сборка
АО «Боровичский комбинат огнеупоров»
Громов А.Ю. – директор по капитальному строительству
По качеству конструкций – отлично. Преимущества – срок сборки. Недостатки – не выявлены
ООО «Биотех-Ц»
С.В.Горелова – директор
Цены
Каркас здания
?
- несущие конструкции здания
- комплект прогонов для крепления ограждающих конструкций
- каркасы проемов
- набор анкеров
- набор крепежа
- технический паспорт на каркас (монтажные схемы и инструкции)
Цена – от 4 590 руб./м2 с НДС
Заказать
Холодное здание
?
- каркас здания
- ограждающие конструкции: стеновой и кровельный профлист
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа для профлиста (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа ограждающих конструкций (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать
