ФАП быстровозводимый

«Андромета» предлагает проектирование и производство легковозводимых металлоконструкций для строительства медицинских объектов в большом диапазоне характеристик - от  пунктов оказания первичной помощи до полноценных корпусов стационарных лечебных учреждений. Здания проектируются на базе индустриальных строительных систем, основанных на применении высокотехнологичных конструкций ЛСТК,  и доставляются на монтаж в состоянии полной заводской готовности к быстрой болтовой сборке. В зависимости от назначения строения мы применяем 2 конструктивных системы:

  • СТЕРК®: сборно- разборные конструкции, предназначенные для строительства ФАПов, сельских медпунктов, мобильных госпиталей
  • СТИЛТАУН®: многоэтажные лечебные корпуса, поликлиники, медцентры на легком стальном каркасе с заполнением пенобетоном и/или эффективными утеплителями

ФАПы из конструкций СТЕРК®

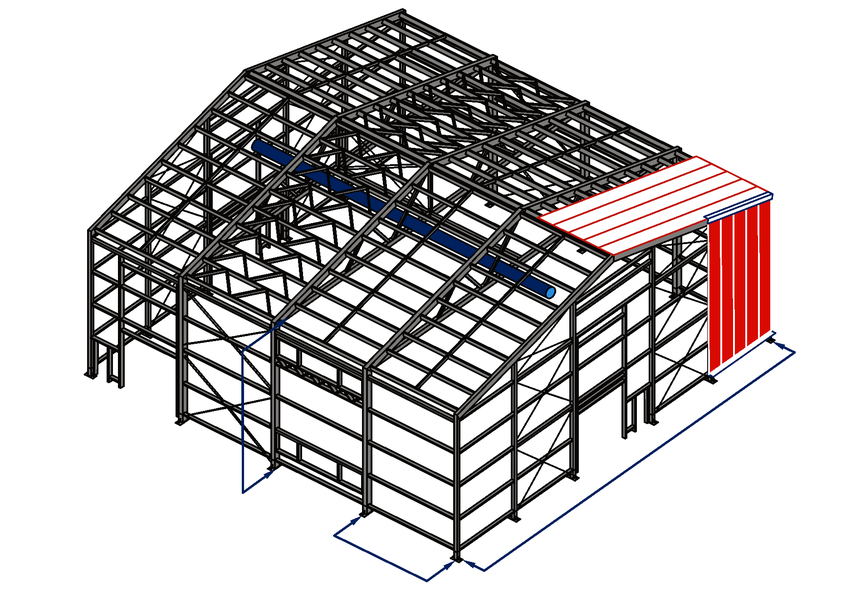

Каркас СТЕРК® представляет собой легкую стальную конструкцию из холодногнутых оцинкованных профилей, которая собирается по месту из готовых линейных деталей. Теплоизоляция медпунктов обычно выполняется сэндвич-панелями с гигиенической облицовкой (например, из алюминия). Малый вес ЛСТК-конструкций позволяет устанавливать небольшие здания ФАП без фундамента – на бетонную плиту или неглубокие сваи. На основе универсальной конструктивной системы СТЕРК® компания «Андромета» может разработать типовой проект или линейку проектов быстровозводимых фельдшерско-акушерских пунктов, минимальный объем заказа – 300 кв. м площади объектов.

!

Базовая конфигурация

Несущие конструкции: из стальных холодногнутых С-профилей

Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс)

Размеры профилей:

  • по толщине стали: 1,2..3,5 мм;
  • по высоте профиля: 100..380 мм.

Профили изготавливаются заводом «Андромета» по ТУ 1122-002-82866678-2013

ТУ 1122-002-82866678-2013«Профили холодногнутые из оцинкованной стали для строительства»

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

1
Ширина пролета
  • 3 – 36 м (опциональные исполнения)
  • 12, 15 , 18, 21, 24 м (базовое исполнение)

Ширина пролета измеряется по наружным граням колонн здания.

Если необходим ангар с большей шириной пролета,  вместо серийной конфигурации СТЕРК мы изготовим для вас каркас со сварными рамами.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

2

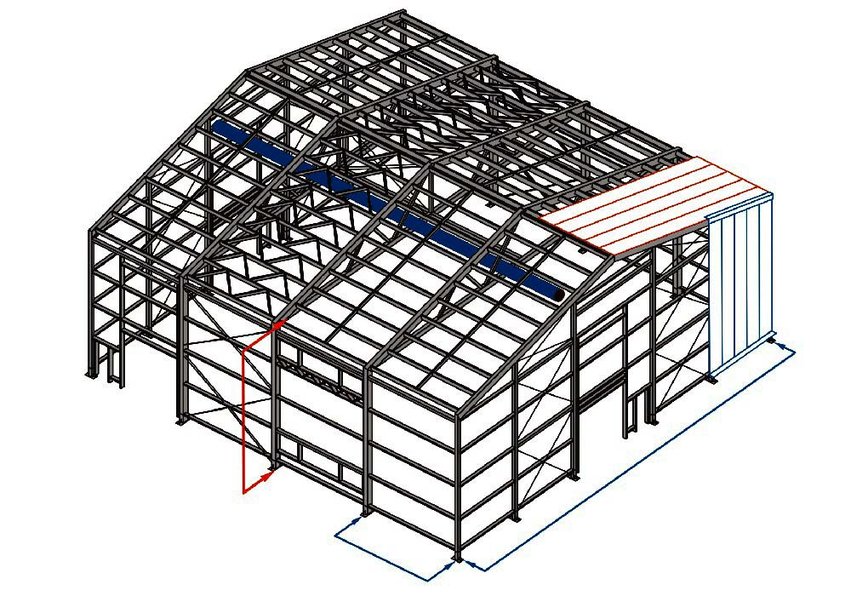

Полезная высота

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм. Высоты серийных зданий СТЕРК варьируются в диапазоне:

  • от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
  • 3 – 9 м (опциональные исполнения).
  • При необходимости большей высоты ангара применяются комбинированные решения: сочетание сварных колонн и ферм из холодногнутых профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

3
Шаг рам
  • 6 м (базовое исполнение)
  • 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.

При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

4
Базы колонн

Сварные, из стали марки С255 по ГОСТ 27772

Соединение с колоннами – на болтах нормальной прочности

Крепление к фундаменту – на анкерных болтах

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

5
Колонны

Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

6
Ферма
  • Бесфасонные узлы примыкания раскосов к поясам.
  • Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
  • Уклон – 25%.

Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются не только в серийных каркасах, но в различных комбинированных системах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

7

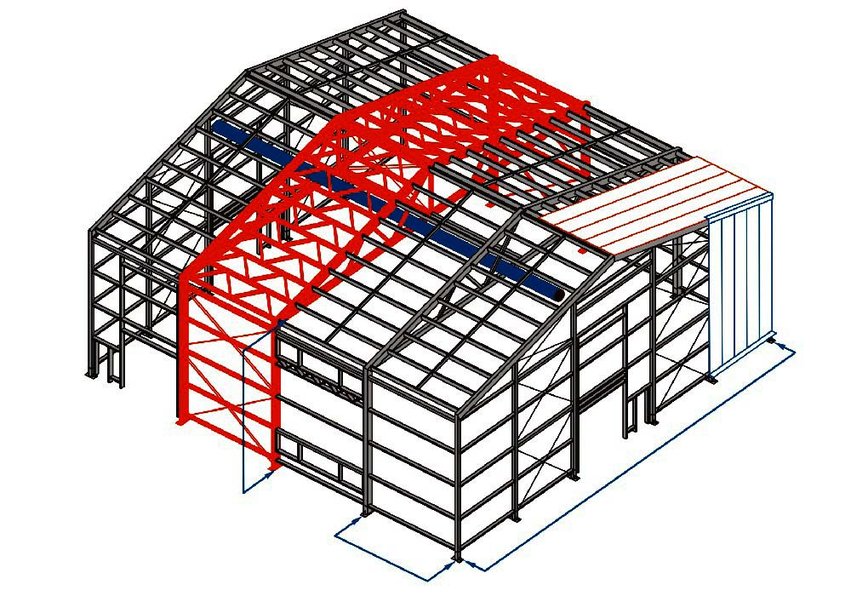

Связевой блок

Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

8
Фахверк

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

9
Стеновая прогонная система

Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

10
Кровельная прогонная система

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

11
Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

12
Инженерные системы

Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

Буклет Производственные здания

Презентация Коммерческие здания на стальных каркасах

13

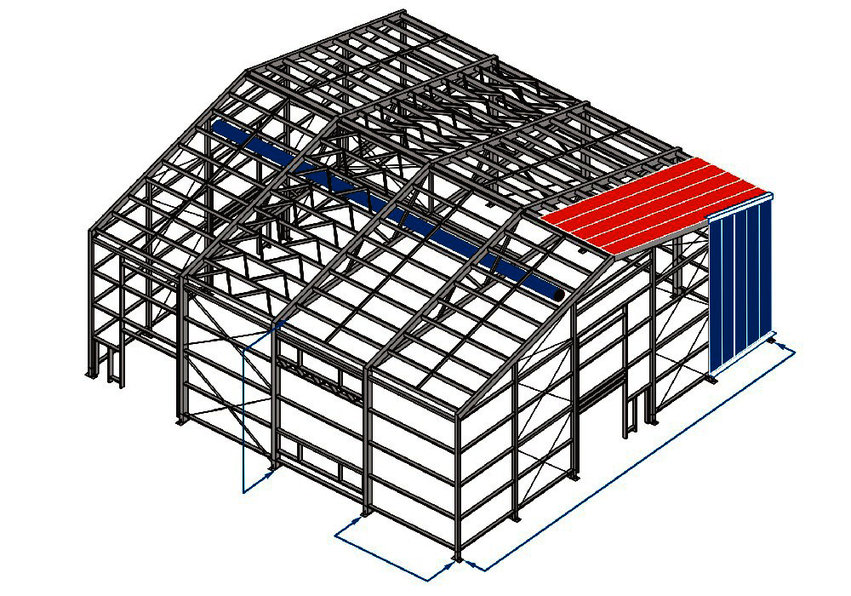

Ограждающие конструкции кровли

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).

Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Буклет Производственные здания



14
Ограждающие конструкции стен

Стандартные варианты:

  • Профлист (холодное здание)
  • Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
  • Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
  • Сэндвич-панели

Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.

Буклет Производственные здания

Презентация Коммерческие здания на стальных каркасах

Быстровозводимые ФАПы: модульные или сборные?

Существует 2 подхода к строительству быстровозводимых ФАП, каждый из которых имеет свои достоинства: трехмерные модули и сборно- разборные конструкции. Купить готовый блок контейнер, на первый взгляд, проще и быстрее, но цена такого сооружения под ключ может оказаться выше, чем при строительстве из сборных конструкций. В отличие от трехмерных модулей, занимающих большой объем при транспортировке, линейные конструкции компактно пакуются в небольшие пакеты и могут быть доставлены практически в любую точку России любым видом транспорта. Поэтому такой медпункт можно построить в самой труднодоступной местности.

Медицинские здания системы СТИЛТАУН®

Низкобюджетная технология скоростного строительства СТИЛТАУН® предназначена для возведения зданий высотностью до 6 этажей на каркасах из ЛСТК (при большей высотности – комбинированных каркасах из ЛСТК и ЛМК). Благодаря легкости, высокой скорости (срок возведения здания СТИЛТАУН® в среднем вдвое меньше обычного) и всесезонности строительства, удобству доставки технология СТИЛТАУН® является эффективной альтернативой традиционным методам строительства, особенно в сложных климатических зонах и удаленных регионах России.

Гибкая конструктивная система позволяет создавать рациональные планировки помещений для разделения потоков в медучреждении, а проверенные реальной строительной практикой и подтвержденные испытаниями эффективные решения  по теплоизоляции и огнезащите упрощают задачи обеспечения безопасности и поддержания стабильного температурного режима в помещениях.

Примеры наших работ

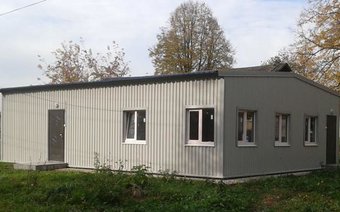

Больничный пищеблок
Калужская область, г.Козельск
2012 г.
9*12*2,7 м
108 кв.м
Открыть проект

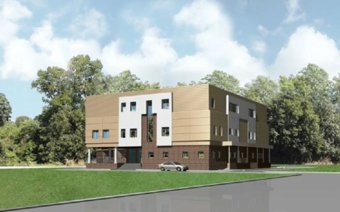

Медицинский восстановительный центр
Калужская область
27 х 44,4 х 9 м
2 860 кв.м
Открыть проект
Больница на 150 койко-мест

Общая площадь: 30 000 кв.м

Срок изготовления конструкций: 1,5 месяца

Срок монтажа  БЧО:  4 месяца


Больничный комплекс на 300 койко-мест

Общая площадь: 43 000 кв.м

Срок изготовления конструкций: 2 месяца

Срок монтажа  БЧО:  6 месяцев

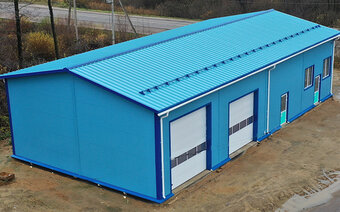

Автосервис 280 кв.м
Калужская область
2019 г.
11,8х24х4,9 (h) м
280 кв.м
Открыть проект

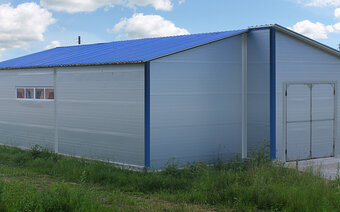

Гараж-автомастерская
Тверская область
2015 г.
10х16х3,6(h) м
152,5 кв.м
Открыть проект

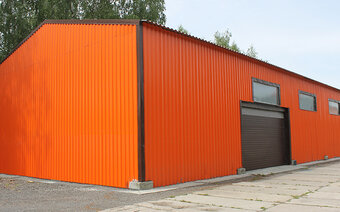

Холодный склад 12 х 30 х 4,8 м
Московская область
2015 г.
12 х 30 х 4,8 м
360 кв.м
Открыть проект

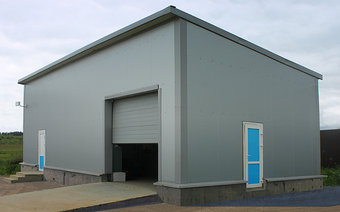

Мастерская 6 х 12 х 4 м
Тульская область
2015 г.
6 х 12 х 4 м
72 кв. м
Открыть проект

Отзывы клиентов

Каркас здания автосервиса комбинированного типа высокого качества. Элементы каркаса имеют точную геометрию и качественно выполненные отверстия. Дефекты элементов на монтаже не выявлены.Оценка работы компании "Андромета" - отлично.
ООО «ТСР-Строй»
Ю.С.Бондарев - генеральный директор
По качеству конструкций – отлично. Преимущества – срок сборки. Недостатки – не выявлены
ООО «Биотех-Ц»
С.В.Горелова – директор
Оценка работы компании «Андромета» - отлично. По срокам выполнения заказа – досрочно. Преимущества: быстрая, легкая сборка
АО «Боровичский комбинат огнеупоров»
Громов А.Ю. – директор по капитальному строительству
Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
ООО «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»

Обратная связь

Желаете получить больше информации о решениях «АНДРОМЕТЫ»? Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
Вам спецпредложение!
№ 82
Ангар по готовому проекту
Рекомендуется: для производственных зданий, складов.

Размеры: 24 x 60 x 8 м

Площадь: 1 440 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 10%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 83
Крановое здание
Крановое здание по готовому проекту
Рекомендуется для производственных и складских зданий.

Размеры: 24 x 84 x 7,8 м

Площадь: 2 016 кв.м

Крановая эстакада: для крана г/п 10 т, пролет крана 22,16 м, длина хода 72 м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м

Кровля: двускатная, уклон 25%.

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 84
Антресоль. Пристройка с лестницами
Склад-холодильник по готовому проекту
Рекомендуется для фруктохранилищ

Размеры: 33 x 45 x 7.3 м

Общая площадь: 1 533 кв.м

Вместимость по продукту: 1800 т

Снеговой район: I - II

Ветровой район: I - IV

К-во пролетов: 3 (13.805м, 5.380 м, 13.805 м)

Шаг рам: 6 м.

Кровля: двускатная, уклон 13%

Площадка для конденсаторов над кровлей

Антресоль: 5,38 х 9 м

Каркас: комбинированный из сварных и холодногнутых профилей

№ 85
Здание СТЕРК® по готовому проекту
Рекомендуется для мини-цехов, СТО, автосервисов. Возможен заказ любого числа типовых модулей

Размеры: 12 x 30 x 4,8 м

Площадь: 360 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 86
Ангар СТЕРК® по готовому проекту
Рекомендуется для складов стеллажного хранения, производственных зданий с габаритным оборудованием.

Размеры: 24 x 62 x 8 м

Площадь: 1 488 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 87
Здание КРС СТЕРК® по готовому проекту
Рекомендуется для коровников (~350 голов), телятников и других зданий КРС

Размеры: 34 x 84 x 4 м

Площадь: 2 856 кв.м

Вместимость: ~ 350 голов

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 88
Гараж СТЕРК ® по готовому проекту
Рекомендуется для: гаражей, мастерских

Размеры: 8 x 10 x 3,5 м

Площадь: 80 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 89
Наилучшее цена/площадь
Магазин СТЕРК ® по готовому проекту
Рекомендуется для магазинов, супермаркетов, небольших производственных зданий.

Размеры: 18 х 40 х 4 м

Площадь: 720 кв.м

Снеговой район: I -III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 90
Здание КРС по готовому проекту
Рекомендуется для телятников (~ 620 голов) и коровников

Размеры: 18,1 x 138 x 3,7 м

Площадь: 2498 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Степень огнестойкости каркаса: IV.

Шаг рам: 3м - наружные; 6 м – внутренние.

К-во пролетов: 3 (4,0 м + 10,1 м + 4,0 м)

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных С-профилей и сварных двутавров

№ 91
Здание СТЕРК® по готовому проекту
Рекомендуется для производственных зданий, складов.

Размеры: 18 x 60 x 4,8 м

Площадь: 1 080 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

Все спецпредложения (15)
(495) 565-37-61
8 800 5555 166
Бесплатно по России Заказать звонок
sales@andrometa.ru
Принимаем заявки 24/7
Задать вопрос Заявка на расчет Заказ профиля
249032, г.Обнинск, ул, Энгельса, д 9/20

пн.-пт. 09:00-18:00; сб.-вс. - выходной

Офисы и контакты
