Быстровозводимые котельные
Цена – от 4 310 руб./м2 с НДС
Предложение не является публичной офертой
Цена – от 4 310 руб./м2 с НДС
Предложение не является публичной офертой
Завод строительных металлоконструкций «Андромета» осуществляет проектирование, изготовление и поставку каркасов быстровозводимых водогрейных и паровых котельных для промышленных объектов, коммунального хозяйства и жилых домов. Проекты зданий, как правило, разрабатываются индивидуально, исходя из технического задания на конкретный объект. Мощность котельной, вид используемого топлива (твердое, жидкое, газообразное, комбинированное), модели котлов и прочего оборудования, принятые в проекте, характеристики места установки (отдельное здание, пристройка, крышная надстройка) – это те исходные данные, на основе которых наши конструкторы разработают проект металлокаркаса с оптимальными технико-экономическими характеристиками. Каркас будет изготовлена на современном автоматизированном оборудовании завода «Андромета», который расположен в городе Обнинск, 100 км на юго-запад от г.Москва и доставлен на площадку строительства полностью готовым к быстрому и удобному болтовому монтажу.
Район строительства: Калужская область
Год строительства: 2020
Размеры: 6 х 12 х 2,9 (h) м
Площадь: 72 кв.м
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
Объекты энергокомплекса – одна из самых ответственных и технически сложных областей применения быстровозводимых металлокаркасных зданий, с особыми требованиями к безопасности и живучести:
При проектировании зданий энергохозяйства необходимо выполнить все указанные требования, оставаясь в рамках экономической целесообразности.

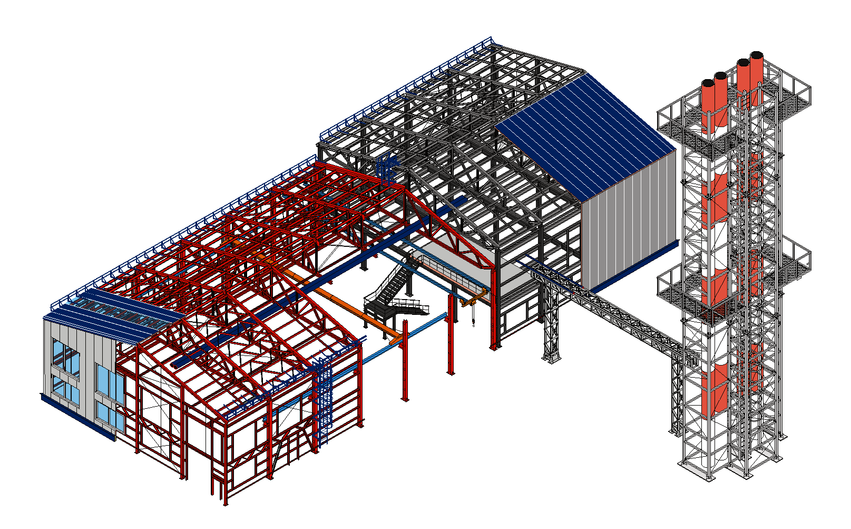

Для большинства задач в сфере энергетики оптимальным решением каркаса здания является комбинированная структура. Наиболее нагруженные элементы выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей. Для каждого элемента конструкции, исходя из расчетной модели, назначается оптимальный материал и технология изготовления.
Рациональное сочетание сварных конструкций и холодногнутых профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям безопасности и эксплуатационной надежности.
Завод «Андромета» оснащен современной технологической линией для производства двутавров в большом диапазоне сечений методом автоматической сварки. Это делает наши конструктивные решения независимыми от дискретной номенклатуры прокатных профилей. Для каждого здания подбираются и изготавливаются колонны с требуемыми несущими характеристиками, без перерасхода металла, который неизбежен при выборе из жестко детерминированного сортамента проката. Так мы экономим металл, а значит и деньги наших заказчиков.
Презентация Производство металлоконструкций
Буклет Здания со стальными каркасами комбинированного типа
Серийная ферма СТЕРК - треугольного очертания с непосредственным примыканием раскосов к поясам. Такой способ организации соединений позволяет исключить применение фасонных элементов, что снижает общую металлоемкость и повышает уровень антикоррозионной защиты благодаря отсутствию деталей из черного металла. Пояса фермы выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры). Во многих случаях стойки и ригели фахверка можно и нужно выполнять из холодногнутых оцинкованных профилей, чтобы облегчить и удешевить конструкцию здания.

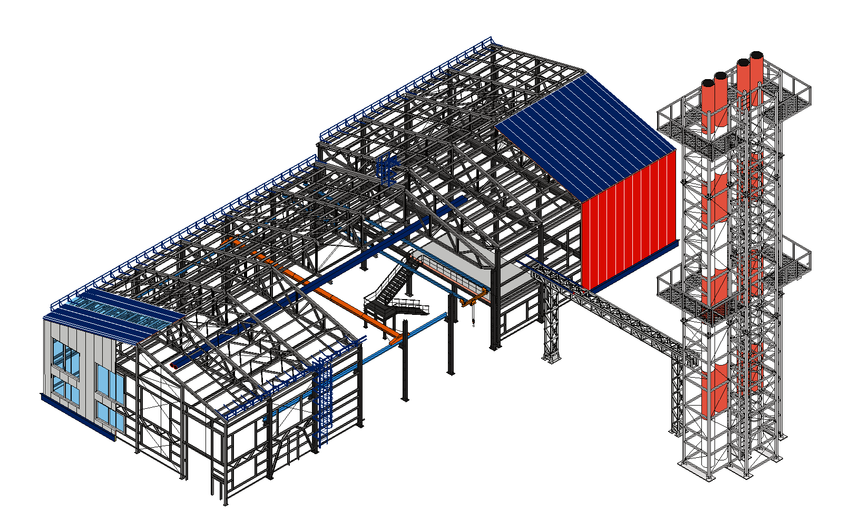

Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
По заданию проектируются и поставляются проемы любых требуемых размеров.

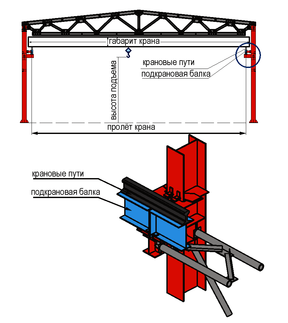

Для крановых зданий энергокомплекса рекомендуется совмещенный тип крановой эстакады: подкрановые балки опираются на колонны здания, на них монтируются рельсы кранового пути. Это решение обеспечивает максимальный полезный объем здания, минимизирует номенклатуру элементов каркаса и объем монтажных работ.
В производственных и бытовых котельных средней мощности часто используется подвесное крановое оборудование грузоподъемностью 1-2 т. Подкрановые пути могут располагаться по продольным и поперечным осям здания, в одном объеме могут быть предусмотрены несколько подвесных талей, перемещаемых в разных плоскостях.

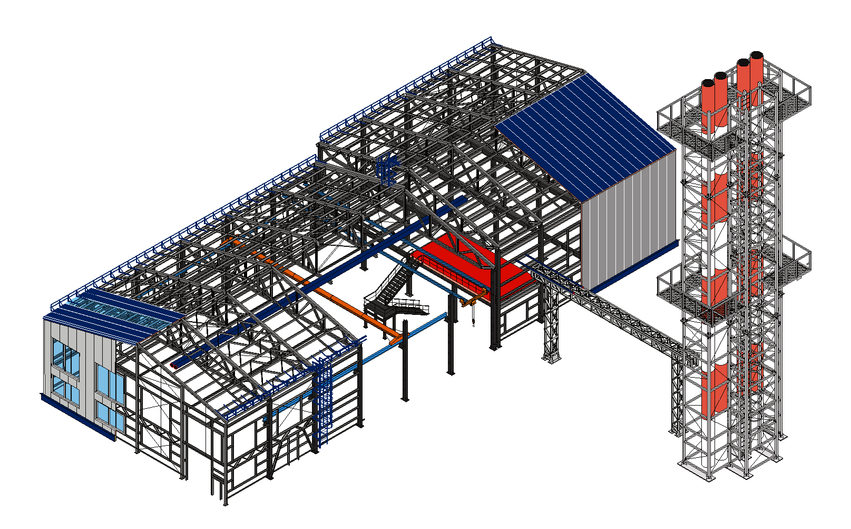

В зданиях котельных часто устраиваются технические этажи и антресоли, используемые для установки и обслуживания оборудования. Типовое решение межэтажного перекрытия - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.
Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. При необходимости несущая способность ферм может быть увеличена исходя из расчетных нагрузок от оборудования и коммуникаций. Воздуховоды и инженерные сети, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

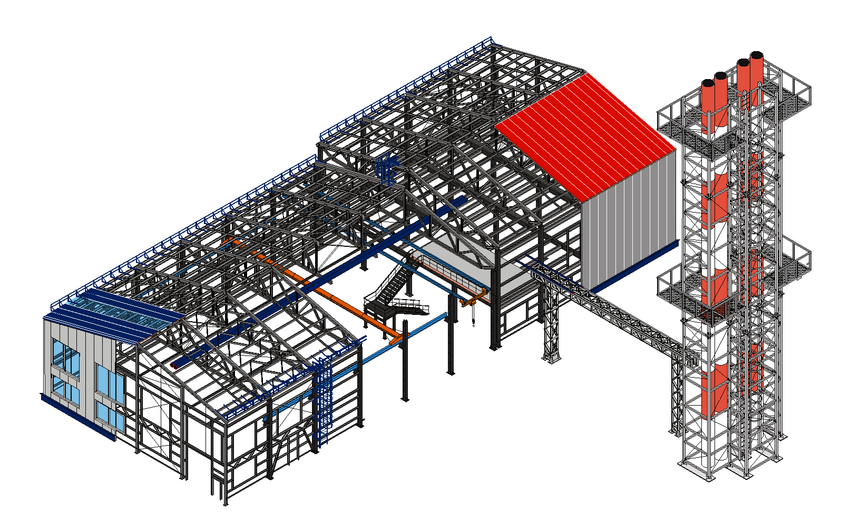

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Котельные, ТЭЦ и другие объекты энергохозяйства часто имеют взрывоопасные помещения. Для обеспечения взрывоустойчивости такие здания оснащаются легкосбрасываемыми ограждающими конструкциями (ЛСК), которые не позволяют избыточном давлению в помещении достичь опасной величины. Это сэндвич-панели на специальных ослабленных креплениях, которые разрушаются при давлении в помещении, не превышающем 5 кПа. Крепление включает демпфирующую тросовую петлю, на которой сэндвич-панель зависает после отрыва во избежание вторичных аварийных ситуаций.

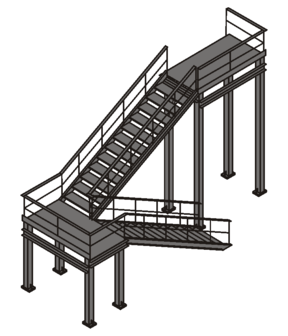

Котельные и другие здания для энергетики, как правило, оснащаются пожарными, а иногда – и технологическими лестницами. Наружные пожарные лестницы обычно представляют собой вертикальные стремянки с защитным ограждением. При наличии этажей и антресолей здание оборудуют внутренними лестницами необходимой конфигурации (обычно – одно- или двухмаршевыми, при необходимости – более сложными). Каркасы лестниц выполняются из сварных, прокатных и холодногнутых оцинкованных профилей, покрытие ступеней – из решетчатого настила или просечно-вытяжного листа.
При необходимости проект здания для энергохозяйства может включать дополнительные инфраструктурные сооружения. Обычно это пространственные решетчатые конструкции, конфигурация и материал которых проектируются, исходя из функционала и условий строительства. Кабельные эстакады часто выполняются из холодногнутых оцинкованных профилей – легких в транспортировке и простых в монтаже конструкций с наилучшим соотношением несущей способности и веса.

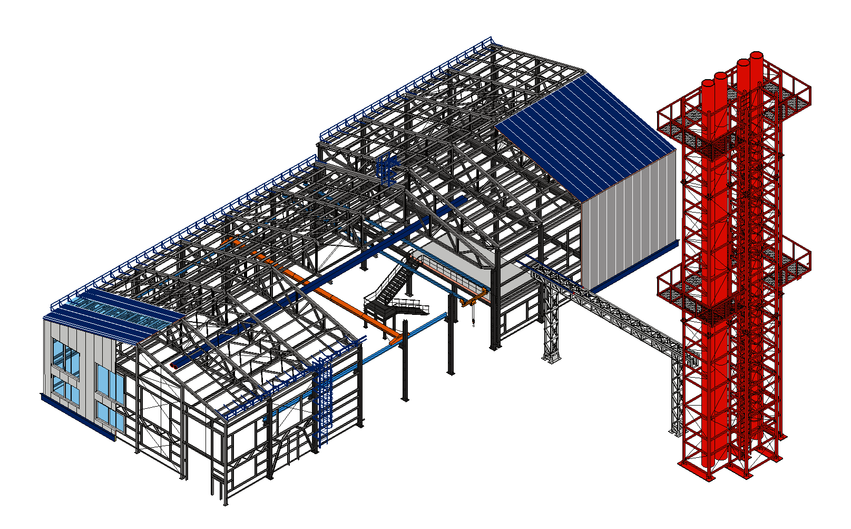

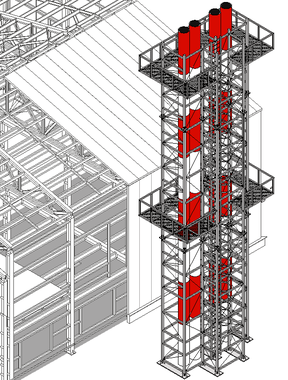

При необходимости проект здания для энергохозяйства может включать дополнительные инфраструктурные сооружения. Обычно это пространственные решетчатые конструкции, конфигурация и материал которых проектируются, исходя из функционала и условий строительства. Вышки выполняются, как правило, из сварных конструкций соответствующего сечения.
Эффективное современное решение – котельная из сэндвич панелей в качестве материала ограждающих конструкций по несущему каркасу из стальных конструкций. Стены взрывоопасных помещений энергетических объектов обшивают специальными легкосбрасываемыми панелями, которые не позволяют избыточному давлению внутри котельной превысить критическое значение.
Небольшие блочные котельные малой и средней мощности целесообразно возводить на стальных каркасах из холодногнутых оцинкованных профилей универсальной серии СТЕРК®. Это самые легкие, мобильные и технологичные в производстве и монтаже конструкции, и если позволяют технические параметры объекта, рациональнее всего использовать каркас этой системы. Для более мощных котельных, оборудованных крановой техникой, мы предлагаем каркасы комбинированного типа: колонны, элементы крановой эстакады – сварные, покрытие и вторичный каркас (прогоны, фахверки) – из оцинкованных профилей.
Срок действия: 01.02.2023 - 28.02.2023. Не является публичной офертой.
Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу
Цена каркаса в рублях, с НДС - 20% | длина,м | ||||
пролет*), м | высота**), м | 18 | 30 | 60 | 90 |
24 | 3 | 2 538 463 | 4 068 237 | 8 050 627 | 11 862 185 |
4,8 | 2 717 022 | 4 354 103 | 8 624 936 | 12 694 890 | |
6 | 2 840 640 | 4 551 549 | 9 040 233 | 13 273 491 | |
21 | 3 | 2 130 695 | 3 414 949 | 6 765 514 | 9 958 123 |
4,8 | 2 268 907 | 3 636 432 | 7 204 187 | 10 603 684 | |
6 | 2 341 017 | 3 752 324 | 7 432 537 | 10 940 200 | |
18 | 3 | 1 723 785 | 2 762 521 | 5 472 675 | 8 054 919 |
4,8 | 1 801 047 | 2 886 139 | 5 717 336 | 8 415 472 | |
6 | 1 904 062 | 3 050 963 | 6 044 409 | 8 896 209 | |
15 | 3 | 1 328 894 | 2 130 695 | 4 220 184 | 6 211 808 |
4,8 | 1 457 663 | 2 335 867 | 4 627 952 | 6 812 730 | |
6 | 1 543 509 | 2 474 078 | 4 900 942 | 7 212 771 | |
12 | 3 | 977 785 | 1 566 687 | 3 103 329 | 4 888 322 |
4,8 | 1 046 461 | 1 676 570 | 3 322 236 | 4 889 782 | |
6 | 1 132 307 | 1 813 924 | 3 593 509 | 5 289 823 |
Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.
