ТЭЦ из металлоконструкций
Цена – от 4 310 руб./м2 с НДС
Предложение не является публичной офертой
Цена – от 4 310 руб./м2 с НДС
Предложение не является публичной офертой
Изготовление металлоконструкций и металлокаркасов для строительства теплоэлектроцентралей (ТЭЦ) и других объетов тепло- и энергонабжения занимает в среднем ~10% портфеля заказов завода ЛМК «Андромета».
Будучи поставщиком стальных конструкций широкого спектра, располагая диверсифицированными мощностями и сильной командой конструкторов, мы можем предложить экономически выверенное и технологичное в монтаже решение как для строительства мини ТЭЦ, обслуживающих конкретный промышленный или гражданский объект, так и для крупных теплоэнергетических станций, снабжающих электричеством и теплом целые районы и города.
Район строительства: Калужская область
Год строительства: 2020
Размеры: 6 х 12 х 2,9 (h) м
Площадь: 72 кв.м

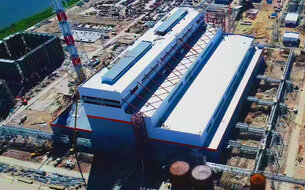

Район строительства: Калининградская обл.
Год строительства: 2019
Участие ООО "Анромета": разработка КМД и поставка металлоконструкций главного кормуса
Возведение ТЭЦ из строительных конструкций высокой заводской готовности – актуальный современный тренд, обусловленный экономией самых дефицитных ресурсов – труда и времени.
Завод «Андромета» более 30 лет работает в сегменте быстровозводимого стального строительства, с каждым десятилетием модернизируя конструкторские решения и технологический парк, чтобы взять на себя максимум операций, которые раньше выполнялись на стройке. Наш подход – минимизация веса и трудозатрат за счет рационального сочетания классических сварных металлоконструкций и новаторских ЛСТК. Для каждого элемента конструкции используется оптимальный тип и сечение сварного или холодногнутого профиля.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
Объекты энергокомплекса – одна из самых ответственных и технически сложных областей применения быстровозводимых металлокаркасных зданий, с особыми требованиями к безопасности и живучести:
При проектировании зданий энергохозяйства необходимо выполнить все указанные требования, оставаясь в рамках экономической целесообразности.
Для большинства задач в сфере энергетики оптимальным решением каркаса здания является комбинированная структура. Наиболее нагруженные элементы выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей. Для каждого элемента конструкции, исходя из расчетной модели, назначается оптимальный материал и технология изготовления.
Рациональное сочетание сварных конструкций и холодногнутых профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям безопасности и эксплуатационной надежности.
Завод «Андромета» оснащен современной технологической линией для производства двутавров в большом диапазоне сечений методом автоматической сварки. Это делает наши конструктивные решения независимыми от дискретной номенклатуры прокатных профилей. Для каждого здания подбираются и изготавливаются колонны с требуемыми несущими характеристиками, без перерасхода металла, который неизбежен при выборе из жестко детерминированного сортамента проката. Так мы экономим металл, а значит и деньги наших заказчиков.
Презентация Производство металлоконструкций
Буклет Здания со стальными каркасами комбинированного типа
Серийная ферма СТЕРК - треугольного очертания с непосредственным примыканием раскосов к поясам. Такой способ организации соединений позволяет исключить применение фасонных элементов, что снижает общую металлоемкость и повышает уровень антикоррозионной защиты благодаря отсутствию деталей из черного металла. Пояса фермы выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры). Во многих случаях стойки и ригели фахверка можно и нужно выполнять из холодногнутых оцинкованных профилей, чтобы облегчить и удешевить конструкцию здания.
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
По заданию проектируются и поставляются проемы любых требуемых размеров.
Для крановых зданий энергокомплекса рекомендуется совмещенный тип крановой эстакады: подкрановые балки опираются на колонны здания, на них монтируются рельсы кранового пути. Это решение обеспечивает максимальный полезный объем здания, минимизирует номенклатуру элементов каркаса и объем монтажных работ.
В производственных и бытовых котельных средней мощности часто используется подвесное крановое оборудование грузоподъемностью 1-2 т. Подкрановые пути могут располагаться по продольным и поперечным осям здания, в одном объеме могут быть предусмотрены несколько подвесных талей, перемещаемых в разных плоскостях.
В зданиях котельных часто устраиваются технические этажи и антресоли, используемые для установки и обслуживания оборудования. Типовое решение межэтажного перекрытия - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.
Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. При необходимости несущая способность ферм может быть увеличена исходя из расчетных нагрузок от оборудования и коммуникаций. Воздуховоды и инженерные сети, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Котельные, ТЭЦ и другие объекты энергохозяйства часто имеют взрывоопасные помещения. Для обеспечения взрывоустойчивости такие здания оснащаются легкосбрасываемыми ограждающими конструкциями (ЛСК), которые не позволяют избыточном давлению в помещении достичь опасной величины. Это сэндвич-панели на специальных ослабленных креплениях, которые разрушаются при давлении в помещении, не превышающем 5 кПа. Крепление включает демпфирующую тросовую петлю, на которой сэндвич-панель зависает после отрыва во избежание вторичных аварийных ситуаций.
Котельные и другие здания для энергетики, как правило, оснащаются пожарными, а иногда – и технологическими лестницами. Наружные пожарные лестницы обычно представляют собой вертикальные стремянки с защитным ограждением. При наличии этажей и антресолей здание оборудуют внутренними лестницами необходимой конфигурации (обычно – одно- или двухмаршевыми, при необходимости – более сложными). Каркасы лестниц выполняются из сварных, прокатных и холодногнутых оцинкованных профилей, покрытие ступеней – из решетчатого настила или просечно-вытяжного листа.

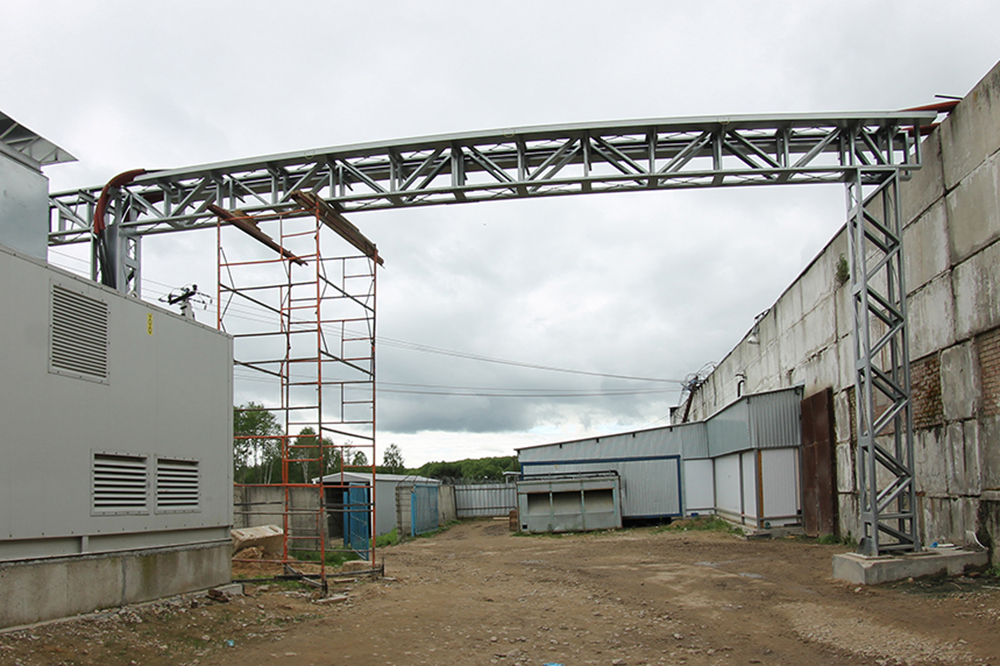

При необходимости проект здания для энергохозяйства может включать дополнительные инфраструктурные сооружения. Обычно это пространственные решетчатые конструкции, конфигурация и материал которых проектируются, исходя из функционала и условий строительства. Кабельные эстакады часто выполняются из холодногнутых оцинкованных профилей – легких в транспортировке и простых в монтаже конструкций с наилучшим соотношением несущей способности и веса.
При необходимости проект здания для энергохозяйства может включать дополнительные инфраструктурные сооружения. Обычно это пространственные решетчатые конструкции, конфигурация и материал которых проектируются, исходя из функционала и условий строительства. Вышки выполняются, как правило, из сварных конструкций соответствующего сечения.
Срок действия: 01.02.2023 - 28.02.2023. Не является публичной офертой.
Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу
Цена каркаса в рублях, с НДС - 20% | длина,м | ||||
пролет*), м | высота**), м | 18 | 30 | 60 | 90 |
24 | 3 | 2 538 463 | 4 068 237 | 8 050 627 | 11 862 185 |
4,8 | 2 717 022 | 4 354 103 | 8 624 936 | 12 694 890 | |
6 | 2 840 640 | 4 551 549 | 9 040 233 | 13 273 491 | |
21 | 3 | 2 130 695 | 3 414 949 | 6 765 514 | 9 958 123 |
4,8 | 2 268 907 | 3 636 432 | 7 204 187 | 10 603 684 | |
6 | 2 341 017 | 3 752 324 | 7 432 537 | 10 940 200 | |
18 | 3 | 1 723 785 | 2 762 521 | 5 472 675 | 8 054 919 |
4,8 | 1 801 047 | 2 886 139 | 5 717 336 | 8 415 472 | |
6 | 1 904 062 | 3 050 963 | 6 044 409 | 8 896 209 | |
15 | 3 | 1 328 894 | 2 130 695 | 4 220 184 | 6 211 808 |
4,8 | 1 457 663 | 2 335 867 | 4 627 952 | 6 812 730 | |
6 | 1 543 509 | 2 474 078 | 4 900 942 | 7 212 771 | |
12 | 3 | 977 785 | 1 566 687 | 3 103 329 | 4 888 322 |
4,8 | 1 046 461 | 1 676 570 | 3 322 236 | 4 889 782 | |
6 | 1 132 307 | 1 813 924 | 3 593 509 | 5 289 823 |
Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.
