Быстровозводимые мастерские и мини-цеха из ЛСТК
Цена – от 4 590 руб./м2 с НДС
Предложение не является публичной офертой
Производство: г.Обнинск.
Поставки: по всей России и СНГ
Поставки: по всей России и СНГ
sales@andrometa.ru
Заказ профиля
Принимаем заявки 24/7
Производственные предприятия малого бизнеса – самый массовый потребитель быстровозводимых зданий на каркасах из ЛСТК серии СТЕРК® от компании «Андромета». У нас часто заказывают производственные, ремонтные, столярные мастерские и другие виды зданий для небольших производств. Низкая цена строительства мини цехов и мастерских под ключ, обусловленная уникальным конструктивом СТЕРК® – главная причина ее популярности. А надежность, долговечность и пожаробезопасность конструкций этой серии с подтвержденной ВНИИПО IV степенью огнестойкости гарантируют эксплуатационную надежность здания без дополнительных затрат.
По всей России и за ее пределами по технологии СТЕРК® строятся сотни небольших производственных цехов площадью от 200 до 500 кв.м для самых разных отраслей: металлообработка, деревообработка, пищевая промышленность, автореремонт и множество других. Выполненные проекты мастерских включаются в наш банк готовых решений и используются для дальнейшего тиражирования, что позволяет сократить стоимость и срок поставки. Но независимо от того, заказываете ли Вы заранее запроектированный или оригинальный цех, мы работаем с каждым, даже самым небольшим проектом, индивидуально, детально прорабатывая объект в привязке к локальным условиям, видам и технологическим режимам оборудования и другим особенностям Вашего производства.
Мини цеха, гаражи и мастерские СТЕРК®: проекты построенных объектов
Калужская область
2019 г.
11,8х24х4,9 (h) м
280 кв.м

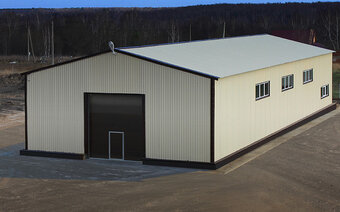

Калужская область
2013 г.
12х30х4,8 м
360 кв.м
Московская область
2015 г.
12 х 30 х 4,8 м
360 кв.м

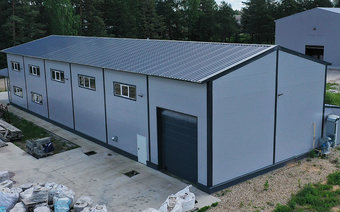

Калужская область
2019
12 * 36 * 6,6 м
432 кв.м

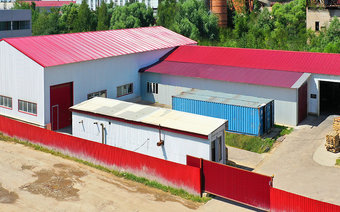

Калужская область
2015
18*36*6м;12*33*4 м
1044 кв.м
Московская область
2016 г.
12х36х6 м
432 кв.м

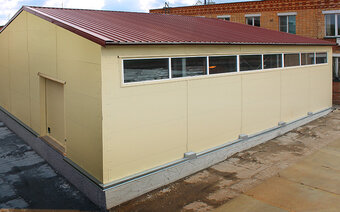

Московская область
2013 г.
18 * 15 * 3.6 м
270 кв.м
Тульская область
2015 г.
6 х 12 х 4 м
72 кв. м
Московская область
2015 г.
15* 18* 6.6 (h)м
270 кв.м

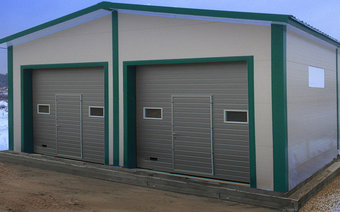

Московская область
2015 г.
8х10х3,5 м
80 кв.м

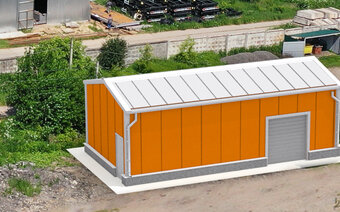

г. Москва
2016
6х12х3,6 м
72 кв. м

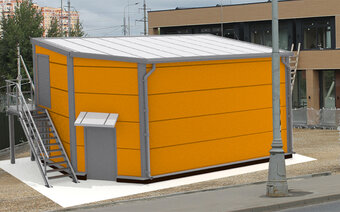

Московская область
2020
5,26х9,76х4,6 м
100 кв. м
СЕРИЙНОЕ БЫСТРОВОЗВОДИМОЕ ЗДАНИЕ СТЕРК®
СТЕРК® – это экономия времени и денег на всех этапах строительного цикла. «Умные» детали полной заводской готовности упрощают сборку, а значит позволяют быстрее смонтировать мастерскую. Отсутствие сварочных операций на монтаже, необходимости в тяжелой грузоподъемной технике снижают стоимость работ. Компактная упаковка деталей (все отправочные марки имеют линейную форму) удешевляет логистику. Легкая ЛСТК конструкция позволяет сэкономить на фундаменте, а иногда и вовсе обойтись без него. Коррозионная защита каркаса мини цеха не требуется: он полностью изготовлен из оцинкованной стали.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
!

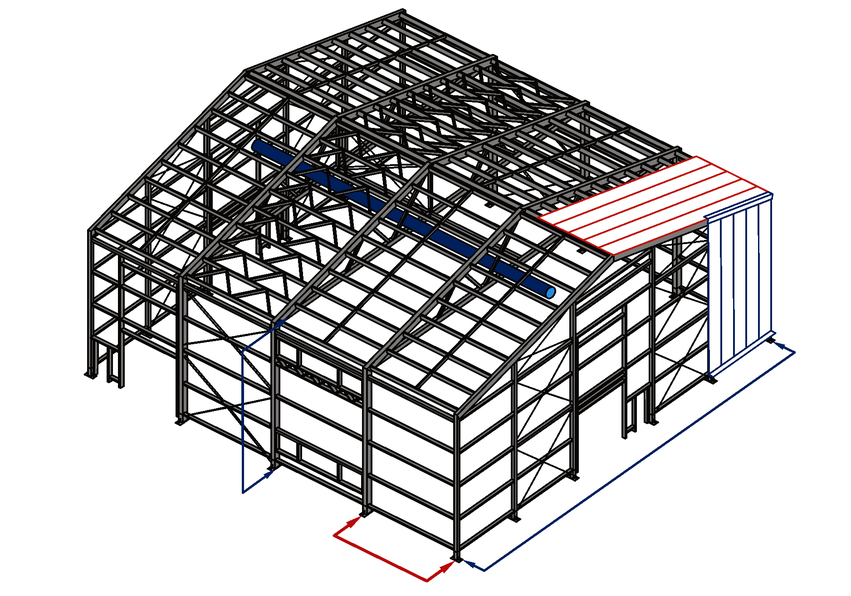

Каркас СТЕРК®
-
1
Ширина пролета
![img]()
-
2
Полезная высота
![img]()
-
3
Шаг рам
![img]()
-
4
Колонна
![img]()
-
5
Ферма
![img]()
-
6
Фахверк
![img]()
-
7
Прогонные системы
![img]()
-
8
Каркасы проемов
![img]()
-
9
Связи
![img]()
-
10
Ограждающие конструкции кровли
![img]()
-
11
Ограждающие конструкции стен
![img]()
-
12
Инженерные системы
![img]()
!
Каркас СТЕРК®
Несущие конструкции: из стальных холодногнутых оцинкованных ЛСТК профилей
Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс)
Размеры С-профилей:
- по толщине металла - 1,2..3,5 мм;
- по высоте профиля: 100..380 мм.
Здания СТЕРК® выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- полное отсутствие чернометаллических деталей (повышение долговечности)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).
Заключение ВНИИПО по огнестойкости зданий СТЕРК R15
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
1
Ширина пролета
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
2
Полезная высота
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм. Высоты серийных зданий СТЕРК варьируются в диапазоне:
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения).
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
3
Шаг рам
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.
При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
4
Колонна
Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое сечение. В зависимости от параметров здания (высота, климатеческие и технологические нагрузки и др.), колонны могут также выполняться из сварного либо прокатного двутавра. Базы колонн - сварные, соединение с колоннами – на болтах нормальной прочности, с фундаментом - на анкерных болтах.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
5
Ферма
- Бесфасонные узлы примыкания раскосов к поясам.
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Уклон – 25%.
Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются не только в серийных каркасах, но в различных комбинированных системах.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
6

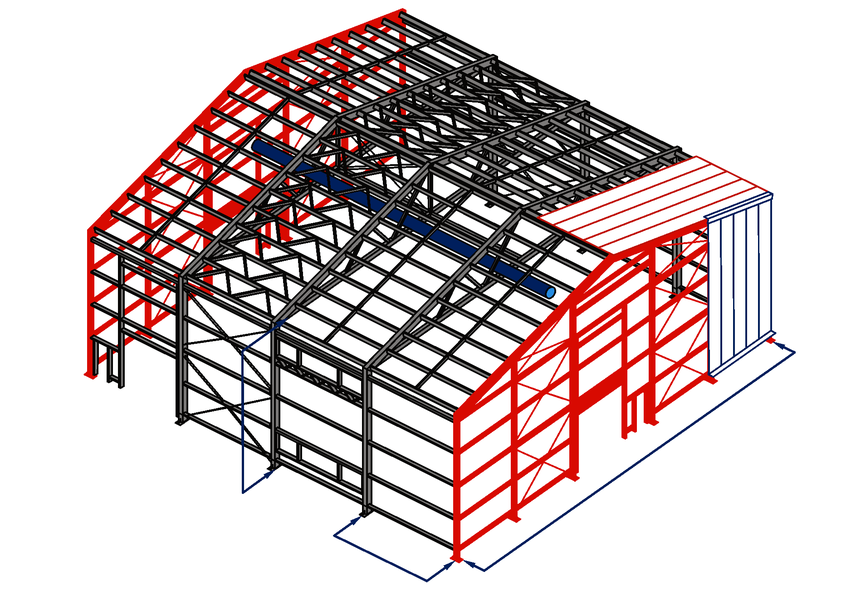

Фахверк
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
7

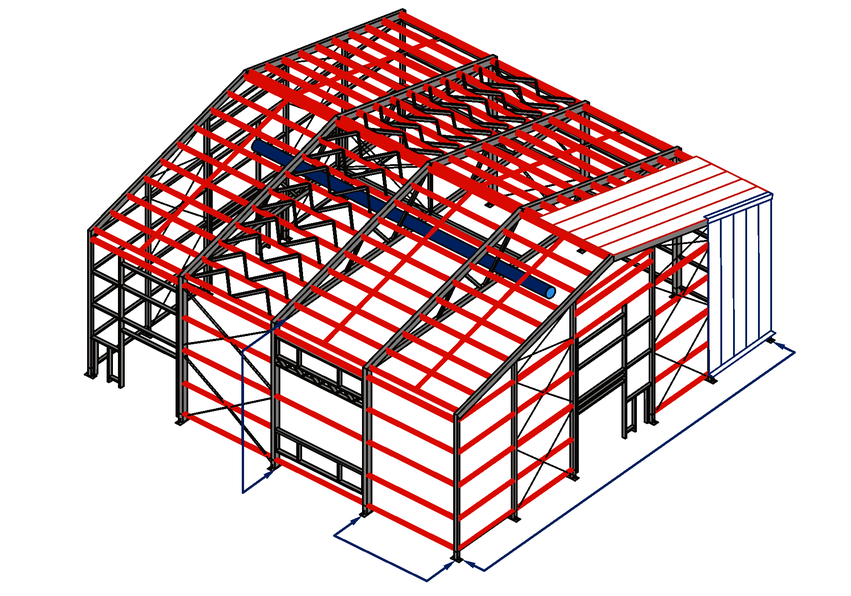

Прогонные системы
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
8

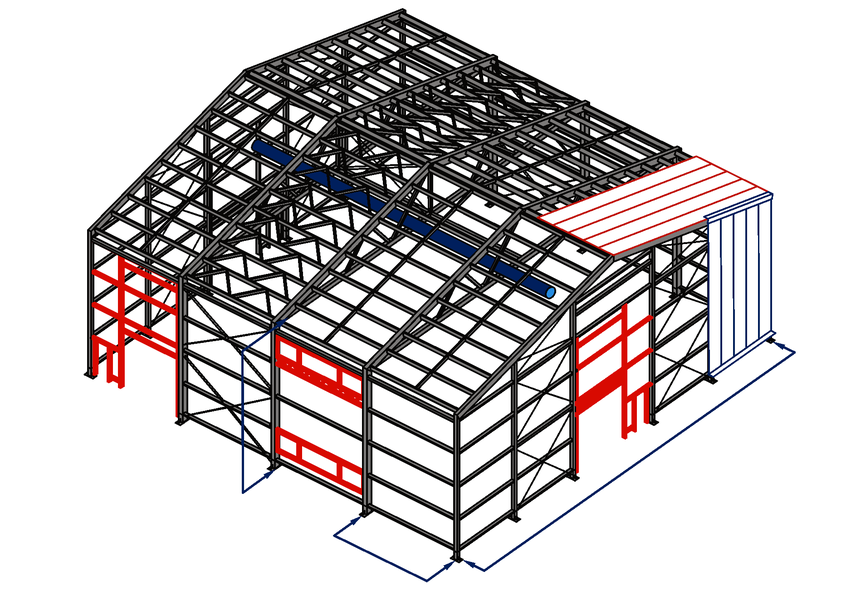

Каркасы проемов
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Буклет Производственные здания
9

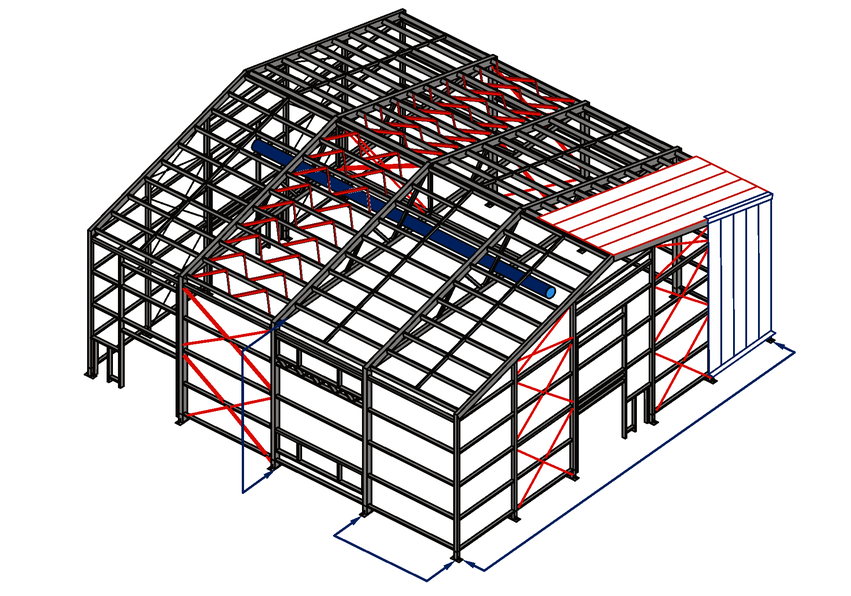

Связи
Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.
Связи по покрытию – жесткие, выполнены из холодногнутых С-профилей.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
10

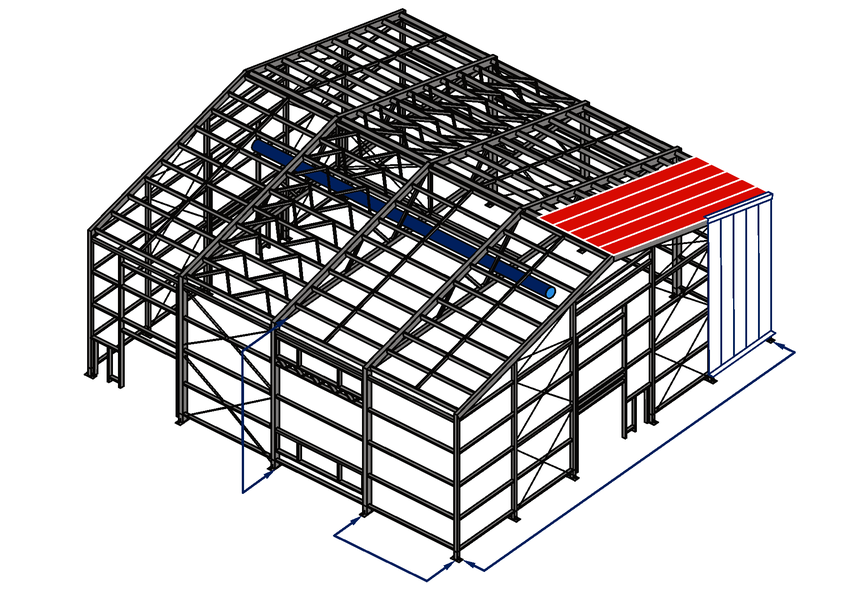

Ограждающие конструкции кровли
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
11

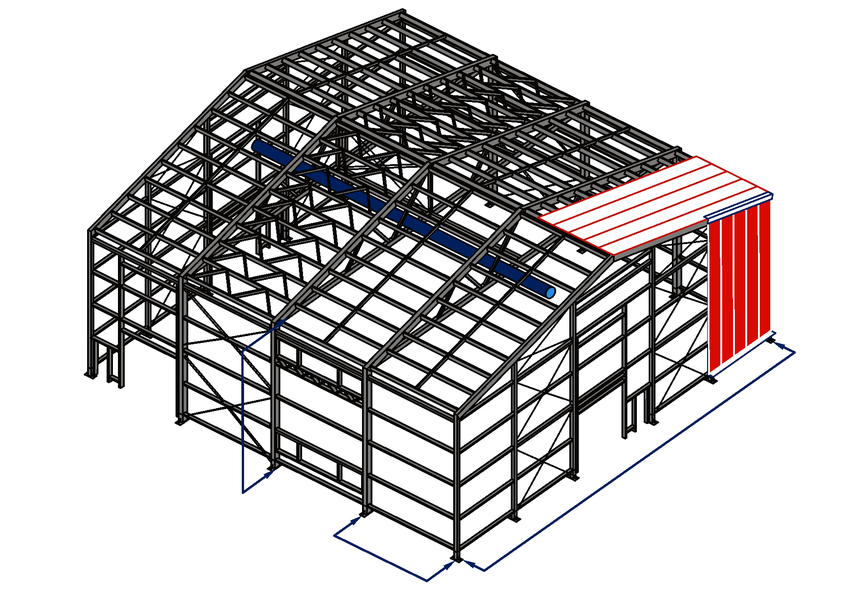

Ограждающие конструкции стен
Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
Коммерческие здания на стальных каркасах (альбом-презентация)
12
Простой монтаж инженерных систем
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
ИСПОЛЬЗУЕМАЯ ТЕХНОЛОГИЯ
Конструктивная система Стерк® разработана на основе оригинальных запатентованных решений и выпускается заводом строительных металлоконструкций ООО «Андромета» с 2012 г. Все элементы конструкций поставляются в виде деталей, выполненных в необходимый размер, с крепежными и технологическими отверстиями, вырезами для сопряжения деталей и маркировкой. Все эти операции выполняются индустриальным способом в едином автоматизированном технологическом цикле с профилированием, что гарантирует высокую точность изготовления элементов и позиционирования отверстий. Быстровозводимые конструкции полной заводской готовности – это снижение стоимости строительства мастерской за счет сокращения трудозатрат и исключения ошибок и брака на монтаже.
Каркасы СТЕРК® принципиально отличаются от аналогов еще и тем, что полностью собираются только из оцинкованных профилей: реализовано непосредственное соединение деталей между собой без применения фасонных элементов из черного металла.
Это обеспечивает более высокий уровень защиты каркаса от коррозии и увеличение срока его службы.
В серии СТЕРК® тщательно оптимизирована металлоемкость: она составляет от ~22 до ~33 кг/кв.м в зависимости от высоты. Такой малый вес - это прямое сокращение как грузоперевозок, так и расходов на подъемную технику.
Все элементы имеют линейную форму, что позволяет их компактно упаковать и делает транспортировку рентабельной даже на большом плече.
Этапы строительства мастерских
1. Выбор готового проекта или индивидуальное проектирование
Мастерскую площадью менее 300 кв.м можно заказать по каталогу готовых проектов производственных зданий. Для зданий большей площади доступна услуга индивидуального проектирования. На основании утвержденного Заказчиком техзадания проектный отдел компании «Андромета» разработает конструкторский проект мастерской и выполнит рабочую документацию КМД для производства. Индивидуальное проектирование займет около одного месяца работы конструкторов. А если выбран готовый проект мастерской, заказ сразу после заключения договора будет отправлен в производство.
2. Производство металлоконструкций
Приглашаем Вас на видео-экскурсию по цеху ЛСТК завода металлоконструкций Андромета в городе Обнинске (100 км от г. Москва).
За 5 минут расскажем и покажем, как рождается быстровозводимая мастерская серии СТЕРК.
3. Подготовка площадки, устройство фундамента
(ведется параллельно с производством металлокаркаса)
Мастерская 6 х 6 м и другие микро здания из ЛСТК могут устанавливаться на бетонные плиты без фундамента. Для зданий бОльших размеров понадобится легкий столбчатый фундамент. При выполнении заказа выдача технического задания на фундаменты и поставка закладных деталей (анкеров) осуществляются в первую очередь, чтобы к моменту готовности каркаса можно было подготовить фундамент и без задержек приступить к строительству мастерской. Это дает заказчику возможность сэкономить самый дорогой на сегодняшний день ресурс - время, быстрее вернуть вложения, начав экплуатацию мастерской или мини цеха.
4. Монтаж металлокаркаса
Монтаж начинается с установки на готовые фундаменты колонн здания, после чего переходят к монтажу кровельных конструкций. Последовательность сборки производственной мастерской аналогична возведению металлокаркасов любых других быстровозводимых зданий из металлоконструкций рамно-связевого типа. Строительство мастерской небольших размеров можно осуществить своими руками без привлечения крановой техники. Посмотрите небольшой видео-урок по монтажу зданий из ЛСТК Стерк®.
5. Монтаж ограждающих конструкций
Производственная мастерская может быть обшита профлистом (с утеплением минеральной ватой или без него, если помещение строится в теплом климате или не предполагает постоянное пребывание людей, например - проект гаража с мастерской), сэндвич-панелями и иными легкими фасадными материалами. Чтобы уменьшить затраты на строительство мастерской, рекомендуем в качестве обшивки полистовые 2-х и 3-х слойные сборки из профлиста и мягкого рулонного утеплителя. Подробнее о них можно почитать в статье Стены и кровля.
6. Установка окон, ворот, дверей
7. Монтаж и подключение коммуникаций
Каркасы всех зданий производства "Андромета" проектируются с учетом нагрузок от коммуникаций: трубопроводов, электрокабелей, светильников. Инженерные системы монтируют прямо по каркасу, дополнительные подконструкции не требуются. Это упрощает и ускоряет строительство мастерской.
Преимущества выбора легковозводимых каркасных мастерских
- Скорость монтажа из готовых деталей на болтах: мастерская 6 на 6 собирается за 1 день
- Легкость конструкций = экономия на фундаменте (вплоть до его отсутствия для небольших построек)
- Простота монтажа: можно самостоятельно собрать мастерскую (схемы входят в комплект поставки)
- Долговечность: срок службы оцинкованного каркаса 100 лет и более
- Огнестойкость - R15 без дополнительной защиты (заключение ВНИИПО)
- Отсутствие усадки за счет жесткости и легкости металлоконструкций ЛСТК
- Всесезонность стройки, возможность ее приостановки без ущерба для конструкций
- Минимум крановых работ (вплоть до полного исключения для небольших зданий)
- Простой монтаж коммуникаций прямо по каркасу
- Экономия на транспорте благодаря легкости и компактности конструкций
- Возможность быстрого демонтажа и переноса на новое место
- Масштабируемость: можно легко нарастить площадь мастерской, не прерывая эксплуатацию
Цены
Каркас здания
?
- несущие конструкции здания
- комплект прогонов для крепления ограждающих конструкций
- каркасы проемов
- набор анкеров
- набор крепежа
- технический паспорт на каркас (монтажные схемы и инструкции)
Цена – от 4 590 руб./м2 с НДС
Заказать
Холодное здание
?
- каркас здания
- ограждающие конструкции: стеновой и кровельный профлист
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа для профлиста (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа ограждающих конструкций (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать
Цены на здания СТЕРК®: прайс-лист на каркасные мастерские
Срок действия: 01.03.2023 - 31.03.2023. Не является публичной офертой.
Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу
| Цена каркаса в рублях, с НДС - 20% | длина,м | ||||
| пролет*), м | высота**), м | 18 | 30 | 60 | 90 |
| 24 | 3 | 2 703 463 | 4 332 672 | 8 573 918 | 12 633 227 |
| 4,8 | 2 893 629 | 4 637 120 | 9 185 557 | 13 520 057 | |
| 6 | 3 025 282 | 4 847 400 | 9 627 848 | 14 136 268 | |
| 21 | 3 | 2 269 190 | 3 636 921 | 7 205 273 | 10 605 401 |
| 4,8 | 2 416 386 | 3 872 800 | 7 672 459 | 11 292 923 | |
| 6 | 2 493 183 | 3 996 225 | 7 915 652 | 11 651 313 | |
| 18 | 3 | 1 835 831 | 2 942 084 | 5 828 399 | 8 578 489 |
| 4,8 | 1 918 115 | 3 073 738 | 6 088 963 | 8 962 478 | |
| 6 | 2 027 826 | 3 249 275 | 6 437 295 | 9 474 463 | |
| 15 | 3 | 1 415 272 | 2 269 190 | 4 494 496 | 6 615 576 |
| 4,8 | 1 552 411 | 2 487 698 | 4 928 769 | 7 255 557 | |
| 6 | 1 643 837 | 2 634 894 | 5 219 503 | 7 681 601 | |
| 12 | 3 | 1 041 341 | 1 668 522 | 3 305 045 | 5 206 063 |
| 4,8 | 1 114 481 | 1 785 547 | 3 538 181 | 5 207 617 | |
| 6 | 1 205 907 | 1 931 829 | 3 827 087 | 5 633 662 | |
Условия строительства
Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов
*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м
**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)
!
Как сэкономить
Рассказывает:
Илона Полевая,
заместитель генерального директора по развитию ООО "Андромета"
"Совет 1. По возможности выбирайте быстровозводимые цеха из серийной линейки СТЕРК® или по готовому проекту. Они изготавливаются по уже имеющимся рабочим чертежам, что сокращает срок поставки, а значит ускоряет возврат вложенных в строительство денег.
Совет 2. Закажите у нас только металлокаркас как самую ответственную часть здания мини цеха. Прочие материалы и комплектующие (сэндвич-панели, утеплители, ворота, окна и др.) закупайте у местных производителей, чтобы сэкономить на доставке и наценке посредников.
Отзывы
Коллектив ООО «СП-Монтаж» благодарит сотрудников компаниии «Андромета» за своевременную поставку конструкций здания гаража размерами 8.0х10,0х3,5 м из оцинкованных конструкций СТЕРК
ООО «СП-Монтаж»
Сайкевич В.О. – Генеральный директор
Поскольку здание имело серийные размеры каркаса, мой заказ был выполнен очень быстро: в середине декабря был заключен договор, а в январе конструкции уже были отгружены.
Мовсисян А.Р. – индивидуальный предприниматель
Убедившись в качестве и надежности быстровозводимых зданий производства "Андромета", мы планируем разместить в компании очередной заказ
ООО «МЕТКО»
Воскресенский О.А. - генеральный директор
Для меня важным обстоятельством была доступная цена здания и при этом - достойное качество и безопасность. По этим критериям я остановил свой выбор на ООО "Андромета". Сейчас мое предприятие - автосервис - работает в новом здании, которое меня полностью устраивает по качеству и функциональности.
Киреев В.Н. - индивидуальный предприниматель
Сертификаты
От Калининграда до Сахалина: карта построенных объектов
Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.
Наши партнеры:
Полезные материалы
Материалы для скачивания:
Буклет Быстровозводимые производственные здания
4,7 MБ, *.pdf
Скачать
Полезные ссылки:
Часто ищут:
Проекты мастерскихПроизводственная мастерскаяСтроительство мастерскойМастерская под ключПроекты мастерских каркасныхСтроительство столярной мастерскойМастерская под ключ проекты и ценыМастерская 6 на 6Быстровозводимые мастерскиеСтроительство ремонтных мастерскихСтроительство мастерской каркасногоОбратная связь
Желаете получить больше информации о мастерских и мини-цехах из ЛСТК от «АНДРОМЕТЫ»? Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
